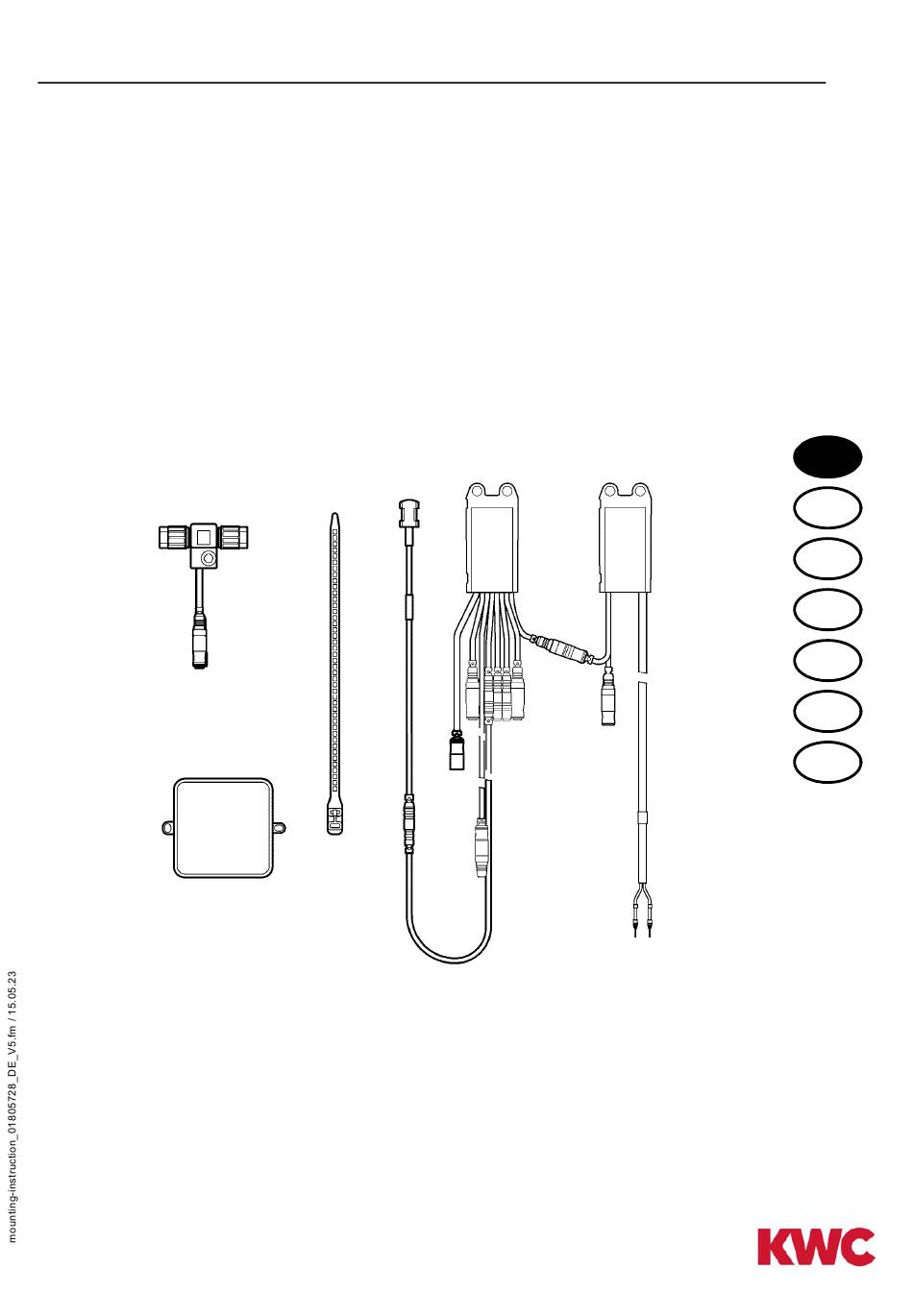

- Seite 1 Montage- und Betriebsanleitung Elektronikmodul A3000 open für 3-Wege-Ventil Best.-Nr.: 2000101176 ZAQUA076...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Abkürzungen und Einheiten ......3 Zeichenerklärung ........3 Gewährleistung. -
Seite 3: Abkürzungen Und Einheiten
Abkürzungen und Einheiten Best.-Nr. Aquarotter-Bestellnummer Umrechnung 1 mm = 0,03937 Zoll 1 Zoll = 25,4 mm Alle Längenangaben in Grafiken sind in mm angegeben. Zeichenerklärung Warnung! Nichtbeachtung kann Lebensgefahr oder Körperverletzung bewirken. Achtung! Nichtbeachtung kann Sachschäden bewirken. ☞ Wichtig! Nichtbeachtung kann Funktionsstörungen des Produkts bewirken. ☞... -
Seite 4: Anwendung
Anwendung Elektronikmodul - A3000 open für Dreiwegeventil zur Umschaltung der Kaltwasser- versorgung auf Warmwasserversorgung zur Sicherstellung einer thermischen Desinfektion. Inklusive Leistungsschalter zur separaten Spannungsversorgung für das 3-Wege-Ventil, Elektro-T-Verteiler sowie einem Anlegetemperaturfühler mit 1,5 Meter Verlängerungskabel zur Montage an der Warmwasserleitung. Technische Angaben Elektronikmodul Leistungsschalter... -
Seite 5: Anschlussbeispiel
Anschlussbeispiel Beispiel: Anschluss 3-Wege-Ventil 230 V AC 1 Elektro-T-Verteiler 2 Systemkabel 3 Elektronikmodul 4 Transformator 24 V AC 5 3-Wege-Ventil 6 Leistungsschalter 7 Thermostat 8 Feuchtraum-Abzweigdose mit Klemmleiste 9 Schutzkappe (nicht belegt) Klemme von Klemme in Adernummerierung am Abzweigdose 3-Wege-Ventil Leistungsschalter 1 (⊥... -
Seite 6: Montage
Montage Den Stecker des Leistungsschalters an den entsprechend programmierten Aktor- ausgang des Elektronikmoduls anschließen. Den Schaltkontakt des Leistungsschalters entsprechend seiner Belegungsvorgabe auf dem Aufkleber anschließen. ☞ Wenn der Schaltkontakt aktiv ist, leuchtet die LED am Leistungsschalter. Den Anlegetemperaturfühler an die zu messende Rohrleitung anschließen (siehe MBA 18-05.646a). - Seite 7 Notizen - 7 -...
