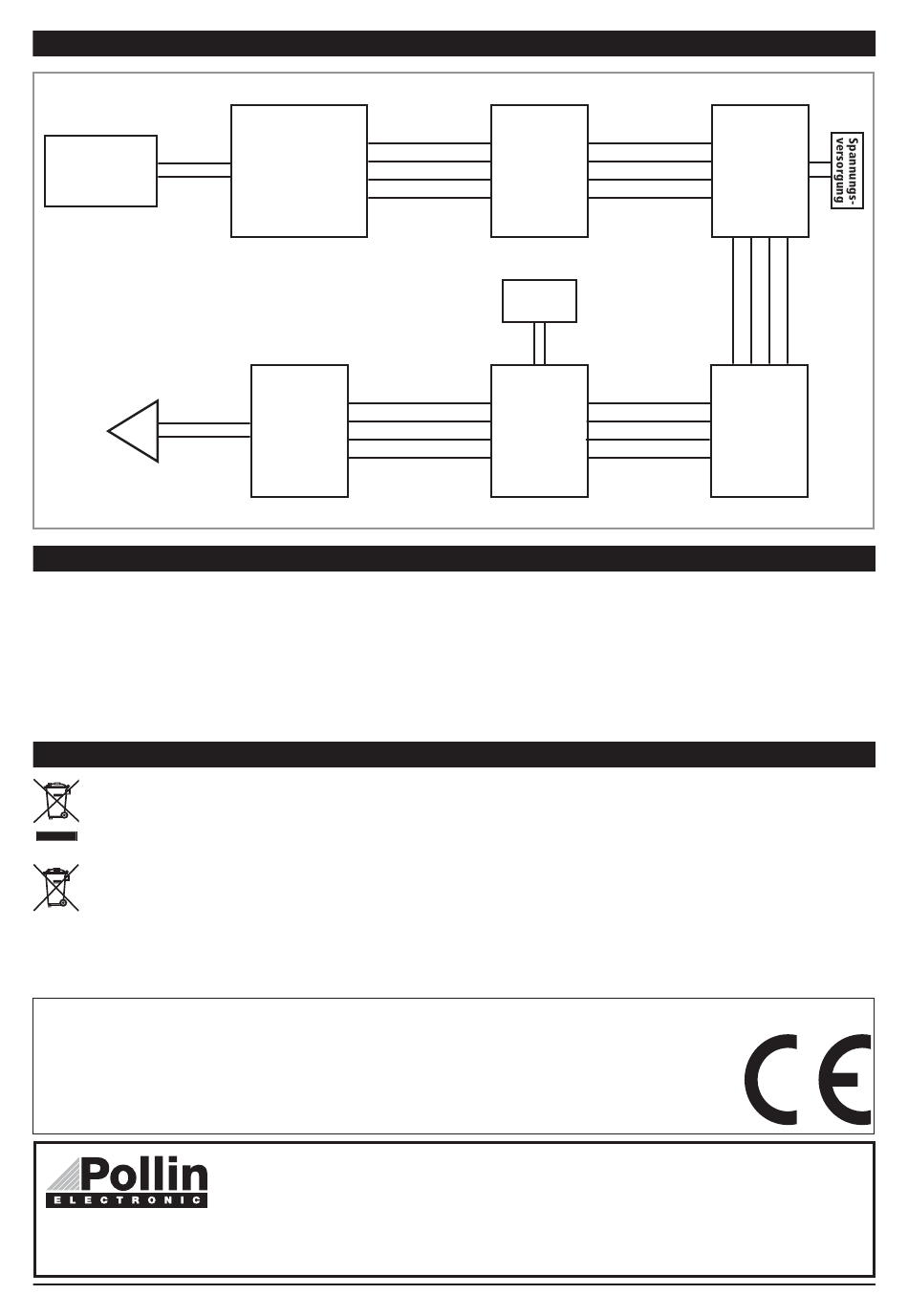

Installationsplan (Beispiel)
Spannungs-
versorgung
Technische Daten
•
Betriebsspannung:
•
Leistung:
•
Eigenstromaufnahme:
•
Frequenz:
•
Betriebsspannung Fernbedienung:
•
Maße (LxBxH):
Entsorgung
Elektro- und Elektronikgeräte, die unter das Gesetz "ElektroG" fallen, sind mit nebenstehender Kennzeichnung ver-
sehen und dürfen nicht mehr über Restmüll entsorgt, sondern können kostenlos bei den kommunalen Sammelstellen
z.B. Wertstoffhöfen abgegeben werden.
Als Endverbraucher sind Sie gesetzlich (Batterien-Verordnung) zur Rückgabe gebrauchter Batterien und Akkus
verpflichtet. Schadstoffhaltige Batterien/ Akkus sind mit nebenstehender Kennzeichnung versehen. Eine Entsorgung
über den Hausmüll ist verboten.
Verbrauchte Batterien/ Akkus können kostenlos bei den kommunalen Sammelstellen z.B. Wertstoffhöfen oder über-
all dort abgegeben werden, wo Batterien/ Akkus verkauft werden!
Der Hersteller erklärt, dass dieses Produkt bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen des
§3 und den übrigen einschlägigen Bestimmungen des FTEG (Artikel 3 der R&TTE-Richtlinie) entspricht.
Die Konformitätserklärung ist im Bereich „Kontakt und Service"
unter folgender Internetseite veröffentlicht: http://www.pollin.de/
©
Copyright 2013 by Pollin Electronic GmbH
4
RGB-Controller
VCC
R
VCC
GND
G
B
VCC
VCC
R
R
G
G
B
B
LED-Strip
12...24 V-
max. 288 W (96 W pro Kanal)
< 20 mA
433,92 MHz
3 V- (2x 1,5 V- AAA, Micro)
90x70x27 mm
Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH, Max-Pollin-Straße 1, 85104 Pförring.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktion jeder Art, z.B. Fotokopie, Mikroverfilmung oder die
Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderung in Technik und Ausstattung vorbehalten.
LED-Strip
VCC
VCC
R
R
G
G
B
B
Spannungs-
versorgung
VCC
GND
VCC
VCC
R
R
G
G
B
B
Verstärker
Verstärker
VCC
R
VCC
GND
G
B
VCC R G B
VCC R G B
VCC
R
G
B
LED-Strip
