Installation
Erforderliche Stromversorgung und Datenkabel
S p a n n u n g s v e r s o r g u n g
Der Scheinwerfer der Selador-Serie arbeitet mit Wechselstrom, 100 bis 240 VAC/50-60 Hz.
Sie können einen Dimmerkreis zur Stromversorgung verwenden, solange der Dimmer auf
NonDim (geschalteten) Betrieb eingestellt ist.
Die Stromversorgung erfolgt über ein standardmäßiges Stromversorgungskabel mit 1,5 m
Länge mit verriegelbarem Neutrik PowerCon-Pigtailkabel mit bloßem Ende, damit Sie Ihren
bevorzugten Steckverbinder anbringen können.
D a t e n
Die Scheinwerfer der Selador-Serie arbeiten mit einem DMX-Steuersignal. Das Gerät ist
mit einem 5-poligen XLR DMX-Eingangs- und einem 5-poligen DMX-Durchgangsan-
schluss ausgestattet. DMX-Kabel sollten für DMX-Datenkommunikation (kein Mikrofon-
kabel) zugelassen sein und die Standard-Anschlussbelegung haben. Das optionale zweite
Datenpaar wird von den Scheinwerfern der Selador-Serie nicht benutzt. Die maximale Ent-
fernung für die DMX-Datenübertragung von einer beliebigen DMX-Lichtquelle zum letzten
Scheinwerfer in einer Kette beträgt 300 m. Terminierung ist am Datendurchgangs-
Anschluss des letzten Scheinwerfers in jeder Datenkette erforderlich.
Unter
Scheinwerfern der Selador-Serie.
7

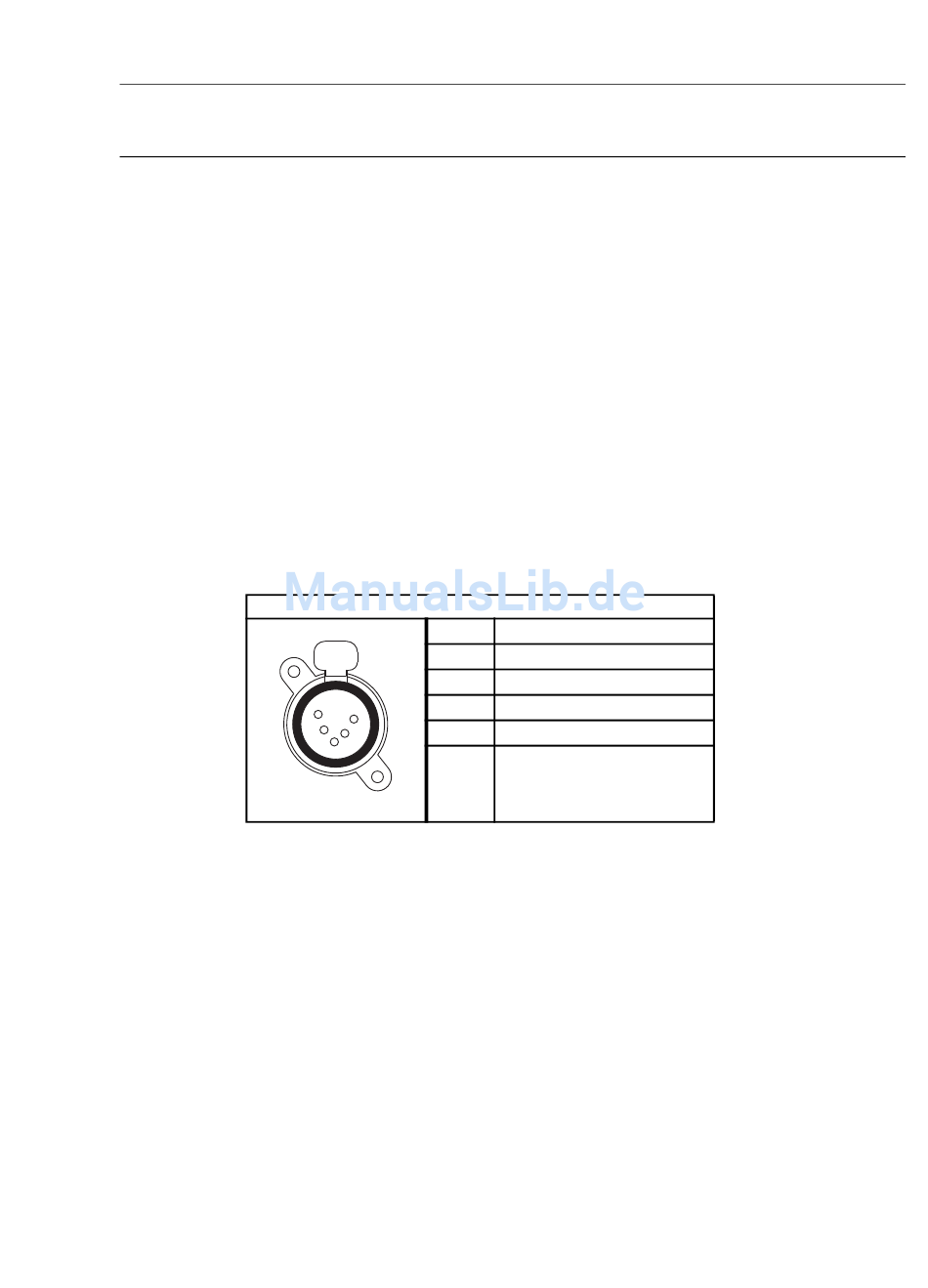

DMX512-Anschlussbelegung für die 5-polige XLR-Buchse
Push
5
1
4
2
3
Steuerung, Seite 13
finden Sie zusätzliche Informationen zur DMX-Adressierung von
1
Erde (Schirm)
2
Daten –
3
Daten +
4
nicht angeschlossen
5
nicht angeschlossen
Selador-Serie Bedienungshandbuch
