senseca ECO 210-3 Betriebsanleitung
Feinmanometer, manometer
Verwandte Anleitungen für senseca ECO 210-3
Inhaltszusammenfassung für senseca ECO 210-3

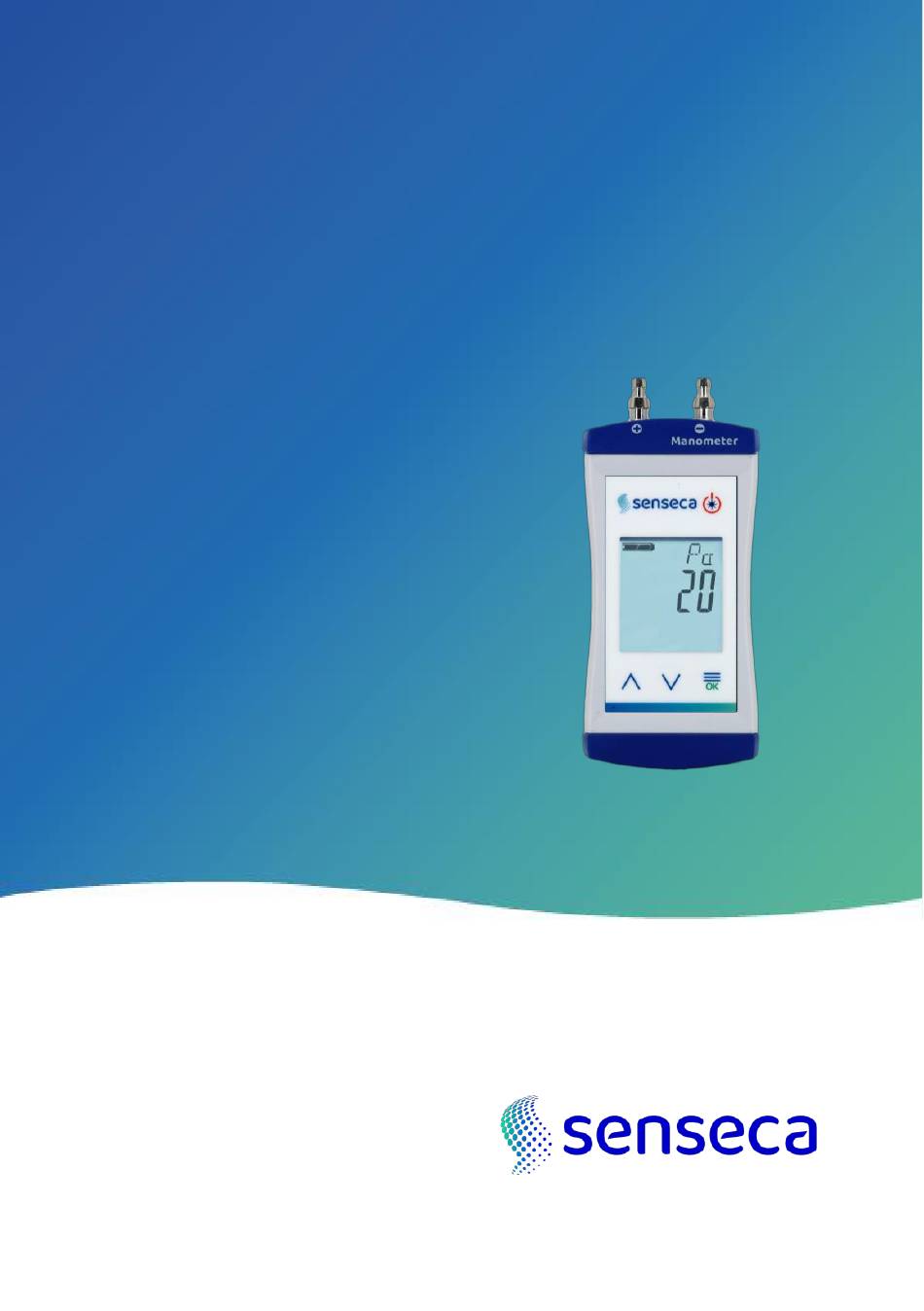

- Seite 1 BETRIEBSANLEITUNG ECO 210-3 / ECO 210-5 Feinmanometer | Manometer Bild zeigt ECO 210-3 mit UT B-H88.0.2X.DK1-2.0...
-
Seite 2: Inhaltsverzeichnis
ECO 210-... - Feinmanometer | Manometer Inhalt Inhalt Über diese Dokumentation ......................4 Vorwort ..............................4 Rechtliche Hinweise .......................... 4 Weiterführende Informationen ....................4 Sicherheit ............................5 Vorhersehbare Fehlanwendungen ....................5 Sicherheitshinweise ........................... 6 Bestimmungsgemäße Verwendung ..................... 6 Qualifiziertes Personal ........................6 Produkt auf einen Blick ......................7 Die ECO 210-.. - Seite 3 ECO 210-... - Feinmanometer | Manometer Inhalt Entsorgung ..........................18 Fehler- und Systemmeldungen .................... 19 Technische Daten ........................20 Service ............................22 10.1 Hersteller ............................22 10.2 Kalibrier- und Abgleichservice ....................22 B-H88.0.2X.DK1-2.0 Seite 3 von 24...
-
Seite 4: Über Diese Dokumentation
ECO 210-... - Feinmanometer | Manometer Über diese Dokumentation Über diese Dokumentation Vorwort Lesen Sie dieses Dokument aufmerksam durch, und machen Sie sich mit der Bedienung des Produktes vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griff- oder lese- bereit und am besten in unmittelbarer Nähe des Produktes auf, damit Sie oder das Personal/die Anwender im Zweifelsfall jederzeit nachschlagen oder nachlesen können. -
Seite 5: Sicherheit
ECO 210-... - Feinmanometer | Manometer Sicherheit Sicherheit Gefahr! Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. Vorsicht! Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbe- achtung Schäden am Gerät bzw. an der Umwelt hervorrufen. Hinweis Symbol weist auf Vorgänge hin, die bei Nichtbeachtung einen indirekten Einfluss auf den Betrieb haben oder eine nicht vorhergesehene Reaktion auslösen können. -
Seite 6: Sicherheitshinweise
Hinweis Dieses Produkt gehört nicht in Kinderhände! Bestimmungsgemäße Verwendung ECO 210-3 Das Gerät dient als Feinmanometer und misst selbst kleinste Differenzdrücke bis zu ±200 hPa mit einer maximalen Auflösung von bis zu 0,1 Pa (bei RANG = Slo und FVNC = FINE) in Luft oder in nicht korrosiven/nicht ionisierenden Gasen zwischen den zwei Druckanschlüssen. -
Seite 7: Produkt Auf Einen Blick
ECO 210-... - Feinmanometer | Manometer Produkt auf einen Blick Produkt auf einen Blick Die ECO 210-.. Manometer Serie LCD Anzeige Vorderansicht Anschlussvarianten Stirnansicht Anzeigeelemente Batterieanzeige Bewertung des Batteriezustandes Einheitenanzeige Anzeige der Einheiten oder Min/Max/Hold Hinweistexte Hauptanzeige Messwert des aktuellen Drucks oder Wert für Min/Max/Hold Nebenanzeige Messwert des aktuellen Drucks im Modus... -
Seite 8: Bedienelemente
ECO 210-... - Feinmanometer | Manometer Produkt auf einen Blick Bedienelemente Ein- / Aus- Taste Kurz drücken Das Gerät einschalten Beleuchtung aktivieren / deaktivieren Lang drücken Das Gerät ausschalten Änderungen in einem Menü verwerfen Auf- / Ab- Taste Kurz drücken Anzeige des Min-/Max- Wertes Wert des ausgewählten Parameters ändern Lang drücken... -
Seite 9: Bedienung
(nur bei ECO 210-5 vorhanden) mmKG Zuschaltbare Sonderfunktion FVN< Tara Funktion verfügbar NVLL Hochauflösende Messung mit 0,1 Pa (ECO 210-3) F,NE bzw. 1 Pa (ECO 210-5) *1 Schnelle Messung mit Mittelwert über 2 s, 5 s bzw. AVR 0:02 10 s... - Seite 10 ECO 210-... - Feinmanometer | Manometer Bedienung Parameter Werte Bedeutung Abschaltzeit POFF Keine automatische Abschaltung Automatische Abschaltung nach ausgewählter Zeit 0:15, 0:30, 1:00, 4:00, in Stunden:Minuten, wenn kein Tastendruck erfolgt 12:00 Hintergrundbeleuchtung L,TE Hintergrundbeleuchtung deaktiviert Automatische Abschaltung der 0:15, 0:30, 1:00, 2:00, Hintergrundbeleuchtung nach ausgewählter Zeit in 4:00 Minuten:Sekunden, wenn kein Tastendruck erfolgt...
-
Seite 11: Aufruf Des Abgleichmenüs
Werte Bedeutung Nullpunktkorrektur PR.OF keine Nullpunktkorrektur 0.00 Nullpunktkorrektur [in eingestellter Messgröße] -5.00 … 5.00 (z.B. bei ECO 210-3: ± 5,00 hPa) Steigungskorrektur PR.SL keine Steigungskorrektur (Slope) 0.00 Steigungskorrektur in % -5.00 … 5.00 Formeln: Nullpunktkorrektur: Angezeigter Wert = gemessener Wert - PR.OF Anzeige = (gemessener Wert - PR.OF) * (1 + PR.SL / 100) -
Seite 12: Grundlagen Zur Messung
Die Tara-Funktion ist unabhängig von der über das Abgleichmenü zugänglichen Null- punktkorrektur. 5.1.2 F,NE Hochauflösende Messung mit 0,1 Pa , bzw. 1 Pa (ECO 210-3) (ECO 210-5) ECO 210-3 Hochauflösende Messung für feinste Einstellarbeiten, 4 Pascal Test (Prüfung Kaminzug bei wohnraumabhängigen Einzelfeuerungen) und viele andere Feinstdruck-Anwendungen. - Seite 13 ECO 210-... - Feinmanometer | Manometer Grundlagen zur Messung Hinweis Die erhöhte Stromaufnahme in diesem Modus verringert die Batterielaufzeit. Die schnelle gemittelte Messung ersetzt zum Beispiel ein U-Rohr Manometer. Die vier Balken in der unteren Anzeige unterstützen zusätzlich: Die zwei mittleren Balken erscheinen: Messwert ist stabil ...
-
Seite 14: Druckanschlüsse
ECO 210-... - Feinmanometer | Manometer Grundlagen zur Messung Druckanschlüsse Das Gerät misst den Differenzdruck zwischen den zwei Anschlusszapfen. [+] höherer Druck • [-] niedrigerer Druck • Bei Relativdruckmessungen wird gegen die Umgebungsluft gemessen, dazu wird der Druck- schlauch an [+] angeschlossen, [-] bleibt unbelegt. Hinweis Silikonschläuche sind je nach Dimensionierung nicht unbedingt für Drücke bis 2 bar geeignet. - Seite 15 ECO 210-... - Feinmanometer | Manometer Grundlagen zur Messung Mitgelieferte Anschluss: Bild Beschreibung .. - UT Universal Schlauchanschluss für Schläuche 6 x 1 mm (4 mm innen) und 8 x 1 mm (6 mm innen). Der universelle Schlauchanschluss ist für Kunststoff- und •...
-
Seite 16: Betrieb Und Wartung
ECO 210-... - Feinmanometer | Manometer Betrieb und Wartung Betrieb und Wartung Betriebs- und Wartungshinweise Hinweis Druckanschlüsse sind vor Verschmutzung zu schützen. Batterie 6.2.1 Batterieanzeige Blinkt in der Batterieanzeige der leere Rahmen, so sind die Batterien verbraucht und müssen erneuert werden. Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet. Erscheint in der Hauptanzeige der Anzeigetext BAT, so reicht die Batteriespannung für den Betrieb des Gerätes nicht mehr aus. - Seite 17 ECO 210-... - Feinmanometer | Manometer Betrieb und Wartung 1 Die Kreuzschlitzschrauben (A) herausschrauben und den Deckel abziehen. 2 Vorsichtig die beiden Mignon AA Batterien (B) wechseln. Auf richtige Polarität achten! Die Batterien müssen ohne Kraftaufwand in die korrekte Lage eingeschoben werden können.
-
Seite 18: Entsorgung
ECO 210-... - Feinmanometer | Manometer Entsorgung Entsorgung Bei der Entsorgung ist auf eine stoffliche Trennung und Verwertung der Gerätekomponen- ten sowie die der Verpackung zu achten. Es sind die zu diesem Zeitpunkt gültigen regionalen gesetzlichen Vorschriften und Richtlinien einzuhalten. Hinweis Das Gerät darf nicht über die Restmülltonne entsorgt werden. -
Seite 19: Fehler- Und Systemmeldungen
ECO 210-... - Feinmanometer | Manometer Fehler- und Systemmeldungen Fehler- und Systemmeldungen Anzeige Bedeutung Mögliche Ursachen Abhilfe ---- Berechnung nicht Messdatenerfassung Datenerfassung • möglich läuft abwarten Keine An- Batterie verbraucht Batterie verbraucht Batterie ersetzen • zeige, wirre Systemfehler Fehler im Produkt Zur Reparatur •... -
Seite 20: Technische Daten
Leuchtdauer einstellbar) Standardfunktionen Min/Max/Hold Zuschaltbare NVLL: Tara-Funktion Sonderfunktionen F,NE: Messung mit Auflösung 0.1 Pa (ECO 210-3) / 1 Pa (ECO 210-5) AVR: Mittelung über 2 s / 5 s / 10 s Abgleich Nullpunkt- und Steigungseinstellung B-H88.0.2X.DK1-2.0 Seite 20 von 24... - Seite 21 ECO 210-... - Feinmanometer | Manometer Technische Daten Gehäuse bruchfestes ABS-Gehäuse Schutzart IP67 (Druckanschlüsse müssen vor Verschmutzung und Feuchtigkeit geschützt werden) Abmessungen 108 * 54 * 28 mm ohne Druckanschluss Gewicht 150 g inkl. Batterien Nenntemperatur 25 °C Arbeitsbedingungen -20 bis 50 °C; 0 bis 95 % r.F. (kurzzeitige Betauung möglich.) Lagertemperatur -20 bis 70 °C Stromversorgung...
-
Seite 22: 10 Service
Wenn Sie einmal Fragen haben, zögern Sie nicht uns zu kontaktieren. 10.2 Kalibrier- und Abgleichservice Ziel der Kalibrierung ist der Nachweis der Genauigkeit des Messgerätes durch Ver-gleich mit einer rückführbaren Referenz. Sowohl ISO-Kalibrierscheine als auch DAkkS-Kalibrierscheine sind bei Senseca erhältlich. Hinweis Bei den ISO-Kalibrierscheinen wird die ISO-Norm 9001 angewendet. ... - Seite 23 ECO 210-... - Feinmanometer | Manometer Service B-H88.0.2X.DK1-2.0 Seite 23 von 24...
- Seite 24 Senseca Germany GmbH Hans-Sachs-Straße 26 93128 Regenstauf GERMANY INFO@SENSECA.COM WEEE-Registrierungsnummer: DE 93889386...
