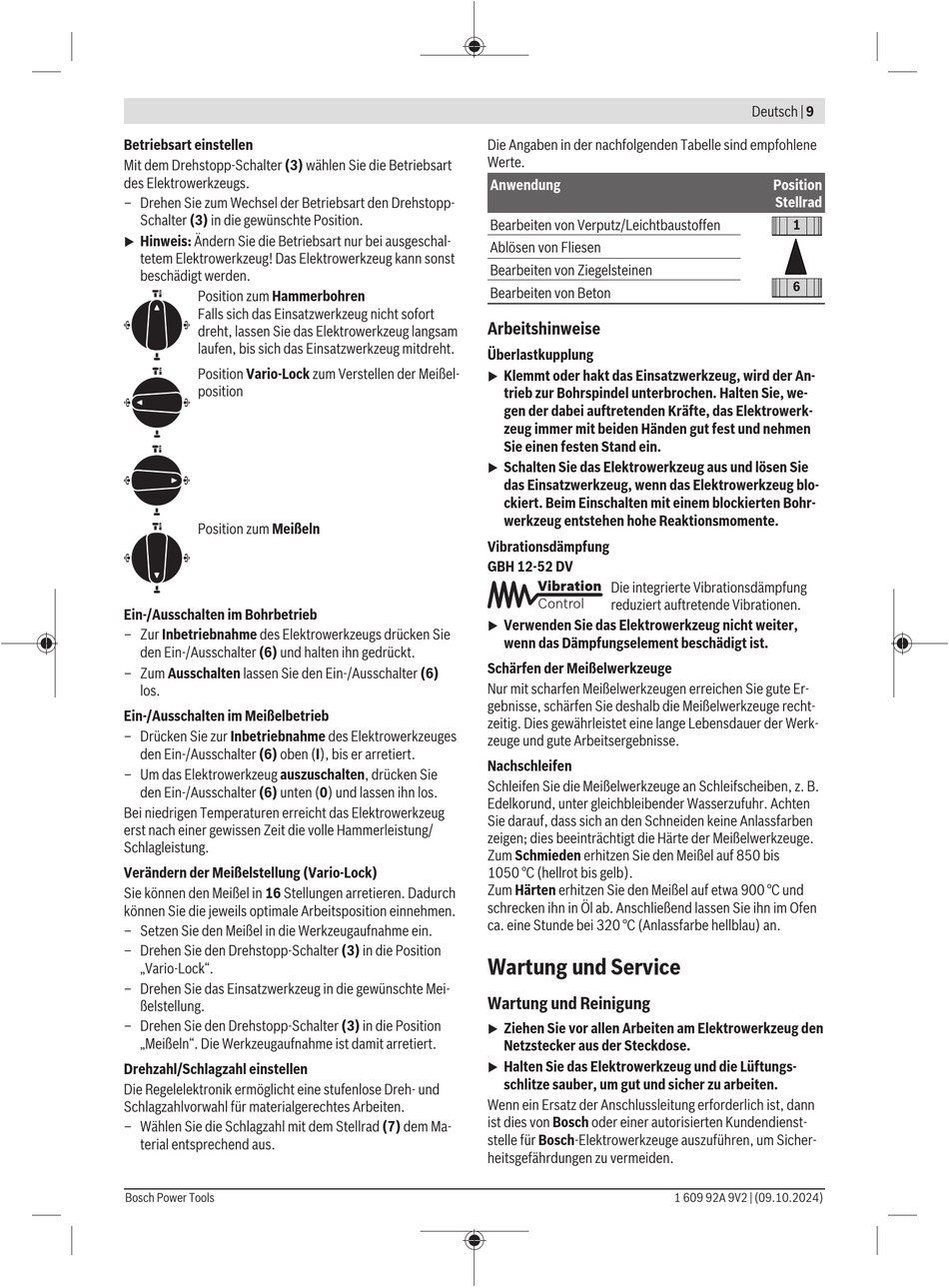

Betriebsart einstellen
Mit dem Drehstopp-Schalter (3) wählen Sie die Betriebsart
des Elektrowerkzeugs.
– Drehen Sie zum Wechsel der Betriebsart den Drehstopp-
Schalter (3) in die gewünschte Position.
Hinweis: Ändern Sie die Betriebsart nur bei ausgeschal-
u
tetem Elektrowerkzeug! Das Elektrowerkzeug kann sonst
beschädigt werden.
Position zum Hammerbohren
Falls sich das Einsatzwerkzeug nicht sofort
dreht, lassen Sie das Elektrowerkzeug langsam
laufen, bis sich das Einsatzwerkzeug mitdreht.
Position Vario-Lock zum Verstellen der Meißel-
position
Position zum Meißeln
Ein-/Ausschalten im Bohrbetrieb
– Zur Inbetriebnahme des Elektrowerkzeugs drücken Sie
den Ein-/Ausschalter (6) und halten ihn gedrückt.
– Zum Ausschalten lassen Sie den Ein-/Ausschalter (6)
los.
Ein-/Ausschalten im Meißelbetrieb
– Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges
den Ein-/Ausschalter (6) oben (I), bis er arretiert.
– Um das Elektrowerkzeug auszuschalten, drücken Sie
den Ein-/Ausschalter (6) unten (0) und lassen ihn los.
Bei niedrigen Temperaturen erreicht das Elektrowerkzeug
erst nach einer gewissen Zeit die volle Hammerleistung/
Schlagleistung.
Verändern der Meißelstellung (Vario-Lock)
Sie können den Meißel in 16 Stellungen arretieren. Dadurch
können Sie die jeweils optimale Arbeitsposition einnehmen.
– Setzen Sie den Meißel in die Werkzeugaufnahme ein.
– Drehen Sie den Drehstopp-Schalter (3) in die Position
„Vario-Lock".
– Drehen Sie das Einsatzwerkzeug in die gewünschte Mei-
ßelstellung.
– Drehen Sie den Drehstopp-Schalter (3) in die Position
„Meißeln". Die Werkzeugaufnahme ist damit arretiert.
Drehzahl/Schlagzahl einstellen
Die Regelelektronik ermöglicht eine stufenlose Dreh- und
Schlagzahlvorwahl für materialgerechtes Arbeiten.
– Wählen Sie die Schlagzahl mit dem Stellrad (7) dem Ma-
terial entsprechend aus.
Bosch Power Tools
Die Angaben in der nachfolgenden Tabelle sind empfohlene
Werte.
Anwendung
Bearbeiten von Verputz/Leichtbaustoffen
Ablösen von Fliesen
Bearbeiten von Ziegelsteinen
Bearbeiten von Beton
Arbeitshinweise
Überlastkupplung
Klemmt oder hakt das Einsatzwerkzeug, wird der An-
u
trieb zur Bohrspindel unterbrochen. Halten Sie, we-
gen der dabei auftretenden Kräfte, das Elektrowerk-
zeug immer mit beiden Händen gut fest und nehmen
Sie einen festen Stand ein.
Schalten Sie das Elektrowerkzeug aus und lösen Sie
u
das Einsatzwerkzeug, wenn das Elektrowerkzeug blo-
ckiert. Beim Einschalten mit einem blockierten Bohr-
werkzeug entstehen hohe Reaktionsmomente.
Vibrationsdämpfung
GBH 12-52 DV
Die integrierte Vibrationsdämpfung
reduziert auftretende Vibrationen.
Verwenden Sie das Elektrowerkzeug nicht weiter,
u
wenn das Dämpfungselement beschädigt ist.
Schärfen der Meißelwerkzeuge
Nur mit scharfen Meißelwerkzeugen erreichen Sie gute Er-
gebnisse, schärfen Sie deshalb die Meißelwerkzeuge recht-
zeitig. Dies gewährleistet eine lange Lebensdauer der Werk-
zeuge und gute Arbeitsergebnisse.
Nachschleifen
Schleifen Sie die Meißelwerkzeuge an Schleifscheiben, z. B.
Edelkorund, unter gleichbleibender Wasserzufuhr. Achten
Sie darauf, dass sich an den Schneiden keine Anlassfarben
zeigen; dies beeinträchtigt die Härte der Meißelwerkzeuge.
Zum Schmieden erhitzen Sie den Meißel auf 850 bis
1050 °C (hellrot bis gelb).
Zum Härten erhitzen Sie den Meißel auf etwa 900 °C und
schrecken ihn in Öl ab. Anschließend lassen Sie ihn im Ofen
ca. eine Stunde bei 320 °C (Anlassfarbe hellblau) an.
Wartung und Service
Wartung und Reinigung
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
u
Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Lüftungs-
u
schlitze sauber, um gut und sicher zu arbeiten.
Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann
ist dies von Bosch oder einer autorisierten Kundendienst-
stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher-
heitsgefährdungen zu vermeiden.
Deutsch | 9
Position
Stellrad
1
6
