1) Kompatiblen R/C-Empfänger installieren
Der Vortex 150 Mini wird mit drei Empfänger-Schnittstellenkabeln geliefert, welche die 4 am häufigsten
verwendeten Schnittstellen unterstützen.
a. 3-poliges 0,1" Servokabel für S-Bus und CPPM (5V)
b. 5-poliger PicoBlade für FrSky-XSR-Empfänger (5V)
c. 3-poliger JST-ZH-Stecker für Spektrum-DSMX-Empfänger (3V)
Empfänger können entweder intern oder extern am Hinterende des Kopters angebracht werden. Die
interne Montage ist definitiv die bevorzugte Lösung, erfordert jedoch einen geeignet kleinen Empfänger.
Bei folgenden Empfängern wird eine interne Montage empfohlen:
1. FrSky ​ X SR ​ mit dem mitgelieferten XSR-Kabel
2. FrSky ​ X 4R-SB ​ in der "Naked"-Version mit S-Bus-Ausgang
Erfordert kleine Lötarbeiten am S-Bus-Kabel
3. Spektrum ​ S PM4648 ​ A uto-Bind-Empfänger mit mitgeliefertem DSMX-Kabel
Idealerweise Kunststoffgehäuse und Schrumpfschlauch entfernen
4. Spektrum ​ S PM9646 ​ S icherheitsempfänger für Carbonrümpfe
5. Spektrum ​ S PM9649T ​ T elemetrie-Empfänger
Um auf den Empfängerschacht für die interne Empfängermontage zugreifen zu können, die 8 Schrauben
entfernen, mit denen die obere Platte an den Armen befestigt ist, und den oberen Teil, an dem die
Kamera befestigt ist, vorsichtig entfernen.

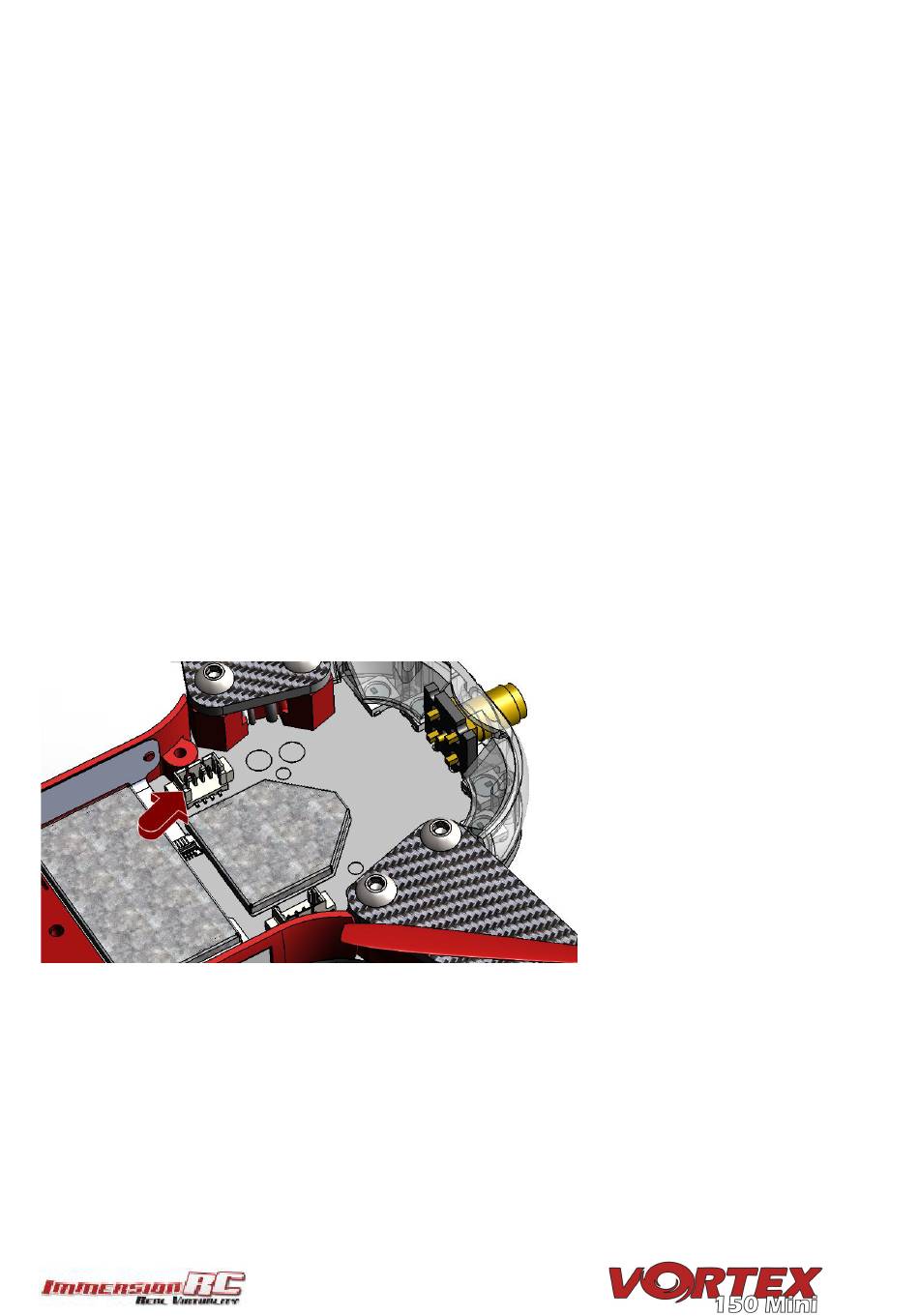

Der Empfängeranschluss wird in der folgenden Grafik durch den roten Pfeil angezeigt. Zur Montage des
Empfängers kann ein kleines Stück doppelseitiges Klebeband auf der Oberseite des Metalls am
Empfängerschacht verwendet werden.
Schließlich können die Empfängerantennen durch die beiden Kerben im Boden des LED-Diffusors geführt
werden.
