Vortex 150 Mini Bedienungsanleitung
Verwandte Anleitungen für Vortex 150 Mini
Inhaltszusammenfassung für Vortex 150 Mini

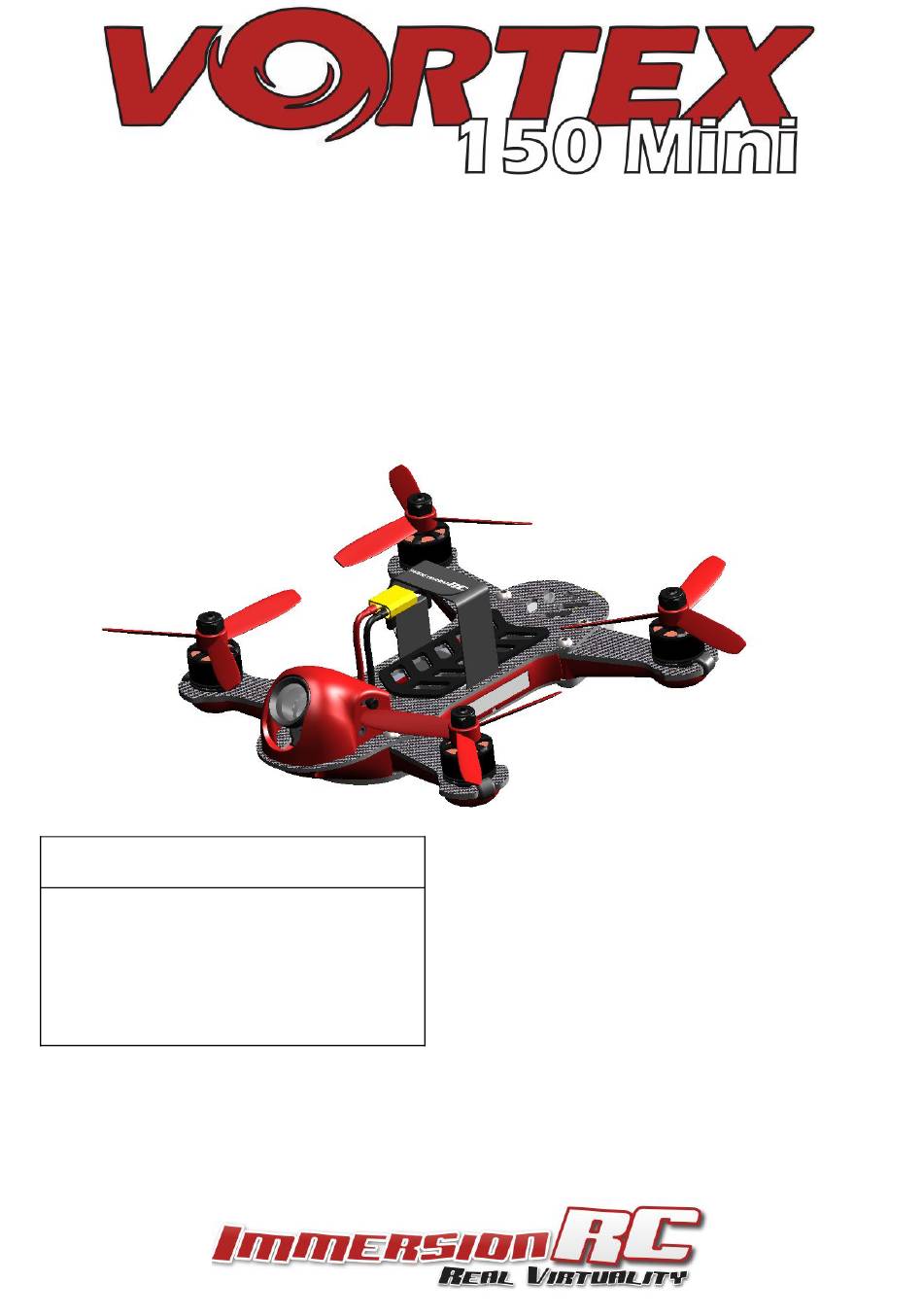

- Seite 1 150 Mini - Erste Schritte Internationale Edition Version 1.0 - Dez. 2016 Jeder Vortex 150 Mini wird vor Verlassen des Werks flugerprobt. Flugerprobt von:...
-
Seite 2: Antenne Montieren
SpiroNET-Antenne verwendet wird. Denken Sie bitte daran, die Antenne vor jedem Flug zu montieren, auch wenn Sie den Vortex nur für kurze Zeit mit dem Akku verbinden. ImmersionRC übernimmt keine Haftung für Schäden am Vortex, die durch den Betrieb ohne eine geeignete Tx-Antenne entstehen. -
Seite 3: Schritte: Vom Karton In Die Lüfte
4 Schritte: Vom Karton in die Lüfte Sie müssen nur die folgenden 4 Schritte befolgen und schon können Sie mit Ihrem ARF-Vortex abheben. 1) Kompatiblen R/C-Empfänger installieren 2) Geeigneten Akku installieren 3) Videoverbindung einrichten 4) Assistenten ausführen... -
Seite 4: Kompatiblen R/C-Empfänger Installieren
1) Kompatiblen R/C-Empfänger installieren Der Vortex 150 Mini wird mit drei Empfänger-Schnittstellenkabeln geliefert, welche die 4 am häufigsten verwendeten Schnittstellen unterstützen. 3-poliges 0,1” Servokabel für S-Bus und CPPM (5V) 5-poliger PicoBlade für FrSky-XSR-Empfänger (5V) 3-poliger JST-ZH-Stecker für Spektrum-DSMX-Empfänger (3V) Empfänger können entweder intern oder extern am Hinterende des Kopters angebracht werden. Die interne Montage ist definitiv die bevorzugte Lösung, erfordert jedoch einen geeignet kleinen Empfänger. -
Seite 5: Empfänger-Auto-Erkennung
Ein einzigartiges Merkmal der Vortex-Familie von Quadrocoptern ist, dass der Empfängertyp bei Ausführung des Assistenten automatisch vom OSD erkannt wird. Beim Vortex 150 Pro ist es nicht mehr notwendig, den Empfängertyp mit den ImmersionRC-Tools manuell festzulegen, bevor der Assistent gestartet wird. -
Seite 6: Geeigneten Akku Installieren
Um einen für Ihren Flugstil geeigneten Akku zu finden, lesen Sie diesen Abschnitt bitte sorgfältig durch: Stromspannung Das Wichtigste zuerst: Spannung. Für den Start mit dem Vortex wird ein 3 s-Akku (11,1V) empfohlen. Die Verwendung von 4 s-Akkus (14,8V) macht den Vortex zu einem extrem schnellen Race-Quad, was den Piloten leicht in Schwierigkeiten bringen kann. -
Seite 7: Videoverbindung Einrichten
Sollten Sie eine Ausrüstung verwenden, die nicht von ImmersionRC/FatShark stammt, und die Sie nicht auf 5740 MHz einstellen können, kann es notwendig sein, die Bänder auf dem Vortex zu ändern, bevor Ihnen der Assistent angezeigt wird. Stellen Sie dazu den Empfänger auf Kanal 1 und verwenden Sie die kleine Schaltfläche auf der linken Seite des Quads. - Seite 8 Für alle Technik-Freaks gibt es am Ende des vollständigen Benutzerhandbuchs unter "Anhang A" eine vollständige Beschreibung der Konfigurationsschritte: Details des Assistenten. Beim ersten Einschalten des Vortex wird der A ssistent zum Einstellen des Senders angezeigt. Bilder dazu können Sie im Folgenden nach den Erläuterungen zu den verschiedenen Steuerungsmodi finden.
-
Seite 9: Ausführung Des Assistenten
Ausführung des Assistenten Der Assistent wird in erster Linie verwendet, damit der Vortex die Flugkanalreihenfolge und den Sendermodus der Fernsteuerung (1, 2, 3, 4) erlernen kann. "Links" bezieht sich auf das Bewegen des Sticks nach links und "Zurück" bezieht sich auf das Bewegen des Sticks nach hinten zu Ihnen. - Seite 10 HINWEIS: Um den Assistenten jederzeit neu zu starten, den Kopter einschalten und den Knopf auf der LED-Platine gedrückt halten bis der Vortex zwei Mal piept (erster Piepton nach ca. 3 Sekunden, zweiter Piepton nach ca. 5 Sekunden). Alternativ gelangen Sie auch über das OSD-Menü...
-
Seite 11: Alles Fertig, Auf In Die Lüfte
Alles Fertig, auf in die Lüfte Wenn Sie an diesem Punkt der Anleitung angelangt sind, sollte Ihr Vortex Mini bereit sein für seinen ersten Flug. Der Flugcontroller wurde vom Assistenten mit unserem standardmäßigem Pro-Tune eingerichtet, der von einem unserer erfahrenen Teampiloten erstellt wurde. Es ist unwahrscheinlich, dass bei PIDs und Gains größere Änderungen erforderlich sind, um ein präzises Flugverhalten zu erreichen. -
Seite 12: Technische Daten
5733, 5752, 5771, 5790, 5809, 5828, 5847, 5866 MHz 5705, 5685, 5665, 5645, 5885, 5905, 5925, 5945 MHz Frequenz, ‘E’ Band, CH 1-8 Ausgangsleistung 350mW +/- 1dB (EU-Version des 150 Mini ist begrenzt auf 25mW) Audio Stereo, rechter Kanal für Telemetrie, linker Kanal für Onboard-Mikrofon. - Seite 13 Rating 16A kontinuierlich, 20A Spitze Eigenschaften OneShot125, Multishot und Motorenstop Prozessor 32-Bit ARM mit benutzerdefinierter ImmersionRC-ESC-Firmware R/C-Empfänger Erforderliche Kanäle Mindestens vier. Fünf sind empfohlen, um den Modus-Schalter zu konfigurieren Schnittstellen 3.3v-5v PPM Sum, SBUS, Spektrum, XBus, SumD, SumH Empfängerleistung +5V oder +3.3V bei 200mA maximal Flugeigenschaften Flugzeit Abhängig von Akku und Flugstil...
-
Seite 14: Regulatorischer Hinweis
Support Die erste Stufe des Supports übernimmt der Händler. Wenn Sie Probleme mit Ihrem ImmersionRC Produkt haben, kontaktieren Sie diesen bitte zuerst. Für Garantie- und Nicht-Gewährleistungsreparaturen senden Sie bitte eine E-Mail an repairs@immersionrc.com. Wir haben Reparaturzentren in Großbritannien, USA und Australien. Peer-Beratung ist an mehreren Stellen verfügbar: https://www.facebook.com/groups/ImmersionrcVortex/ http://fpvlab.com/forums/forumdisplay.php?22-ImmersionRC... -
Seite 15: Soziale Netzwerke
Soziale Netzwerke Folgen Sie uns Wir danken Ihnen für den Kauf dieses ImmersionRC-Produkts. Geben Sie der Facebook-Seite von ImmersionRC ein Like und bleiben Sie über neue Produkte, Tipps und Tricks sowie weitere Informationen des FPV-Hobbys auf dem Laufenden. http://www.facebook.com/ImmersionRC Sie können uns auch auf Google Plus folgen google.com/+immersionrc Gelegentlich können Sie sogar einen Tweet von uns lesen https://twitter.com/@immersionrc...
