Der Go-Go Travel Lift kann vielseitig auf jeder
Seite Ihres Fahrzeugs installiert werden. Die
folgenden Illustrationen zeigen den Einbau auf der
rechten Seite.
HINWEIS: Manche Strassen haben ein
Sielbereich, um das Wasser abfließen zu lassen.
Falls dieses Siel zu groß oder zu tief ist, kann es
zu schwierig sein, Ihren Elektrorollstuhl sicher
in das Fahrzeug zu heben. In diesem Fall kann
es besser sein, den Lift auf der linken Seite zu
installieren.

EINBAUORT DES L-RAHMENS

1. Bauen Sie den L-Rahmen zusammen. Siehe
Abb. 1. Für den optimalen Gebrauch setzen
Sie die Rahmenausleger voll ausgezogen in
den L-Rahmen und installieren Sie die
Befestigungsschrauben und Muttern. Die
Rahmenausleger können bei Hindernissen
entsprechend eingestellt werden.
HINWEIS: Setzen Sie die Schraube immer von
der Innenseite des L-Rahmens ein. Damit lässt
sich der Basisrahmen einwandfrei ohne
Klappern installieren.
2. Bevor Sie den Lift fest einbauen, plazieren Sie
den L-Rahmen in Ihrem Fahrzeug so, wie Sie
den Einbau planen. Siehe Abb. 2 für die
Positionierung des L-Rahmens für Fahrzeuge
mit einer Heckklappe oder Abb. 3 für
Fahrzeuge mit Ladefläche.
Wenn Sie den L-Rahmen möglichst weit zum
Fahrzeugende einbauen, bleibt der Auslegerarm
im Gebrauch so kurz wie möglich; das bedeutet,
dass der Ausleger frei schwingen kann, ohne das
Fahrzeug zu berühren.

FAHRZEUGE MIT KOFFERRAUM

Plazieren Sie den L-Rahmen wie abgebildet in
Abb. 3. Achten Sie bei der Aufstellung des L-
Rahmen darauf, dass die Rahmenausleger nicht
mit dem Radkasten kollidieren. Vergewissern Sie
sich, dass sich der Elektrorollstuhl bequem auf der
Ladefläche abstellen lässt.
Go-Go Travel Lift
I I I . M O N T A G E

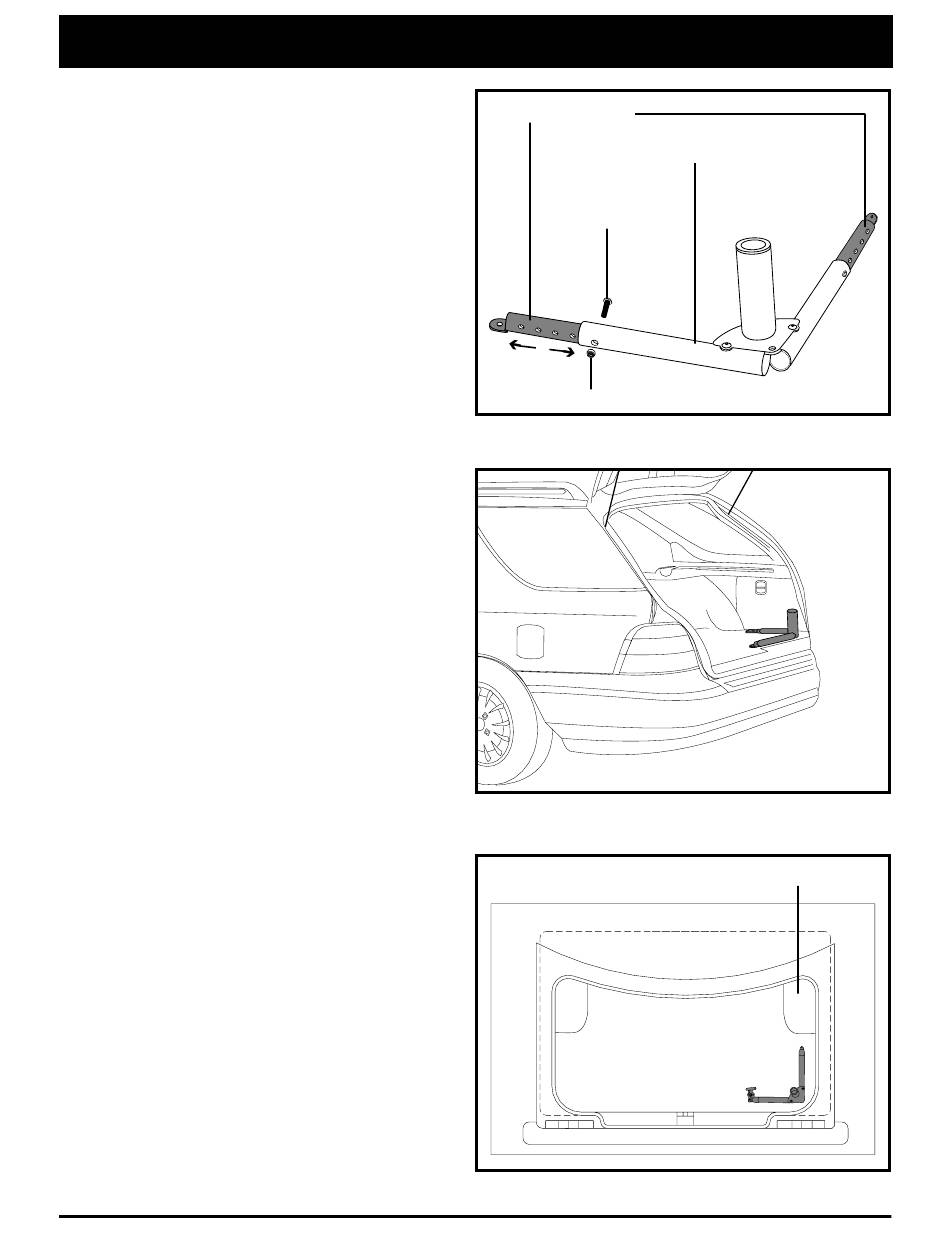

Abbildung 1. L-Rahmenausleger
Abbildung 2. L-Rahmen (Installation mit Heckklappe)
Abbildung 3. L-Rahmen (Installation im Kofferraum)
www.pridemobility.com
RAHMENAUSLEGER
L-RAHMEN
SCHRAUBE 38MM (1.5")
NUT
RADKASTEN
