c. Entfernen Sie das Modul vom Controller-Modul, indem Sie den Finger in die Öffnung des
Nockenhebels einhaken und das Modul aus dem Controller-Modul herausziehen.
Stellen Sie sicher, dass Sie den Steckplatz verfolgen, in dem sich das I/O-Modul befand.
d. Setzen Sie das neue E/A-Modul in das Ersatz-Controller-Modul ein, indem Sie das E/A-Modul
vorsichtig in den Steckplatz schieben, bis die E/A-Nockenverriegelung mit dem E/A-Nockenbolzen
einrastet. Drücken Sie dann die E/A-Nockenverriegelung ganz nach oben, um das Modul zu verriegeln.
4. Wiederholen Sie diese Schritte, um die verbleibenden E/A-Module, mit Ausnahme der Module in den
Steckplätzen 6 und 7, auf das Ersatz-Controller-Modul zu verschieben.
Um die E/A-Module aus den Steckplätzen 6 und 7 zu verschieben, müssen Sie den Träger,
der diese E/A-Module enthält, vom beeinträchtigten Controller-Modul auf das Ersatz-
Controller-Modul verschieben.
5. Bringen Sie den Träger mit den E/A-Modulen in den Steckplätzen 6 und 7 zum Ersatz-Controller-Modul:
a. Drücken Sie die Taste am rechten Griff am Tragegriff. ..Schieben Sie den Träger aus dem außer
Betrieb genommenen Controller-Modul und setzen Sie ihn in die gleiche Position wie im außer Betrieb
genommenen Controller-Modul ein.
b. Schieben Sie den Träger vorsichtig bis zum Ende in das Ersatz-Controller-Modul, bis er einrastet.

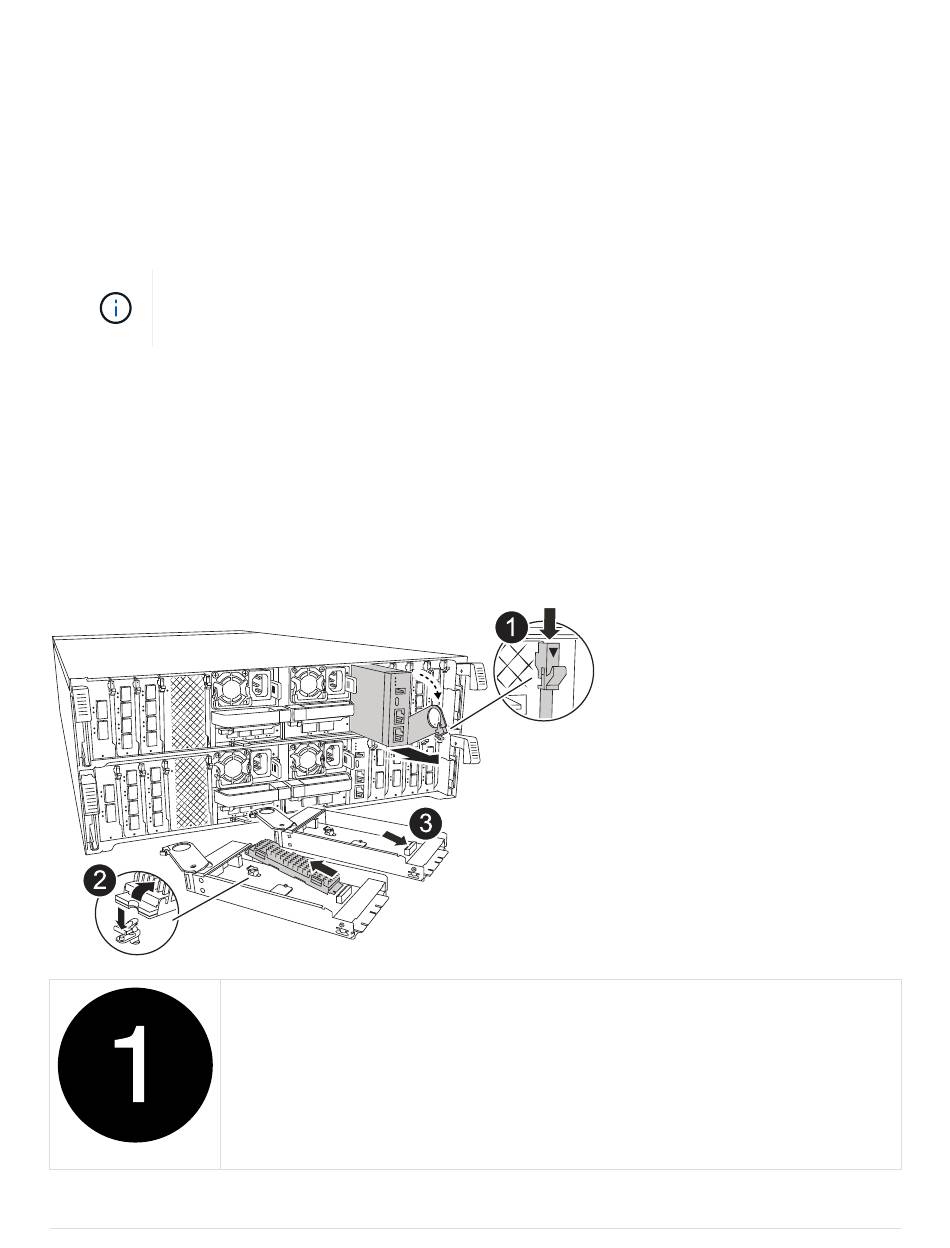

Schritt 7: Verschieben Sie das Modul System Management
Verschieben Sie das System-Management-Modul auf das Ersatz-Controller-Modul.
Nockenverriegelung des Systemmanagementmoduls
