Schritt 5: System-DIMMs verschieben
Bringen Sie die DIMMs an das Ersatz-Controller-Modul an.
1. Öffnen Sie den Luftkanal der Steuerung auf der Oberseite der Steuerung.
a. Stecken Sie Ihre Finger in die Aussparungen an den entfernten Enden des Luftkanals.
b. Heben Sie den Luftkanal an, und drehen Sie ihn bis zum gewünschten Winkel nach oben.

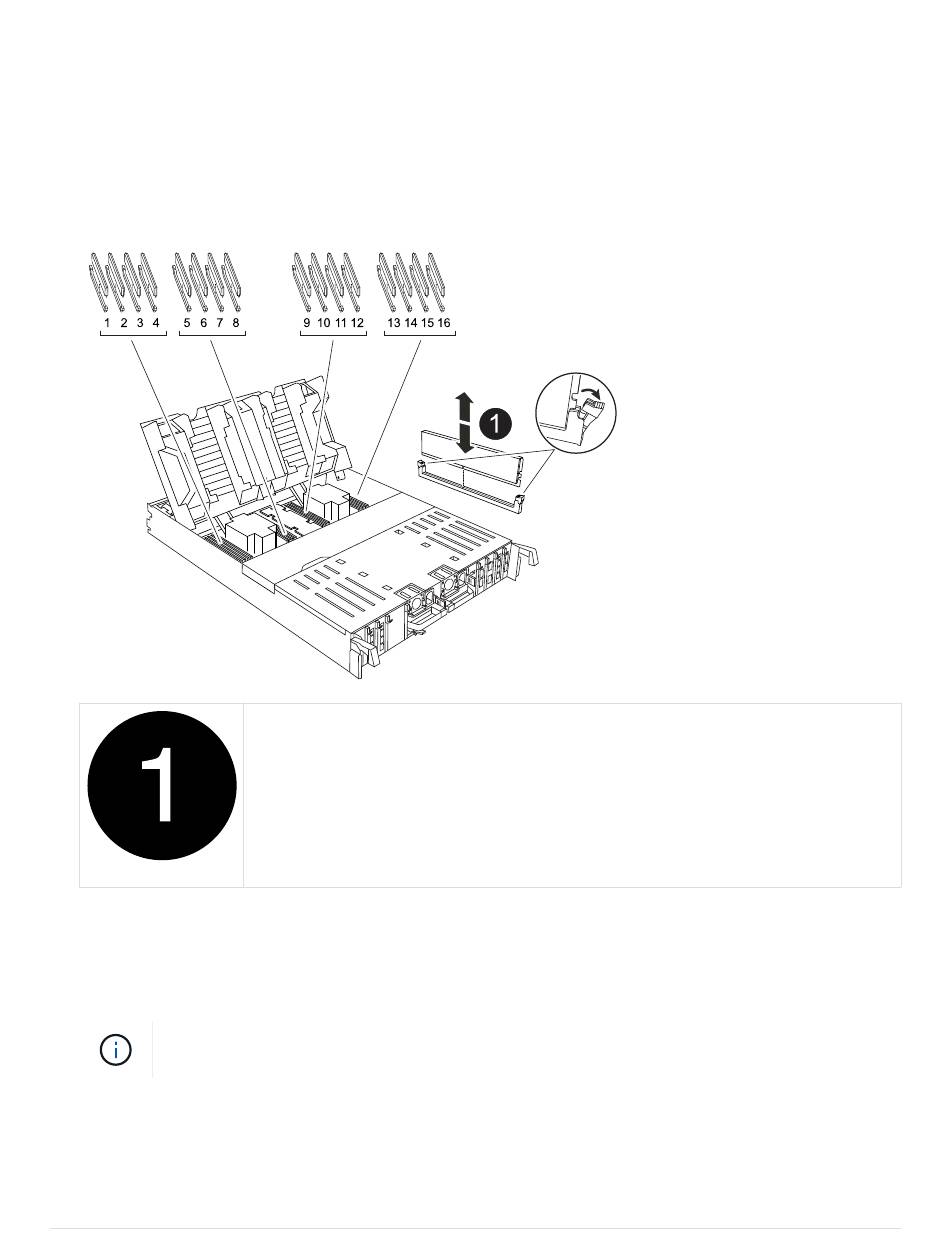

2. Suchen Sie die System-DIMMs auf der Hauptplatine.
3. Beachten Sie die Ausrichtung des DIMM-Moduls in den Sockel, damit Sie das DIMM-Modul in die richtige
Ausrichtung einsetzen können.
4. Werfen Sie das DIMM aus dem Steckplatz, indem Sie die beiden DIMM-Auswerferlaschen auf beiden
Seiten des DIMM langsam auseinander drücken und dann das DIMM aus dem Steckplatz schieben.
Halten Sie das DIMM vorsichtig an den Rändern, um Druck auf die Komponenten auf der
DIMM-Leiterplatte zu vermeiden.
5. Suchen Sie den Steckplatz auf dem Ersatz-Controller-Modul, in dem Sie das DIMM installieren.
6. Setzen Sie das DIMM-Modul in den Steckplatz ein.
Das DIMM passt eng in den Steckplatz, sollte aber leicht einpassen. Falls nicht, richten Sie das DIMM-
12
System-DIMM
