• Der Behälter des Wasserabscheiders besteht aus
ABS thermoplast . Kunststoff . Die eingelegte Filtermatte
filtert Grobschmutz aus dem Wasser und schützt
Pumpe und Rückschlagventil .
04. INBETRIEBNAHME
• Stellen Sie den Wasserabscheider WA 4i waagerecht
auf . Stellen Sie sicher, dass der WA 4i nicht umgestoßen
werden kann . Dabei müssen die 4 Räder mit der Lauf-
richtung diagonal zum Mittelpunkt des Gehäusebodens
mit der jeweiligen Feststellbremse nach außen arre-
tiert werden . Hierdurch wird die größte Standfestigkeit
erreicht .
• Der Verdichter kann entweder neben oder auf
dem Wasserabscheider WA 4i in die dafür vorgesehenen
Umrandungen aufgestellt werden . Dabei müssen die
4 Räder mit der Laufrichtung diagonal zum Mittelpunkt
des Gehäusebodens mit der jeweiligen Feststellbremse
nach außen arretiert werden . Hierdurch wird die größte
Standfestigkeit erreicht .
• Verbinden Sie die Vakuum-Anschlüsse des WA 4i mit
einem geeigneten Verdichter .
• Es werden 2 Verbindungsschläuche D = 38 mm,
je Verdichter angeschlossen .

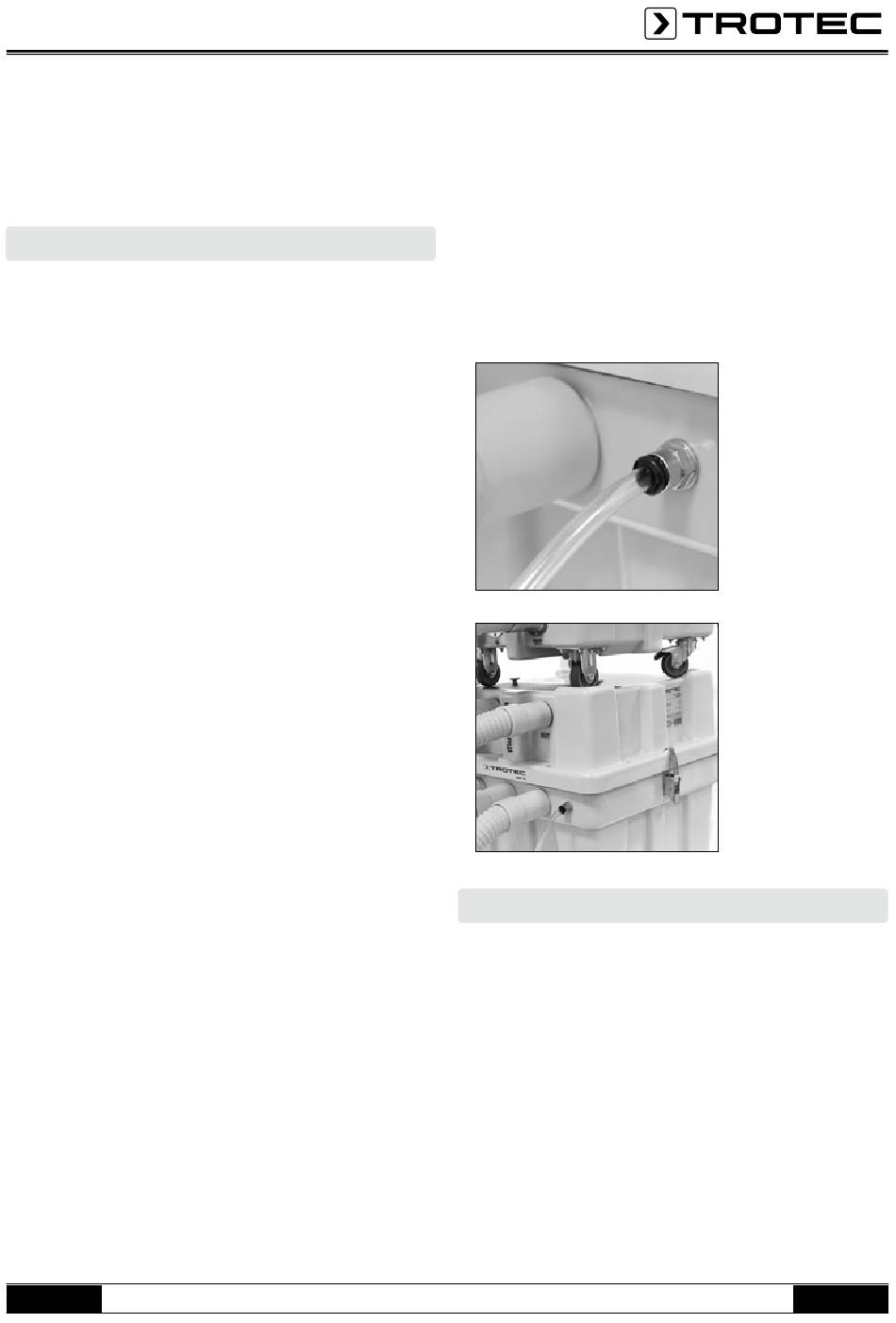

• Bei der Entleerung des abgeschiedenen Wassers ist
darauf zu achten, dass nur unbedenkliches Wasser
in den Abfluss geleitet wird . Schließen Sie den Was-
serentleerungsschlauch über die GEKA-Kupplung
an den Behälter an . Legen Sie den Schlauch mög-
lichst direkt in einen Ablauf, der geeignet ist, die
anfallenden Wassermengen aufzunehmen . Vermeiden
Sie Höhenunterschiede größer als 2 m .
• Verbinden Sie die Saugschläuche mit den Lufteinflut-
stutzen (IN) . Maximal 3 Stück, D = 38 mm . Die Stutzen
ausschließlich in der Behälterwand verwenden . Nie an
den Vakuum-Stutzen (OUT) anschließen . Nicht benutzte
Öffnungen sind mit Schraubkappen zu verschließen .
• Verwenden Sie die weiterleitende Steckdose aus-
schließlich zum Anschluss des Verdichters .
• Verbinden Sie das Anschlußkabel des Verdichters
mit der entsprechenden Steckdose am WA 4i .
• Sicherheitshinweis: Der TROTEC-Wasserabscheider
DE
• Nutzen Sie zur Wasserschadensbeseitigung einen
• Schalten Sie den Verdichter ab .
• Durch Betätigen des blauen Tasters (Abb . 2 / Pkt . 5)
• Lassen Sie die Pumpe niemals länger als 5 Sekunden
• Ziehen Sie die Netzstecker von WA4i und Verdichter
Bedienungsanleitung – WA 4i Wasserabscheider
WA 4i ist ein System für den gewerblichen Dauer-
einsatz . Sollte es trotzdem zu Funktionsstörungen
kommen, ist der Eingriff in das System nur durch
autorisiertes Fachpersonal vorzunehmen .
Trockner mit Pumpe, so können Sie den Pumpen-
schlauch direkt an den Behälter des Wasser-
abscheiders anschließen . So sparen Sie die Verlegung
einzelner Schlauchleitungen auf der Baustelle .
05. AUSSERBETRIEBNAHME
kann der Behälter nach Prozessende nahezu ent-
leert werden .
ohne Wasser laufen (Zerstörung durch Trockenlauf) .
Eine Restmenge verbleibt aus technischen Gründen
im Behälter .
aus .
A - 4
