• Bei Betrieb mit einem Verdichter VE 4, VE 4 S oder VX 5
werden die 2 Verbindungsschläuche über ein T-,
Y-Stück oder einen 4-fach-Verteiler am Verdichter
• Für einen ordnungsgemäßen Einsatz von Fein- und
HEPA-Filtern ist auf den maximalen Luftdurchsatz
zu achten . Andernfalls kann es aufgrund des über-
höhten Luftdurchsatzes zu Beschädigungen am
Filtereinsatz und somit zur Freisetzung von Feststoffen
in der Raumluft kommen . Deshalb müssen, je nach
Verdichtertyp und Vakuumluftleistung, immer aus-
reichend dimensionierte Filter installiert werden .
Diese sind je nach Schadstoffgehalt und -gefahr in
geeigneten Abständen auf Beschädigung bzw .
Sättigung zu überprüfen und auszuwechseln .
• Ist aufgrund vorhandener Emissionen der Einsatz
eines HEPA-Filters notwendig, wird verfahrensbedingt
die Luft erst beim Verlassen des Wasserabscheiders
gefiltert . Dies bedeutet, dass sich Belastungen im
abgeschiedenen Wasser sowie an der Geräteinnen-
seite (z .B . auch im Demister) befinden . Deshalb ist
bei der Entleerung des abgeschiedenen Wassers
darauf zu achten, dass nur unbedenkliches Wasser
in den Abfluss geleitet wird . Kontaminiertes Wasser
ist fachgerecht in einem separaten Auffangbehälter
zu sammeln und fachgerecht zu entsorgen .
• Der Einsatz des WA 4i in explosionsgefährdeten
Räumen und Atmosphären ist nicht zugelassen .
• Der WA 4i darf nur von fachkundigen Personen be-
dient werden, die in der Bedienung der Geräte unter-
wiesen und in der Dämmschichttrocknungstechnik
ausgebildet worden sind . Dabei ist u .a . die Betriebs-
anleitung heranzuziehen . Unterwiesene Personen sind
solche, die über die ihnen übertragenen Aufgaben
A - 3
angeschlossen .
Nicht
benutzte Öffnungen sind
mit Schraubkappen zu

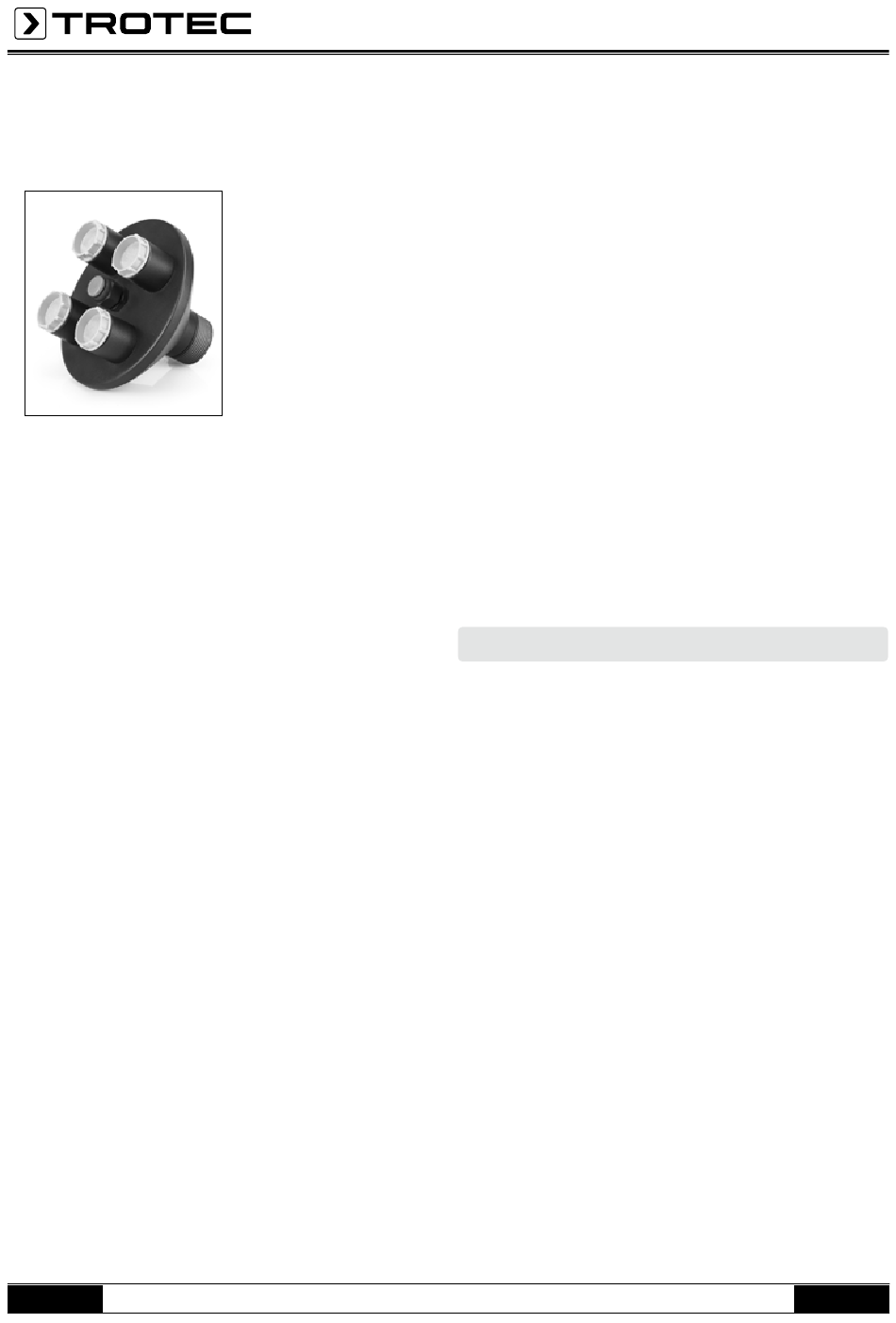

verschließen . Der 4-fach-
Verteiler
gewährleistet
eine
strömungstech-
nisch günstigere Luft-
führung und vereinfacht
die Montage .
Bedienungsanleitung – WA 4i Wasserabscheider
und die etwa möglichen Gefahren bei unsachge-
mäßem Verhalten unterrichtet und erforderlichen-
falls angelernt wurden .
• Die Reparaturen und Wartungsarbeiten dürfen an elek-
trischen Teilen nur von einer Elektrofachkraft aus-
geführt werden .
• Auf Baustellen dürfen die Wasserabscheider WA 4i
grundsätzlich nur gemäß DIN VDE 100 über eine elek-
trische 1~ 230 V; 50 Hz; 16 A Spannungsversor-
gung mit vorgeschaltetem FI-Schutzschalter (RCD)
30 mA angeschlossen werden .
• Um Störungen zu vermeiden, ist je nach Wasserver-
schmutzung und Feststoffbelastung, der Wasserab-
scheider in geeigneten Abständen während oder
nach jedem Einsatz auf Verschmutzung zu prüfen,
zu reinigen und ggf . zu desinfizieren .
• Bei Einsatz von Verlängerungskabeln/Kabeltrommeln
muss das Kabel immer komplett abgerollt werden .
03. ARBEITSPRINZIP
• Der Verdichter wird in Form einer Reihenschal-
tung über den Wasserabscheider WA 4i mit 1 ~ 230
V; 50 Hz versorgt .
• Die Luft, die der Verdichter ansaugt, wird über
Schläuche in den Wasserabscheider geführt . Dort
trennen sich grobe Feststoffe und Wasser von
der Luft .
• Die „getrennte" Luft wird durch die Fein-Filter F8
gefiltert, verlässt den Wasserabscheider und wird
durch die jeweilige Verdichter Betriebs-Kombination
in die Raumluft geleitet . Wasser und Feststoffe ver-
bleiben im Wasserabscheider .
• Mittels Schwimmerschalter überwacht der Wasser-
abscheider den Füllstand des Behälters und pumpt
das Wasser automatisch über eine Kreiselpumpe ab .
• Steigt der Wasserpegel im Behälter schneller als die
Pumpe fördern kann, schaltet der Verdichter
automatisch ab, bevor er in Gefahr gerät, Wasser
anzusaugen . Sinkt der Wasserstand, schaltet sich
der Verdichter wieder ein .
