Montage
!
WARNUNG
HINWEIS
Entfernen für
Druckbereich
0,3 bis 1 bar
10

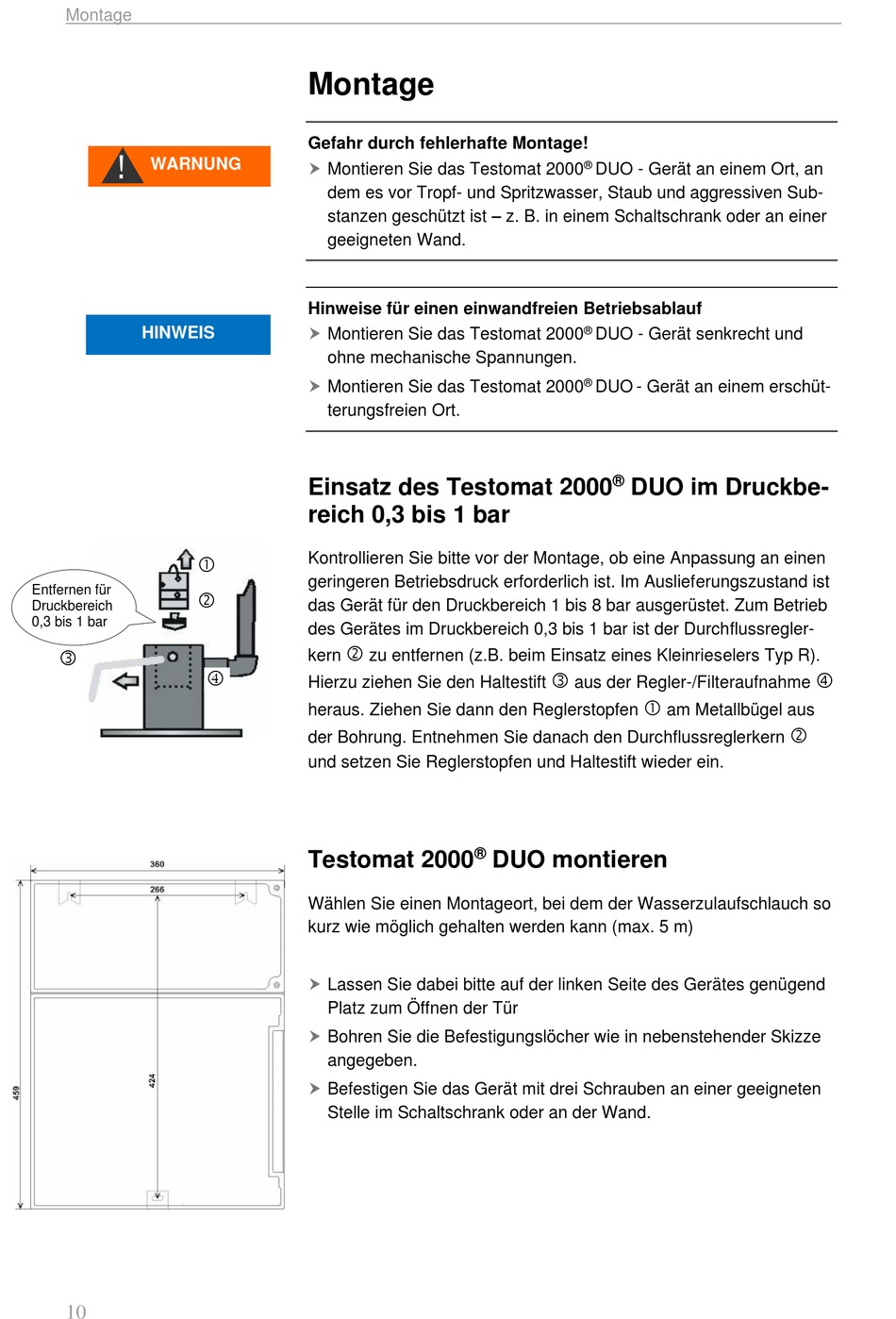

Montage
Gefahr durch fehlerhafte Montage!
Montieren Sie das Testomat 2000
dem es vor Tropf- und Spritzwasser, Staub und aggressiven Sub-
stanzen geschützt ist – z. B. in einem Schaltschrank oder an einer
geeigneten Wand.
Hinweise für einen einwandfreien Betriebsablauf
Montieren Sie das Testomat 2000
ohne mechanische Spannungen.
Montieren Sie das Testomat 2000
terungsfreien Ort.
Einsatz des Testomat 2000
reich 0,3 bis 1 bar
Kontrollieren Sie bitte vor der Montage, ob eine Anpassung an einen
geringeren Betriebsdruck erforderlich ist. Im Auslieferungszustand ist
das Gerät für den Druckbereich 1 bis 8 bar ausgerüstet. Zum Betrieb
des Gerätes im Druckbereich 0,3 bis 1 bar ist der Durchflussregler-
kern
zu entfernen (z.B. beim Einsatz eines Kleinrieselers Typ R).
Hierzu ziehen Sie den Haltestift
heraus. Ziehen Sie dann den Reglerstopfen
der Bohrung. Entnehmen Sie danach den Durchflussreglerkern
und setzen Sie Reglerstopfen und Haltestift wieder ein.
Testomat 2000
Wählen Sie einen Montageort, bei dem der Wasserzulaufschlauch so
kurz wie möglich gehalten werden kann (max. 5 m)
Lassen Sie dabei bitte auf der linken Seite des Gerätes genügend
Platz zum Öffnen der Tür
Bohren Sie die Befestigungslöcher wie in nebenstehender Skizze
angegeben.
Befestigen Sie das Gerät mit drei Schrauben an einer geeigneten
Stelle im Schaltschrank oder an der Wand.
®
DUO - Gerät an einem Ort, an
®
DUO - Gerät senkrecht und
®
DUO - Gerät an einem erschüt-
®
DUO im Druckbe-
aus der Regler-/Filteraufnahme
®
DUO montieren
am Metallbügel aus
