7. Montage
7.1 Die Hohlwellenbohrung und die Welle von anhaftendem Schmutz, Öl und Fett gründlich reini-
gen, um einen Reibungskoeffizient von µ ≥ 0,15 an den Kontaktflächen zu gewährleisten.
7.2 Die Hohlwelle im Bereich, in dem die Schrumpfscheibe sitzt (Durchmesser d), leicht einölen.
7.3 Schrumpfscheibe auf die Hohlwelle aufschieben.
7.4 Welle und Hohlwelle ineinander schieben.
7.5 Spannschrauben von Hand über Kreuz anziehen. Schrumpfscheibe dabei so ausrichten,
dass Druck- und Gewindeflansch planparallel zueinander stehen.

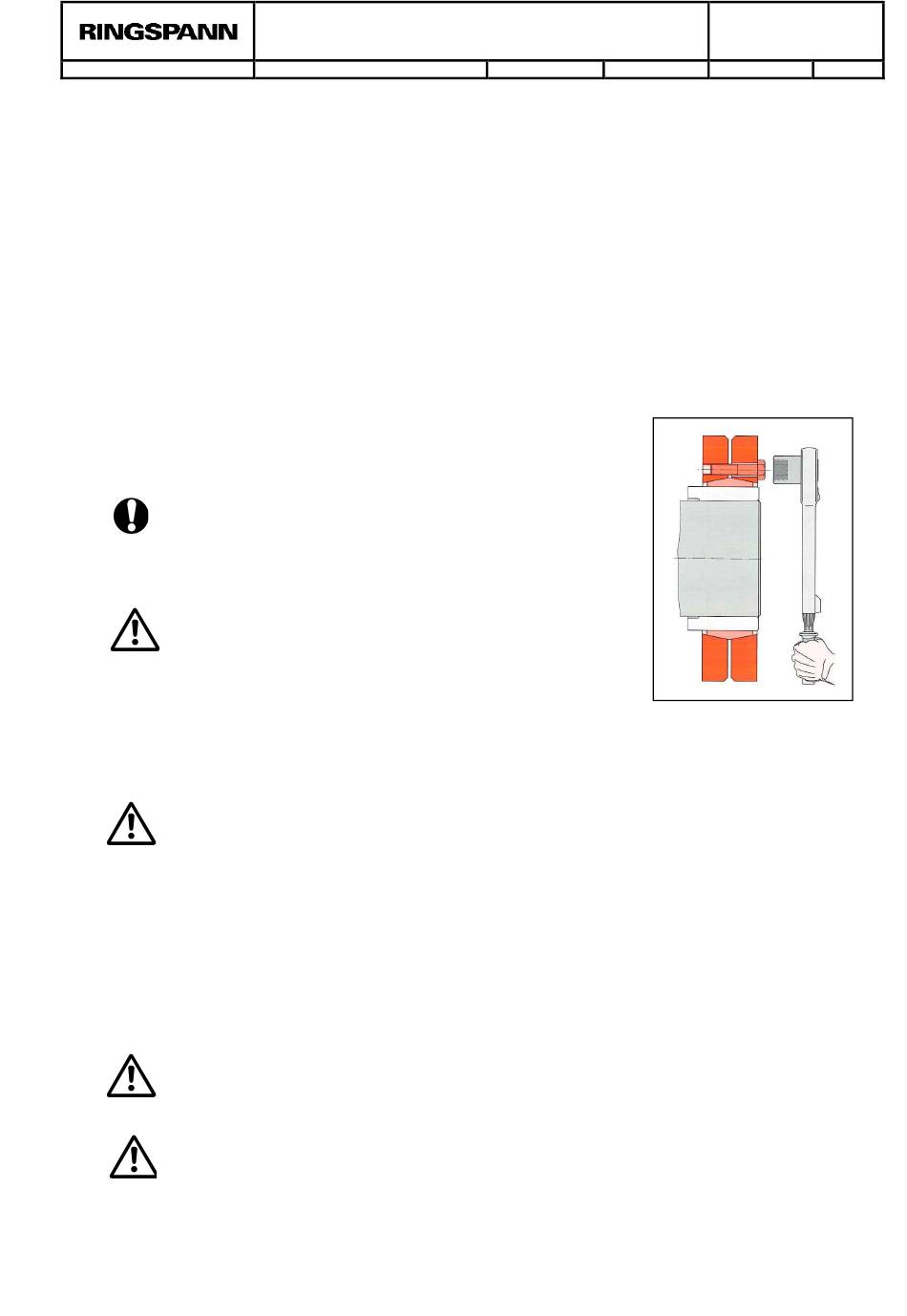

7.6 Spannschrauben im Uhrzeigersinn mit einem auf das Anzugs-
moment M eingestellten Drehmomentschlüssel anziehen.
s
Die Spannschrauben sind gleichmäßig um jeweils ¼ Um-
drehung in mehreren Umläufen anzuziehen. Der Vorgang
ist so lange zu wiederholen, bis sich beim Nachziehen
mit dem vollen Anzugsmoment M
dreht.
Fehlende oder beschädigte Spannschrauben nur durch
gleiche Schrauben mit der Güte 10.9 ersetzen, neue
Schrauben wie unter 9.2 beschrieben schmieren!
8. Demontage
8.1 Spannschrauben der Reihe nach in mehreren Stufen gleichmäßig lösen, um damit ein Ver-
kanten von Druckflansch und Gewindeflansch zu vermeiden.
Spannschrauben dabei auf keinen Fall vollständig aus den Gewindebohrungen
herausdrehen, da sonst Unfallgefahr besteht!
8.2 Die Schrumpfscheibe von der Hohlwelle abziehen.
9. Neumontage von demontierten Schrumpfscheiben
Bei der Wiederverwendung demontierter Schrumpfscheiben ist folgendes zu beachten:
9.1 Die Schrumpfscheibe komplett auseinander nehmen und gründlich von den Resten des
vom Hersteller bei Auslieferung auf die Kegelflächen aufgebrachten Schmierstoffs reinigen.
Sind die Kegelflächen der Schrumpfscheibe beschädigt, dann darf sie nicht
mehr verwendet werden und ist unbedingt gegen ein funktionsfähiges
Element auszutauschen.
Es muss sichergestellt sein, das nach der Reinigung und Schmierung bei
Wiedermontage die ursprüngliche Paarung von Druckflansch, Gewindeflansch
und Innenring beibehalten bleibt.
