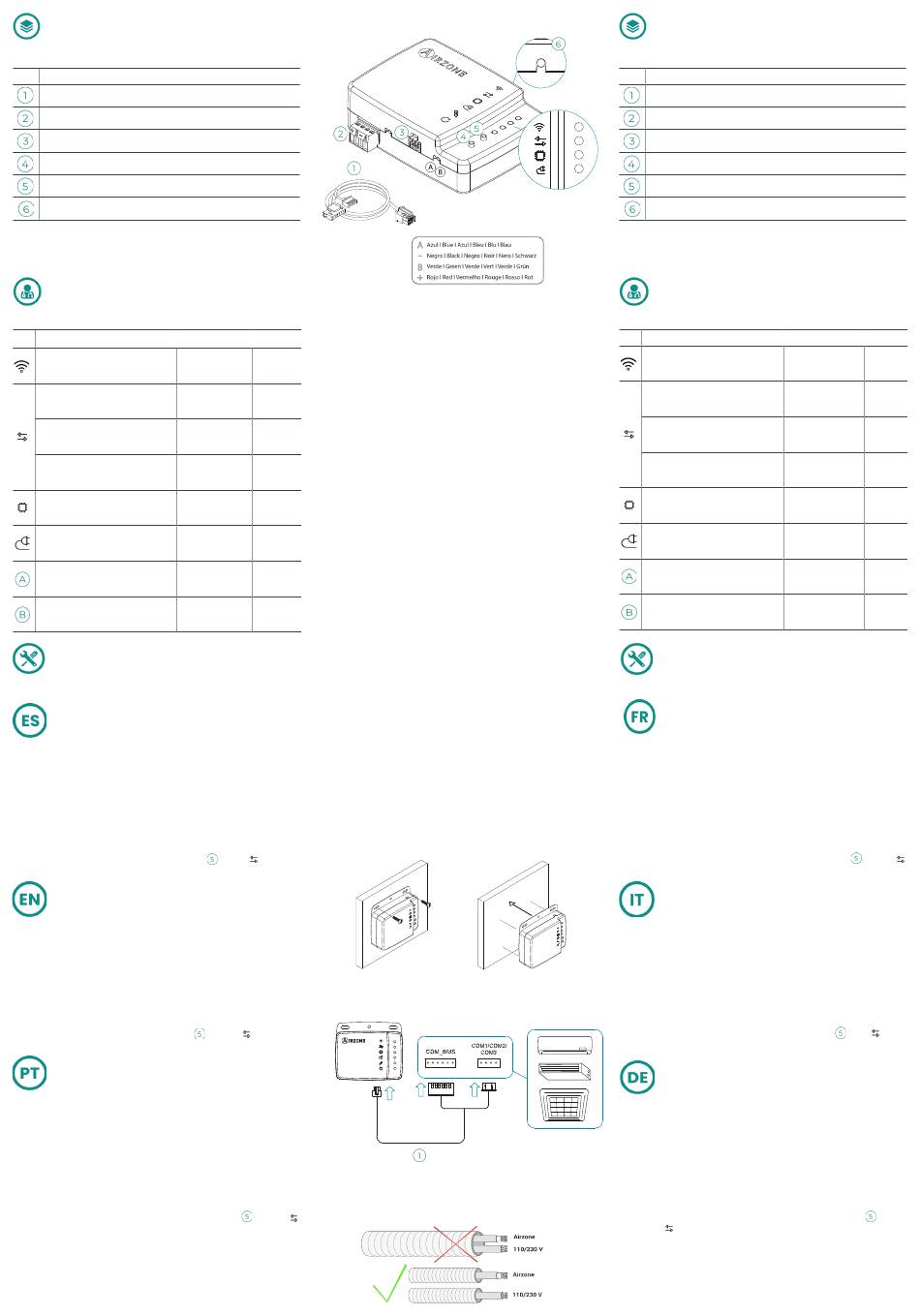

(ES) ELEMENTOS DEL DISPOSITIVO
(EN) DEVICE ELEMENTS
(PT) ELEMENTOS DO DISPOSITIVO
Nº
Descripción / Description / Descriçao
Cables de conexión a unidad / Unit connection wires / Cabos de ligaçao a
unidade
Puerto RS-485 / RS-485 port / Porta RS-485
Puerto unidad interior / Indoor unit port / Porta à unidade interior
Reinicio del dispositvo / Device reboot / Reinicie o dispositivo
Iniciar/Parar asociacion / Start/Stop association process / Iniciar/Parar
associação
Reseteo de fábrica / Factory reset / Reinicialização de fábrica
(ES) AUTODIAGNÓSTICO
(EN) SELF-DIAGNOSIS
(PT) AUTODIAGNÓSTICO
Nº
Significado / Meaning / Significado
Conexión a la red Zigbee
Connected to Zigbee network
Ligação à rede Zigbee
Comunicaciones TX/RX con Zigbee
TX/RX communication with Zigbee
Comunicação TX/RX com Zigbee
Modo de identificación
Identification mode
Modo de identificação
Pisca rapidamente
Vinculando dispositivo
Linking device
Ligando dispositivo
Actividad del microprocesador
Microprocessor activity
Atividade do microprocessador
Alimentación
Power supply
Alimentação
Transmisión de datos hacia la IU
Data transmission to the IU
Transmissão de dados à IU
Recepción de datos desde la IU
Data reception from the IU
Receção dos dados do IU
(ES) MONTAJE Y CONEXIÓN
(EN) ASSEMBLY AND CONNECTION
(PT) MONTAGEN E CONEXÃO
Configuración según el termostato:
a. Termostatos XK60 y XK117: acceda al menú de conf iguración de
instalador del termostato Gree y establezca el valor 01 en la función 10 (ver
manual de servicio de las unidades Gree).
b. Termostatos MKW90A, VAI1KD-CR, HPOFA-V y XE71-42G: acceda al
menú de configuración de instalador del termostato Gree y configure,
dentro de la opción ADDRESS SET, el parámetro "address mode" a 1. Tras
esto establezca el valor del parámetro "remote control address" a 1.
Realice el montaje mediante:
1.
a. Tornillos.
b. Adhesivo de doble cara.
Retire la alimentación de la unidad interior.
2.
Conecte su Aidoo a los terminales de la unidad interior, COM_BMS y
3.
COM1/COM2/COM3, mediante el cable suministrado.
Alimente la unidad interior. Compruebe los LEDs (ver apartado
4.
Autodiagnóstico).
Inicie el proceso de asociación pulsando
5.
rojo fijo hasta que el dispositivo se incluye en la red.
Configuration depending on the thermostat:
a. XK60 and XK117 thermostats: Access to the setting interface of the Gree
thermostat and set the value 01 in the function 10 (refer to the service
manual of the Gree units).
b. MKW90A, VAI1KD-CR, HPOFA-V and XE71-42G thermostats: Access to
the setting interface of the Gree thermostat and set, within the ADDRESS
SET option, the "address mode" parameter to 1. After that, set the value of
the "remote control address" parameter to 1.
Perform the assembly following the next step:
1.
a. Screw attachment.
b. Double-sided adhesive attachment.
Disconnect the indoor unit.
2.
Connect the Aidoo to the terminals of the indoor unit using the
3.
supplied cable, COM_BMS and COM1/COM2/COM3.
Power the indoor unit. Check the LEDs (see Self-diagnosis section).
4.
Start the pairing process by pressing
5.
red until the device is included in the network.
Configuração dependendo do termostato:
a. Termostatos XK60 y XK117: Aceda ao ecrã de ajuste de parâmetros do
termostato Gree e defina o valor 01 para a função 10 (consulte o manual de
serviço das unidades Gree).
b. Termostatos MKW90A, VAI1KD-CR, HPOFA-V e XE71-42G: Acesse a
interface de configuração do termostato Gree e defina, dentro da opção
ADDRESS SET, o parâmetro " address mode" para 1. Em seguida, defina o
valor do parâmetro " remote control address " para 1.
Faça a montagem com:
1.
a. Parafusos.
b. Fita adesiva de dupla face.
Retire a alimentação da unidade interior.
2.
Ligue o seu Aidoo com o cabo fornecido, ligue-o ao terminal da
3.
unidade interior, COM_BMS e COM1/COM2/COM3.
Alimente a unidade interior. Verifique os LEDs (consulte o secção de
4.
Autodiagnóstico).
Inicie o processo de emparelhamento premindo
5.
permanece vermelho até que o dispositivo seja incluído na rede.
(ES) Importante: El equipo debe alimentarse por una fuente de alimentación
limitada que cumpla la clase PS2 de la norma IEC 62368-1.
(EN) Important: The equipment shall be supplied by a limited power source
meeting class PS2 of the standard IEC 62368-1.
(PT) Importante: O equipamento deve ser alimentado por uma fonte de energia
limitada que atende a exigência da classe PS2 do padrão 62368-1 da IEC.
AZPV8WIRE04
2.5 m (8.2 ft)
Fijo
Azul
Steady
Blue
Fixo
Azul
Parpadeo
Rojo
Blinking
Red
Pisca
Vermelho
Parpadeo rápido
Rojo
Fast Blinking
Red
Vermelho
Fijo
Rojo
Steady
Red
Fixo
Vermelho
Verde
Parpadeo
Green
Blinking
Verde
Pisca
Fijo
Rojo
Steady
Red
Fixo
Vermelho
Parpadeo
Rojo
Blinking
Red
Pisca
Vermelho
Parpadeo
Verde
Blinking
Green
Pisca
Verde
(ES) Importante: Se recomienda mantener un control alternativo de la
unidad para situaciones de pérdida de conexión a la red.
(EN) Important: It is recommended to maintain an alternative control of the
unit for situations in which connection to the network is lost.
(PT) Importante: Recomenda-se manter um controlo alternativo da unidade
para situações de perda de ligação à rede.
(FR) Attention : Il est recommandé de prévoir un autre moyen de contrôle de
l'unité en cas de perte de connexion au réseau.
(IT) Importante: Si consiglia di mantenere un controllo alternativo dell'unità
per situazioni di perdita di connessione alla rete.
(DE) Wichtig: Es wird empfohlen, eine zusätzliche Steuerung des Geräts
vorzuhalten, falls die Netzverbindung ausfällt.
. El LED
permanece
1.
a.
3.
. The LED
remains solid
. O LED
Nº
Nº
b.
(FR) Attention : l'unité doit être alimentée par une source d'alimentation limitée
respectant la classe PS2 de la norme IEC 62368-1.
(IT) Importante: L'unità deve essere alimentata da una fonte di alimentazione
limitata nel rispetto della tipo PS2 della norma IEC 62368-1.
(DE) Wichtig: Das Gerät muss mit einer beGG1nzten Stromquelle betrieben werden,
die dem Abschnitt PS2 der Norm IEC 62368-1entspricht.
(FR) ELEMENTS DU DISPOSITIF
(IT) ELEMENTI DEL DISPOSITIVO
(DE) GERÄTEBESTANDTEILE
Description / Descrizione / Beschreibung
Câbles de connexion à l'unité / Cavi di collegamento a unità / Kabel für die
Einheit Installation
Port RS-485 / Porta RS-485 / RS-485-Port
Connexion à l'unité intérieure / Collegamento all'unità interna / Anschluss
an Innengerät
Réinitialisation du dispositif / Riavvio del dispositivo / Gerät-Neustart
Commencer/Arrêter l'association / Iniziare/Fermare associazione / Beginn/
Beenden der Partnerschaft
Réinitialisation d'usine / Reset di fabbrica / Werksreset
(FR) AUTODIAGNOSTIC
(IT) AUTODIAGNOSI
(DE) SELBSTDIAGNOSE
Signification / Significato / Bedeutung
Connecté au réseau Zigbee
Fixe
Collegamento alla rete Zigbee
Fisso
Ins Zigbee-Netzwerk eingebunden
Ein
Communications TX/RX avec Zigbee
Clignotement
Comunicazioni TX/RX con Zigbee
Lampeggia
TX/RX-Kommunikation mit Zigbee
Blinken
Mode d'identification
Clignotement rapide
Modo di identificazione
Lampeggio rapido
Identifizierungsmodus
Schnelles Blinken
Liasion de dispositif
Fixe
Collegamento del dispositivo
Fisso
Geräteanbindung
Fest
Activité du microcontrôleur
Clignotement
Attività del microprocessore
Lampeggia
Funktion der Mikrosteuerung
Blinken
Alimentation
Fixe
Alimentazione
Fisso
Versorgung
Fest
Transmission des données à IU
Clignotement
Trasmissione dei dati verso IU
Lampeggia
Datenübermittlung zum IU
Blinken
Réception des données de IU
Clignotement
Ricezione dei dati IU
Lampeggia
Datenempfang vom IU
Blinken
(FR) MONTAGE ET CONNEXION
(IT) MONTAGGIO E COLLEGAMENTI
(DE) MONTAGE UND VERBINDUNG
Configuration selon le thermostat :
a. Thermostats XK60 et XK117: Accédez aux paramètres du thermostat
Gree et réglez la valeur 01 de la fonction 10 (voir le manuel de maintenance
des unités Gree).
b. Thermostats MKW90A, VAI1KD-CR, HPOFA-V et XE71-42G : Accédez à
l'interface de configuration du thermostat Gree et réglez, dans l'option
ADDRESS SET, le paramètre « address mode» à 1. Ensuite, réglez la valeur
du « remote adresse de contrôle» à 1.
Procédez au montage :
1.
a. Par vis.
b. Par adhésif à double face.
Coupez l'alimentation de l'unité intérieure.
2.
Connectez votre Aidoo aux bornes de l'unité intérieure, COM_BMS et
3.
COM1/COM2/COM3, à l'aide du câble fourni.
Rétablir l'alimentation de l'unité intérieure. Vérifiez l'état des LEDs
4.
(voir la section Autodiagnostic).
Lancez le processus d'appairage en appuyant sur
5.
reste rouge fixe jusqu'à ce que l'appareil soit inclus dans le réseau.
Configurazione secondo il termostato:
a. Termostati XK60 e XK117: accedere al menu di conf igurazione
dell'installatore del termostato Gree, e impostare 01 sulla funzione 10
(vedere il manuale di servizio dell'unità Gree).
b. Termostati MKW90A, VAI1KD-CR, HPOFA-V e XE71-42G: Accedere al
menu di configurazione dell'installatore del termostato Gree, e nell'opzione
ADDRESS SET impostare il parametro "address mode" su 1. Dopodichè
impostare il valore del paramtero "remote control address" su 1.
Effettuare l'installazione:
1.
a. Con le viti.
b. Adesivo biadesivo.
Sospendere l'alimentazione dell'unità interna.
2.
Collega il Aidoo ai terminali della unità interna, COM_BMS e COM1/
3.
COM2/COM3, tramite il cavo in dotazione.
Alimentare l'unità interna. Verificare i LEDs (vedi sezione Autodiagnos).
4.
Avviare il processo di accoppiamento premendo
5.
rosso fisso finché il dispositivo non viene incluso nella rete.
Konfiguration gemäß Thermostat:
a. Rufen Sie den Einstellungsmodus des Thermostates Gree auf und
stellen Sie bei der Funktion 10 den Wert 01 (siehe das Wartungshandbuch
von den Gree Geräten).
b. Thermostate MKW90A, VAI1KD-CR, HPOFA-V und XE71-42G: Zugriff auf
die Einstelloberfläche des Gree-Thermostats und innerhalb der Option
ADDRESS SET den Parameter „address mode" auf 1 setzen. Danach den
Wert einstellen set des Parameters "remote control address" auf 1.
Durchführung der Montage:
1.
a. Durch Schrauben.
b. Doppelseitiges Klebeband.
Trennen Sie Stromversorgung des Innengeräts.
2.
Schließen Sie Ihr Aidoo an die Anschlüsse, COM_BMS und COM1/
3.
COM2/COM3, des Innengerätes an, mit dem mitgelieferten Kabel.
Schließen Sie die Stromversorgung des Innengeräts an. Überprüfen
4.
Sie die LEDs (Siehe abschnitt Selbstdiagnose).
Si Starten Sie den Kopplungsvorgang durch Drücken von
5.
leuchtet so lange rot, bis das Gerät in das Netzwerk eingebunden ist.
Bleu
Blu
Blau
Rouge
Rosso
Rot
Rouge
Rosso
Rot
Rouge
Rosso
Rot
Vert
Verde
Grün
Rouge
Rosso
Rot
Rouge
Rosso
Rot
Vert
Verde
Grün
. Le LED
. Il LED
rimane
. Die LED
