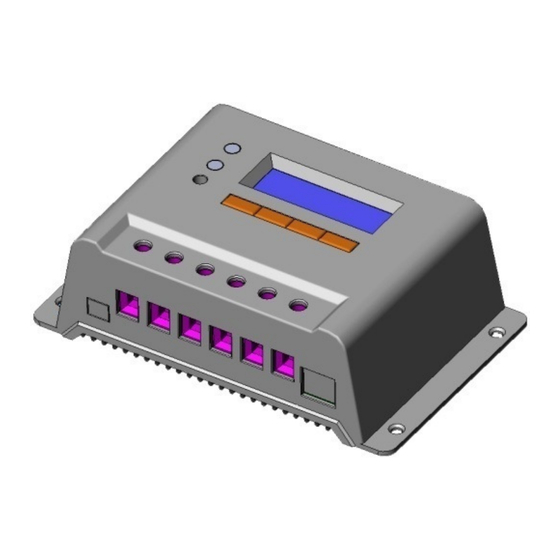

Epsolar ViewStar Serie Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ViewStar Serie
ViewStar Serie
ViewStar Serie
ViewStar Serie
——
—— Solarladeregler
——
——
Bedienungsanleitung
Vielen Dank, dass Sie unser Produkt gewählt haben!
Diese Anleitung beinhaltet wichtige Informationen bezüglich Montage,
Installation und Handhabung. Bitte lesen Sie die Bedienungsanleitung
sorgfältig, bevor Sie das Produkt benutzen und achten Sie auf die
empfohlenen Sicherheitsvorkehrungen.
EPSOLAR

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Epsolar ViewStar Serie

Inhaltszusammenfassung für Epsolar ViewStar Serie

  • Seite 1 EPSOLAR ViewStar Serie ViewStar Serie ViewStar Serie ViewStar Serie —— —— Solarladeregler —— —— Bedienungsanleitung Vielen Dank, dass Sie unser Produkt gewählt haben! Diese Anleitung beinhaltet wichtige Informationen bezüglich Montage, Installation und Handhabung. Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie das Produkt benutzen und achten Sie auf die...

  • Seite 3: Solarladeregler

    View Star —— —— Solarladeregler —— —— Netzspannung 12V⁄24V⁄48V Lade- / Entladestrom 10A⁄20A⁄30A⁄40A⁄50A⁄60A...

  • Seite 4: Inhaltsverzeichnis

    INHALT 1 Wichtige Sicherheitsanweisungen ..................1 2 Allgemeine Information ..................... 2 2.1 Produktübersicht ....................2 2.2 Profuktfunktionen ....................3 2.3 Optionales Zubehör ....................5 3 Installationsanweisung ....................... 6 3.1 Montage......................... 6 3.2 Verkabelung ......................8 4 Bedienung ......................... 11 4.1 PWM Technologie ....................11 4.2 Batterie Ladeinformation ..................

  • Seite 5: Wichtige Sicherheitsinformationen

    1 Wichtige Sicherheitsinformationen Bewahren Sie diese Anleitung gut auf! Diese Anleitung enthält Installations- und Bedienungsanleitung, sowie wichtige Sicherheitsinformationen. Die folgenden Symbole werden in der Anleitung benutzt um potentiell gefährliche, oder besonders wichtige Sicherheitsanweisungen zu markieren. Bitte lesen Sie die Anleitung sehr sorgfältig, wenn sie auf eines dieser Symbole stoßen.

  • Seite 6: Allgemeine Information

    2 Allgemeine Informationen Vielen Dank, dass Sie sich für ViewStar entschieden haben! Unsere Regler arbeiten vollkommen automatisch und das mit der fortschrittlichsten digitalen Technik. „Pulsweitenmodulation“ (PWM) kann die Lebensdauer einer Batterie um ein Vielfaches verlängern. Des Weiteren hat der Regler viele einzigartige Funktionen und ist einfach zu bedienen.

  • Seite 7: Produktinformationen

    2.2 Produktinformationen VS1024(N) / VS2024(N) VS2048(N) / VS30**(N) / VS40**(N) / VS50**(N) / VS60**(N)
  • Seite 8 1 – Lokaler Temperatursensor Regelt Lade-und Entladestrom falls kein extra Sensor angeschlossen ist. – Fehleranzeige LED Leuchtet die LED ist ein Fehler diagnostiziert worden. 3 – Lade LED Die LED zeigt den Ladestatus an. 4 – LCD-Display Hier können Einstellungen eingesehen und verändert werden. 5 –...

  • Seite 9: Optionales Zubehör

    2.3 Optionales Zubehör 1. Display-Fernbedienung (Modell：MT-100) Die digitale Display-Fernbedienung zeigt Systeminformationen, Fehlermeldungen und Systemstatus an. Es handelt sich um ein zusätzliches LED Display mit einfacher Bedienung. Das Display kann mittels mitgelieferter Befestigung in, oder an einer Wand befestigt werden. Mitgeliefert wird außerdem ein 1,5 Meter langes Anschlusskabel. 2.

  • Seite 10: Installationsanweisung

    3 Installationsanweisungen 3.1 Montage • Lesen Sie Bitte zuerst die gesamte Installationsanweisung bevor Sie den Regler installieren. • Geben Sie acht bei der Arbeit mit (Solar-)Batterien. Tragen sie einen Augenschutz und halten sie frisches Wasser bereit um eventuellen Kontakt mit Batterieflüssigkeit sofort abwaschen zu können.
  • Seite 11 WARNUNG: Explosionsgefahr! Installieren Sie den Regler nicht in der Umgebung von Nassbatterien und an keinem Ort, wo sich Batteriegase sammeln können. Schritt 1: Montage des Reglers Montieren Sie den Regler an einer gut belüfteten, vertikalen, trockenen, vor direkter Sonneneinstrahlung und hohen Temperaturen geschützten Stelle. Schritt 2: Verkabelung und Anschluss Halten Sie den Regler an die von Ihnen erwünschte Stelle.

  • Seite 12: Verkabelung

    3.2 Verkabelung ACHTUNG: Halten Sie die vorgegebene Anschlussreihenfolge unbedingt ein, um den Regler nicht zu beschädigen. ACHTUNG: Achten Sie auf Plus-und Minuspole. VORSICHT: Schließen Sie nur Lastausgänge und Module an, die nicht die zulässigen Stromstärken und Spannungen des Reglers überschreiten! ACHTUNG: Achten Sie bei mobilen Anlagen (z.B.
  • Seite 13 übereinstimmen. Achten Sie beispielsweise bei 12V Verbrauchern darauf, dass die angeschlossene Batteriespannung ebenfalls 12V beträgt (und nicht etwa 24V). Selbiges gilt auch in umgekehrter Weise. Benutzen Sie, wenn möglich auch einen Sicherheitsschalter am Batterie- und Lastausgangsanschluss. Schalten Sie diesen jedoch erst an, wenn Sie sicher gestellt haben, dass alles richtig verkabelt ist.
  • Seite 14 Schritt 1: Verkabelung WICHTIG: Schließen Sie zuerst Batterie, dann Lastausgang und als letztes das Solarmodul an, um einen Fehler bei der automatischen Spannungserkennung auszuschließen. Stellen Sie nun sicher, dass alle 6 Anschlüsse korrekt angeschlossen und fest angezogen sind. Solarmodul Schritt 2: Inbetriebnahme Wenn der Regler hochfährt, zeigt das LCD-Display den Initialisierungsbildschirm an und die 2 Indikator-LEDs leuchten einmal.

  • Seite 15: Bedienung

    4 Bedienung 4.1 PWM Technologie (Pulsweitenmodulation) Der Regler reguliert den Ladestrom automatisch, mittels PWM-Technologie. Mit stufenloser Regelung, von 0-100% kann die Batterie schnell und sicher geladen werden, egal welche Art von Photovoltaik-System Sie benutzen. Durch PWM wird der Ladestrom moduliert und gepulst an die Batterie weitergegeben und lädt diese so schnell und sicher.
  • Seite 16 ·Erhaltungsladung Nachdem die Batterie mittels Nachladung voll aufgeladen wurde, reduziert der Regler den Ladestrom. Bei einer vollen Ladung gibt es keine weiteren chemischen Reaktionen innerhalb der Batterie sondern zusätzliche Ladung führt nur zu Hitze und Gasbildung. Ladestrom und Spannung werden soweit verringert, dass sich Hitze und Gas im inneren der Batterie zurückbilden und dennoch ein gewisser Teil des Ladestroms aufgenommen werden kann.

  • Seite 17: Hmi Benutzeroberfläche

    Säurebatterien können von der Ausgleichsladung profitieren, da diese dem allgemein eintretenden Verschleiß der Batterie entgegenwirken kann. Die Ausgleichsladung erhöht die Spannung der Batterie über den normalen Wert hinaus, was wiederum zu Gasbildung und Druck innerhalb der Batterie führt, bricht aber die Sulfatschichten im Inneren der Batterie auf und kann eventuelle Verschleiß-und Alterungserscheinungen beseitigen.
  • Seite 18 ■ Bedienung ： MENU/← : Menü / “nach links” : “nach oben” / Zahl/Wert erhöhen ↑/ + ↓/ - : ”nach unten” / Zahl/Wert verringern ENTER/→ : Eingabe / “nach rechts” • • • • Lade-LED LEUCHTET GRÜN, wenn die Sonne scheint und die Batterie geladen werden kann, Lade LED Tabelle 4-1 Farbe...
  • Seite 19 Fehler LED Tabelle 4-2 Art des Farbe Ladestatus Leuchtens PV：OverCurrent、Measure Err、 MOS- I Short、MOS-C Short、 MOS Break BATT：OVD、Error、OverTemp blinkt LOAD：Overload、Short、 MOS Short、Error DEVICE：OverTemp...

  • Seite 20: Bedienung Und Anzeige Des Reglers

    4.4 Bedienung und Anzeige des Reglers Installations – Anleitung Um ihren Regler möglichst schnell und zugleich effektiv einzustellen empfiehlt es sich, die folgenden elementaren Einstellungen sofort nach Inbetriebnahme einzustellen! 1.Batterietyp und Kapazität: Stellen Sie zu aller erst ihren Batterietyp und Kapazität ein! (Es ist besonders wichtig dies als erstes zu tun, da der Regler mit falschen Batterieeinstellungen möglicherweise nicht korrekt, beziehungsweise wie gewünscht arbeitet.)
  • Seite 21 • • • • Lastausgangs-Einstellungen 1. Von Sonnenuntergang bis Sonnenaufgang ( light On /Off ) Wenn die PV-Modulspannung bei/nach Sonnenuntergang unter den eingestellten Grenzwert sinkt, schaltet der Regler nach konfigurierbarer Wartezeit den Lastausgang zu. Überschreitet die Modulspannung bei/nach Sonnenaufgang den eingestellten Wert, so schaltet der Regler den Lastausgang nach gewünschter Wartezeit wieder ab.

  • Seite 22: Anzeigebildschirm

    Hauptmenü Wenn der Regler hochgefahren ist, zeigt er automatisch den Anzeigebildschirm an. Drücken Sie MENU/← um zum 1. Teil des Hauptmenüs zu wechseln. Folgendes wird angezeigt: 1．Monitoring 2．Device Set 3．Parameter Set 4．Load Set ↓/ - Drücken Sie um sich nach unten durch das Menü zu wählen. Nach viermaligem drücken erreichen Sie den 2.

  • Seite 23: Pv-Modul: Spannung Und Strom

    1.1. PV-Modul: Spannung und Strom Aktuell produzierte Spannung, sowie Stromstärke des PV-Moduls werden angezeigt. 14.5V 7.2A 1.2. Batterie: Spannung und Strom Aktuelle Spannung der Batterie wird angezeigt. Ein Minus vor der angegebenen Stromstärke zeigt an, dass sich die Batterie gerade mit diesem Wert entlädt. Ein Plus zeigt an, dass die Batterie gerade mit diesem Wert geladen wird.

  • Seite 24: Ladestrom Und Spannung

    1.4. Ladestrom und Spannung Dieses Menü zeigt Strom und Spannung des Lastausgangs an. LOAD 12.5V 5.5A 1.5. Uhrzeit und Systemstatusanzeige Dieses Menü zeigt die aktuelle Uhrzeit und den Status des Systems. Falls Sie die manuelle An-/Abschaltung des Lastausgangs ausgewählt haben können Sie in diesem Menü...

  • Seite 25: Systemstatus

    1.6. Systemstatus Das nächste Menü zeigt den Systemstatus an. PV : Disconnect BATT : NoCharge / Normal LOAD : On DEVICE : Normal ：(PV-Status) (angeschlossen) (nicht angeschlossen) (Messfehler) Connect Disconnect Measure Err Over Current MOS-I Short MOS-C Short (Überlastung) (MOS-I Kurzschluss) (MOS-C Kurzschluss) MOS Break (MOS defekt)

  • Seite 26: Uhrzeit/Datumseinstellungen

    ：(Status des Lastausgangs) LOAD (an) (aus) (Überspannung) OverLoad Short Error MOS Short (Kurzschluss) (Fehler) (MOS-Kurzschluss) DEVICE ： (Status des Geräts) Normal OverTemp (Normal) (Überhitzung) 2. Uhrzeit und Datumseinstellung (2. Device Set) 2．Device Set Wählen Sie im Hauptmenü den Punkt aus, um zum Menü für die Uhrzeit und Datumseinstellung zu gelangen und folgende Informationen angezeigt zu bekommen.
  • Seite 27 Um die Einstellungen zu sichern navigieren Sie zum untersten Parameter („BACKLIGHT“) und drücken Sie erneut die „ENTER“-Taste. Anschließend erscheint folgendes: Device Set Wählen Sie mittels „+“-Taste und „-“-Taste Date : 12 – 05 - 2011 Time : 12 : 24 : 23 „...

  • Seite 28: Parameter Set

    3. Lade-und Entladeeinstellungen ( 3. Parameter Set) 3．Parameter Set Wählen Sie im Hauptmenü aus, um Einstellungen bezüglich Lade- und Entladevorgang vorzunehmen. Drücken Sie die „MENÜ“-Taste um zum vorherigen Menü zurückzukehren. Nehmen Sie nur Änderungen gemäß der Tabelle in Kapitel 6 vor! 3.1.
  • Seite 29 Parameter Set Equal Chrg : 14.6V Bei einer Gelbatterie können Boost Chrg : 14.4V Parameter nicht Float Chrg : 13.8V verändern! Parameter Set Boost V. Rect : 13.2V Low V. Rect : 12.6V Under V. Rect : 12.2V Parameter Set Under V.

  • Seite 30: Lastausgangseinstellungen

    4. Lastausgangs-Einstellungen ( 4. Load Set ) 4．Load Set aus und drücken Sie die „ENTER“-Taste. Wählen Sie im Hauptmenü Folgendes erscheint auf dem Display: Manual Light On / off Light On + Timer Time ﹡Achten Sie darauf, dass die eingestellte Grenzspannung für tagsüber etwa mindestens 1V höher eingestellt werden sollte, als die Grenzspannung für nachts.

  • Seite 31: Von Sonnenuntergang Bis Sonnenaufgang

    4.2. Von Sonnenuntergang bis Sonnenaufgang Light On / off, so wird Ihnen folgendes Wählen Sie in den Lastausgangs-Einstellungen angezeigt: Light Control On : 05.0 V Delay ：10 m Off : 06.0 V Delay ：10 m Wählen Sie mittels „ENTER“-Taste und „MENÜ“-TASTE den gewünschten Parameter und verändern Sie diesen mittels „+“-Taste und „-“-Taste.
  • Seite 32 Light On + Timer. Das LCD-Display Wählen Sie in den Lastausgangs-Einstellungen zeigt folgendes: Light Timer Control On : 05.0 V Delay ：10 m Off : 06.0 V Delay ：10 m Work Time : 10 : 00 : 00 Wählen Sie mittels „ENTER“-Taste und „MENÜ“-TASTE den gewünschten Parameter und verändern Sie diesen mittels „+“-Taste und „-“-Taste.

  • Seite 33: Zeitabhängige Lastausgangschaltung

    4.4. Zeitabhängige Lastausgangschaltung Time Wählen Sie in den Lastausgangs-Einstellungen um zur zeitabhängigen Lastausgangsschaltung zu gelangen. Folgendes wird angezeigt: Time Control 1 On Time : 07 : 20 : 00 Off Time : 15 : 00 : 00 Wählen Sie mittels „ENTER“-Taste und „MENÜ“-TASTE den gewünschten Parameter und verändern Sie diesen mittels „+“-Taste und „-“-Taste.

  • Seite 34: Batterieeinstellungen

    Single Wenn Sie als Einstellung wählen, steht ihnen nur das Zeitintervall von „Time Control 1 zur Verfügung. ( „Time Control 2“ hat dann keinen Effekt mehr) Time Control 2 On Time : -- : -- : -- Off Time : -- : -- : -- Double Single Haben Sie alle gewünschten Änderungen vorgenommen, sichern Sie ihre Eingaben auf...

  • Seite 35: Werkseinstellungen

    6. Werkseinstellungen (6. Factory Reset) Falls Sie den Regler auf die Werkseinstellungen zurücksetzten möchten wählen Sie im 6．Factory Reset zweiten Teil des Hauptmenüs den Unterpunkt aus. Factory Reset Factory Reset Cancel Factory Reset RESET SUCCESS！...

  • Seite 36: Sicherheit, Problemlösung Und Wartung

    5 Sicherheit, Problemlösung und Wartung 5.1 Sicherheit ·PV-Modul Kurzschluss Hat das PV-Modul einen Kurzschluss, beseitigen sie diesen. ·Überladung des Lastausgangs Wenn der gelieferte Strom über das maximale Verbrauchspensum hinausgeht, schaltet der Regler den Lastausgang ab. Beseitigen Sie den Fehler und starten Sie den Regler neu. ·Kurzschluss des Lastausgangs Geschützt gegen Kurzschluss! Beseitigen Sie den Fehler und starten Sie den Regler neu.

  • Seite 37: Problembehandlung

    5.2 Problembehandlung Mögliche Fehler Ursachen Lösung Lade-LED leuchtet nicht, PV-Modul Stellen Sie sicher, dass PV-Modul und obwohl die Sonne auf die nicht Batterie korrekt angeschlossen sind. PV-Module scheint. angeschlossen Einstellungen zeigen: PV- Modul nicht angeschlossen. Batterie wird nicht geladen Ladestrom ist Stellen Sie sicher, dass der Ladestrom ihrer PV-Einstellungen höher als der...
  • Seite 38 Ladevorgang Überhitzung Wenn die Regler oder Batterietemperatur abgeschaltet Batterieeinstellungen 85°C übersteigt schaltet der Regler zeigen: Over Temp automatisch ab. Sinkt die Temperatur unter 75°C nimmt der Regler den Betrieb wieder auf. Ladevorgang Fehler beim Starten Sie den Regler neu. Falls der Fehler abgeschaltet Erkennen der immer noch angezeigt wird kontaktieren Sie...

  • Seite 39: Wartung

    Lade-und Entladevorgang Entlade- Starten Sie den Regler neu. Falls der Fehler sind abgeschaltet. technik Lastausgangseinstellungen beschädigt immer noch angezeigt wird kontaktieren Sie zeigen: MOS-I ihren Hersteller. Schließen sie den Regler Short、Error. sofort komplett ab! Lade-und Entladevorgang Regler Wenn die Regler oder Batterietemperatur sind abgeschaltet.

  • Seite 40: Garantie

    durch Insekten und Nagetiere, angesammelte Verschmutzung aller Art, Anzeichen von Überhitzung und lose Schrauben. • Stellen Sie sicher, dass Ihre Hauselektrik vor eventuellen Blitzschlägen geschützt ist um den Regler nicht zu gefährden. Achtung: Gefahr eines elektrischen Schlages! Stellen Sie sicher, dass der Regler nicht an den Strom angeschlossen ist, bevor sie die oben genannten Wartungsarbeiten ausführen, um sich nicht zu gefährden.
  • Seite 41 2. Solarmodule mit höherer Leistung als maximal für diesen Regler zugelassen. 3. Unerlaubter Veränderung, oder eigenmächtiger Reparatur. 4. Beschädigung beim Transport. 5. Schaden durch äußere Umwelteinflüsse wie Überspannung (Blitz, Wechselstrom), Hitze oder Feuchtigkeit. 6. Mechanischer Beschädigung oder überzogener Anschlussklemmen.

  • Seite 42: Technische Daten

    7 Technische Daten Model NO： ： ： ： ＊＊＊＊ ＊＊＊＊ ＊＊＊＊ VS＊＊＊＊ 1024 2024 3024 4024 5024 6024 ＊＊ ＊＊ ＊＊＊＊ ＊＊ ＊＊ ＊＊N VS＊＊ Elektrische Daten Nominale 12V⁄24V Autoerkennung Systemspannung Maximale Batteriespannung Maximale Spannung Maximaler Ladestrom Spannungsabfall beim ≤0.24V Laden Spannungsabfall beim ≤0.16V...
  • Seite 43 Model NO： ： ： ： ＊＊＊＊ ＊＊＊＊ ＊＊＊＊ VS＊＊＊＊ 2048 3048 4048 5048 6048 ＊＊＊＊ ＊＊＊＊ ＊＊＊＊N VS＊＊＊＊ Electrical Parameters Nominale 12V⁄24V⁄48V Auto work Systemspannung Maximale Batteriespannung Maximale Spannung Maximaler Ladestrom Spannungsabfall beim ≤0.24V Laden Spannungsabfall beim ≤0.16V Verbraucher Eigenverbrauch ≤18mA System TTL232 level / RJ45 interface...
  • Seite 44 * Nur für Säurebatterie Sealed Flooded Ladeparameter 17V; ×2⁄24V; ×4⁄48V Überspannung 15V; ×2⁄24V; ×4⁄48V norm 16V; ×2⁄24V; ×4⁄48V 16V; ×2⁄24V; ×4⁄48V Maximale 14V; ×2⁄24V; ×4⁄48V Ladespannung norm 15.5V; ×2⁄24V; ×4⁄48V 16V; ×2⁄24V; ×4⁄48V Wiederaufnahme 14V; ×2⁄24V; ×4⁄48V nach Überspannung norm 15V;...
  • Seite 45 12.6V; ×2⁄24V; ×4⁄48V Wiederaufnahme nach Unterspannung 11.8V; ×2⁄24V; ×4⁄48V Warnung norm 12.2V; ×2⁄24V; ×4⁄48V 12.4V; ×2⁄24V; ×4⁄48V Unterspannung 11.6V; ×2⁄24V; ×4⁄48V Warnung norm 12V; ×2⁄24V; ×4⁄48V 11.8V; ×2⁄24V; ×4⁄48V Unterspannung 10.5V; ×2⁄24V; ×4⁄48V Abschaltung norm 11.1V; ×2⁄24V; ×4⁄48V 11V; ×2⁄24V; ×4⁄48V Tiefentladung 10.5V;...
  • Seite 46 mm(inches) 150(5.9) 162(6.38) VS1024(N) Maße...
  • Seite 47 150(5.9) 162(6.38) VS2024(N) oben // VS2048(N) & VS3024(N) unten 191(7.52) 200(7.87)
  • Seite 48 VS2048(N) & VS3024(N) Maße 201(7.91) VS3048(N) & VS4024(N) oben // VS4048(N) & VS5024(N) unten VS2048(N) & VS3024(N) Dimensions 195(7.68) 205(8.07)
  • Seite 49 VS5048(N) & VS6024(N) 195(7.68) 205(8.07)
  • Seite 50 VS6048(N)
  • Seite 52 Version: 6.0...
  • Seite 53 Westech-Solar Energy GmbH Tel：+49 89 89545770 Fax：+49 89 89545771 verkauf@westech-solar.com E-mail： Website：www.westech-solar.com BEIJING EPSOLAR TECHNOLOGY CO., LTD. Tel：010-82894112 / 82894962 Fax：010-82894882 E-mail：info@epsolarpv.com Website: www.epsolarpv.com...
