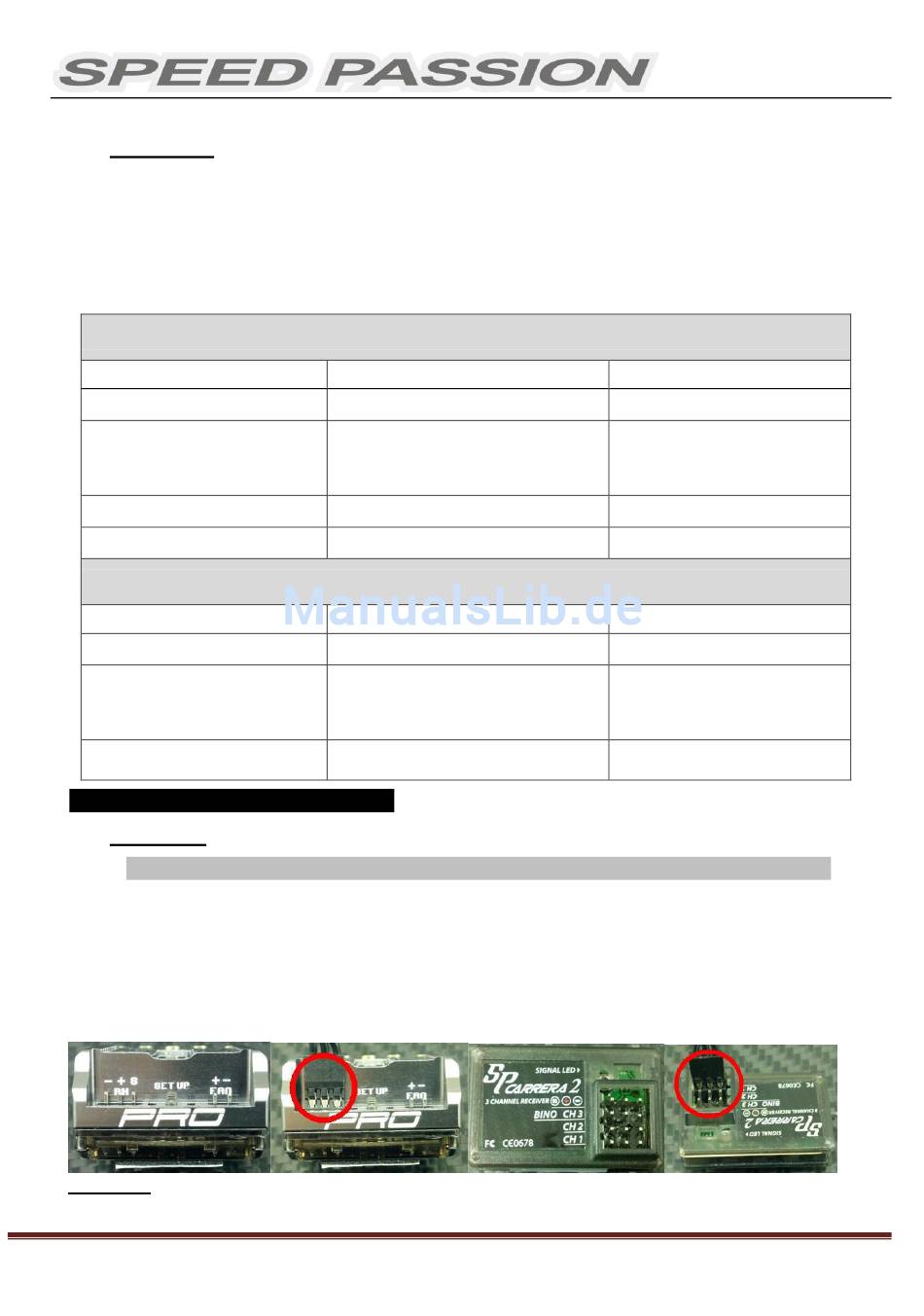

3. Status-LED:

* Bei angeschlossenem Akku zeigt die Status-LED des eingeschalteten Reglers automatisch den Typ des
angeschlossenen Motors (mit/ohne Sensor) an.
*Wird im Sensor-Modus das Sensorkabel abgezogen, schaltet der Regler automatisch in den sensorlosen
Modus.
Zustand
Akkuspannung niedrig
Regler und Motor heiß
(95 ℃)
Sensor-Motor
Sensorloser Motor
Zustand
Akkuspannung niedrig
Regler und Motor heiß
(95 ℃)
Sensorloser Motor
Benutzung der Regler der Reventon-Serie
4. Anschluss:
4.1 Regler, Motor, Empfänger, Akku und Servo wie im nachstehenden Diagramm anschließen.
Die Plus- "+" und Minus- "-" Kabel des Reglers werden jeweils an den dementsprechenden Plus- bzw.
Minuspol des Akkus angeschlossen. Die Motorkabel A, B und C werden an die entsprechenden Anschlüsse
des Motors angeschlossen. Die "SET"-Taste dient der Programmierung des Reglers. Der Anschluss "Fan"
dient der Stromversorgung des Lüfters.
Das Empfängerkabel des Reglers (schwarz/rot/weißes Kabel) wird am Empfänger in die Buchse des
Gaskanals gesteckt (normalerweise THR oder CH2).
goldfarbene Kontakte)
HINWEIS: Der Kondensator MUSS an den Plus-(+) und Minus-(-) Pol des Reglers angeschlossen werden.
OHNE KONDENSATOR WIRD DER REGLER BESCHÄDIGT!
King-Golden Limited
Status-LED Sensor-/sensorloser Regler
Status-LED
Rote LED
Orange LED
Rote und Orange LED
Orange LED
Status-LED sensorloser Regler
Status-LED
Rote LED
Orange LED
Orange LED
Bedienungsanleitung Speed Passion Reventon Pro 2 S LiPo
V1.2 Stand: 30. Aug 2012
Zustand der LED
Zustand der LED
Ausrichtung wie auf diesem Foto (Blick auf
Blinkt
Blinkt
Leuchtet
Leuchtet
Blinkt
Blinkt
Leuchtet
Seite 4
