Detector PC2003 Programmierung
Auswerteeinheit
Verwandte Anleitungen für Detector PC2003
Inhaltszusammenfassung für Detector PC2003

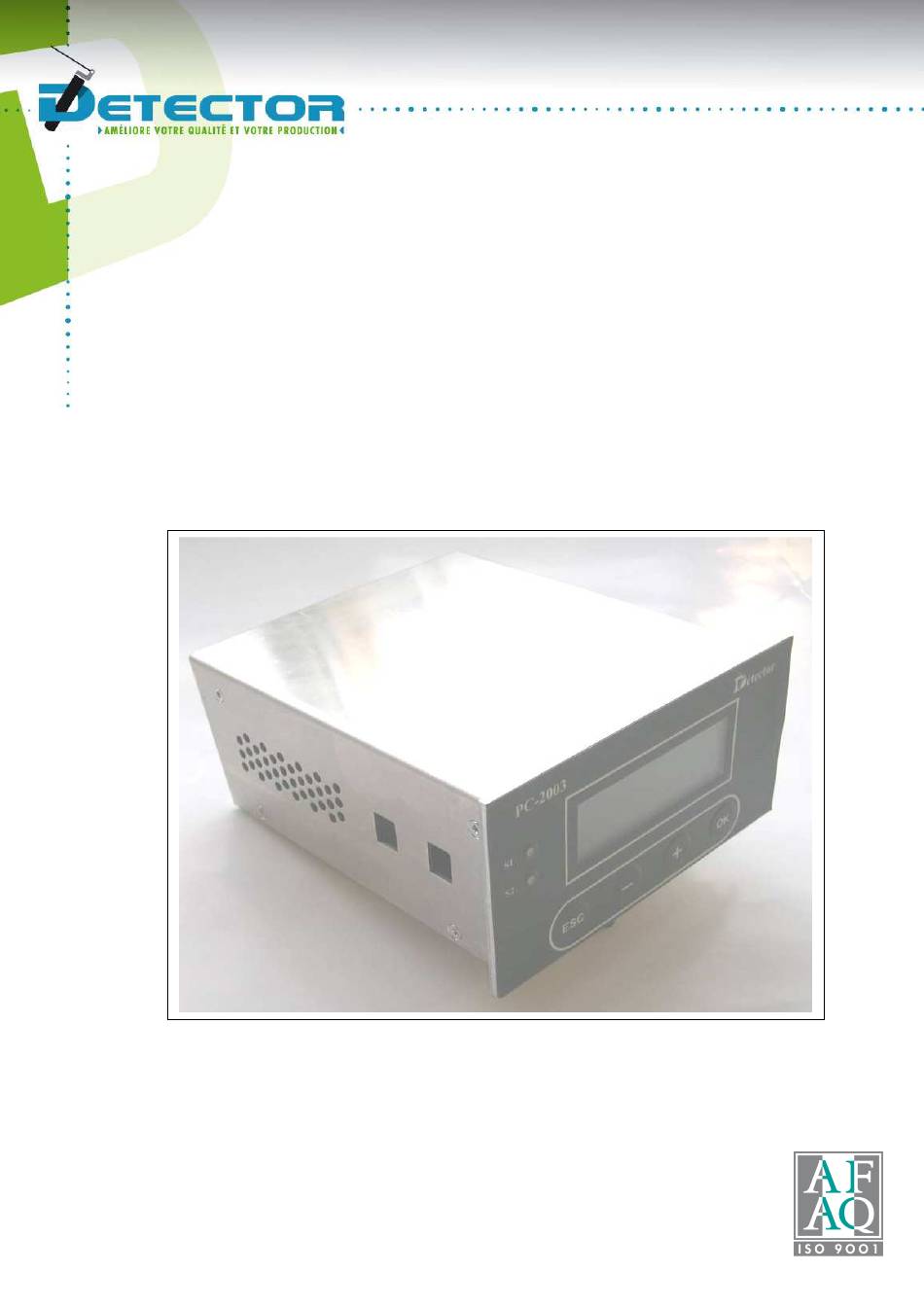

- Seite 1 Deutsch Bedienungsanleitung für die Programmierung PC2003 www.detector-france.com PROPC2003DE – Version A...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung für die Programmierung Auswerteeinheit PC 2003 Deutsch 1 EINFÜHRUNG 2 PARAMETRIERUNG 2.1 Einstellung der Referenzen 2.2 Einstellung der Toleranzen 3 STEUERUNGSFUNKTIONEN 3.1 Maskierung einer Messung 3.2 Verschiebung einer Messung 3.3 Parametrierbarer Stopp der Maschine 3.4 Tabelle für den Programmiermodus Seite 1/14 PROPC2003DE –... -
Seite 3: Einführung
Zögern Sie nicht, sich bei allen weiteren Fragen mit uns oder unserem Service Partner in Verbindung zu setzen. Ein Techniker steht Ihnen gerne zur Verfügung. Der PC2003 wurde entwickelt, um mit Hilfe eines Messtasters Typ LVDT eine Länge oder einen Durchmesser zu messen (je nach dem verwendeten mechanischen Gehäuse). Es sind drei Arten von Messungen möglich: Bergkamm, Bergkamm überwacht und... - Seite 4 Diese Einheit umfasst weitere Funktionen, wie z.B. die Maskierung einer Messung bei einer Materialladung, den Messbericht oder auch die Funktion Stopp der Maschine. Der PC2003 kann auf die meisten Kurvengesteuerten Mehr-/Einspindler Maschinen, aber auch auf CNC-gesteuerte Maschinen montiert werden. Die Bedienerfreundlichkeit durch Menüführung ermöglicht ein einfaches Navigieren und eine schnelle Bedienung durch jeden Benutzer.
-
Seite 5: Parametrierung
Bedienungsanleitung für die Programmierung Auswerteeinheit PC 2003 Deutsch 2. Parametrierung 2.1 Einstellung der Referenzen Die Einstellung der Referenz ermöglicht, das Messsystem auf die Maschine zu eichen. Die Referenznahme darf nur erfolgen, nachdem die Einheit korrekt verkabelt ist und die Maschine eingestellt wurde (Teil ist gerüstet), damit die zu messende Größe eine mittlere und stabile Größe ist (ohne Abweichung der Maschine). - Seite 6 Bedienungsanleitung für die Programmierung Auswerteeinheit PC 2003 Deutsch EINSTELLUNG REFERENZ EINSTELLUNG REFERENZ KANAL 1 VON HAND: KANAL 1 AUTOMATIK: NULLWERT +0,000mm 2 TEIL(E) SPEICHERN MIT OK SPEICHERN MIT OK Diese Seite ermöglicht, den Wert des Messgerätes unmittelbar anzuzeigen dann und somit das Werkstück mit diesem in Kontakt zu bringen, indem die EINSTELLUNG REFERENZ Trommel manuell indexiert wird.
- Seite 7 Bedienungsanleitung für die Programmierung Auswerteeinheit PC 2003 Deutsch TOLERANZEN REFERENZEN KANAL 1 TOLERANZEN -> REFERENZEN ZEICHNUNGSWERT -> REFERENZEN STATISTIKEN +00.000mm STATISTIKEN SPEICHERN MIT OK dann REFERENZEN KANAL 1 ZEICHNUNGSWERT +19.500mm SPEICHERN MIT OK TOLERANZEN -> REFERENZEN STATISTIKEN KANAL 1 : +0.000mm KANAL 2 : +0.000mm...
-
Seite 8: Einstellung Der Toleranzen
Bedienungsanleitung für die Programmierung Auswerteeinheit PC 2003 Deutsch 2.2 Einstellung der Toleranzen Die Einstellung der Toleranzen ermöglicht, die Grenzen zu definieren, bei deren Überschreitung die Auswerteeinheit durch einen Stopp der Maschine reagiert. Diese Toleranzen werden in Bezug auf eine Referenz eingestellt, die ihrerseits vorher eingestellt werden muss. -
Seite 9: Steuerungsfunktionen
Bedienungsanleitung für die Programmierung Auswerteeinheit PC 2003 Deutsch 3. STEUERUNGSFUNKTIONEN 3.1 Maskierung einer Messung Diese Funktion ermöglicht die Maskierung einer Messung nach Materialladung. Das (kurze) Ladeteil wird aus dem Messvorgang ausgeklammert, ohne die Maschine anzuhalten. Die Maskierung einer Messung kann wie folgt konfiguriert werden: - Entweder inaktiv (keine Maskierung) - oder mit N Impulse des Eingang VALID (N = 1 und 25) nach dem Impuls des Eingang MASKIERUNG. -
Seite 10: Verschiebung Einer Messung
Bedienungsanleitung für die Programmierung Auswerteeinheit PC 2003 Deutsch -> MASKIERUNG MES. MASKIERUNG MES VERSCHIEBUNG MES. -> KANAL 1 MASCHINENSTOPP KANAL 2 Hier ein Beispiel, um diese Funktion besser zu verstehen: Alles hängt von der Station ab, an der die Ladung der Maschine vollzogen wird, und an welcher Station der Messtaster angebracht ist. - Seite 11 Bedienungsanleitung für die Programmierung Auswerteeinheit PC 2003 Deutsch MASKIERUNG MES. -> VERSCHIEBUNG MES. MASCHINENSTOPP Diese Seite erscheint nur, wenn Sie über ein Gerät PC2003B (2kanalig) verfügen. VERSCHIEBUNG MES.: -> KANAL 1 KANAL 2 Definieren Sie die Anzahl der Messungen, die der Verschiebung VERSCHIEBUNG KANAL 1 entsprechen, nach NACH 1 MESSUNG...
-
Seite 12: Parametrierbarer Stopp Der Maschine
Bedienungsanleitung für die Programmierung Auswerteeinheit PC 2003 Deutsch 3.3 Parametrierbaren Stopp der Maschine Die Parametrierung des „Stop Maschine“ Ausgangs erweist sich als sehr nützlich für den Fall, dass man nicht wünscht, die Produktivität durch einen Stopp der Maschine zu schmälern, während die als Fehlerhaft gemessenen Werkstücke mit Hilfe eines von den Kontakten MINI und MAXI gesteuerten Abgreifsystems von der Produktion getrennt werden. -
Seite 13: Tabelle Für Den Programmiermodus
Bedienungsanleitung für die Programmierung Auswerteeinheit PC 2003 Deutsch 4.4 Tabelle für den Programmiermodus Diese Tabelle ist eine Zusammenfassung aller in der Elektronikeinheit vorhandenen Menüs und Einstellungen. MESSUNG TOLERANZEN TOLERANZEN Einstellung der Toleranz in einem Bereich von ± 2mm MONTAGE REFERENZEN KANAL 1 PARAMETER STATISTIKEN... - Seite 14 Bedienungsanleitung für die Programmierung Auswerteeinheit PC 2003 Deutsch Durchführung der Einstellung MESSUNG PARAMETER TASTER VORSPANNUNG VORSPANNUNG: des Messtasters im MONTAGE GESENDETE DATEN KORREK. MESS-HEBEL KANAL 1 PARAMETER mechanischen Gehäuse. LOGISCHE AUSGAENGE TOLERANZENMODUS KANAL 2 ANZEIGEN SCHUTZ MESSUNGSMODUS VORSPANNUNG Dieser Parameter dient nur für die Längenmessgeräte KORREK.MESS-HEBEL L00A und L00B.
- Seite 15 In mm: Anzeige von 3 Stellen vor dem Komma + 3 Stellen hinter dem Komma. Maximum 999,999mm In Inch: Anzeige von 2 Stellen vor dem Komma + 4 Stellen hinter dem Komma. Maximum 21,4747inch Diese Bildschirme erscheinen nur, wenn Sie über einen 2kanaligen PC2003 verfügen. Seite 14/14 PROPC2003DE – Version A...
- Seite 16 Hersteller Detector France 36 route des lacs – PAE des Jourdies 74800 Saint Pierre en Faucigny Tél : +33 (0)450 037 998 Fax : +33 (0)450 036 792 Email : commercial@detector-france.com www.detector-france.com PROPC2003DE – Version A...
