Burg Niro.Code Bedienungsanleitung Seite 8

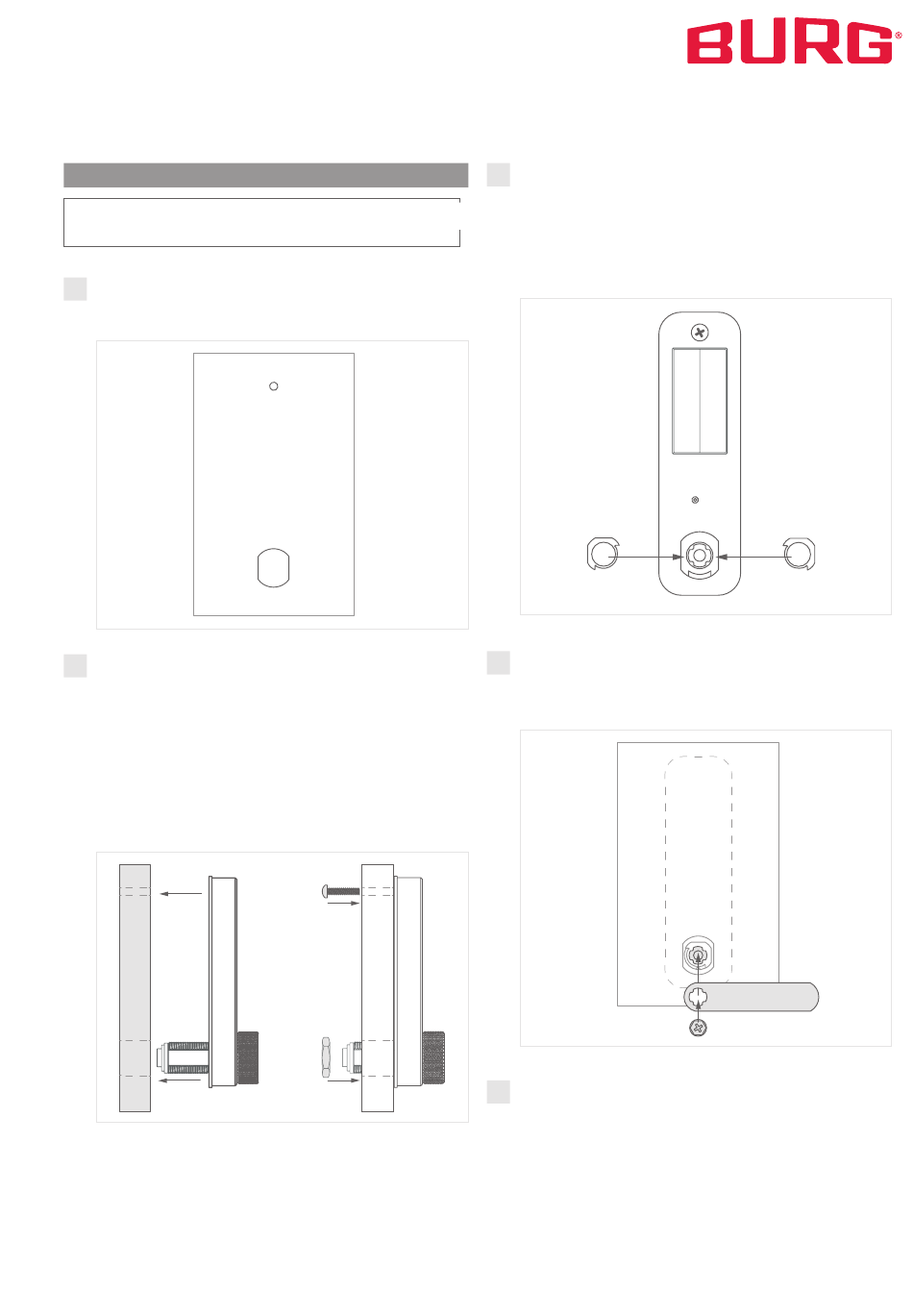

Montage
Einbaumaße und Vorlagen (STEP-Dateien) zum Fräsen,
Stanzen oder Lasern können bei BURG angefragt werden.
1 Die Einbaulochung gemäß der Einbaumaße an der Türfront
vorbereiten (Maßangaben auf S. 4).
2 Das Schloss von vorne (Türaußenseite) in die Einbaulo-
chung einsetzen und in dieser Position halten. Das Schloss
muss gerade sitzen und das BURG-Logo oben sein. Die
M19 Mutter von hinten auf den Stator aufsetzen und
mit einem Steckschlüssel (SW22) handfest anziehen. Die
Befestigungsschraube oberhalb des Schlosses durch die
vorgesehene Bohrung führen und mit einem Kreuzschlitz-
schraubendreher (z. B. Größe PH 2) mit dem Schloss ver-
schrauben.
Niro.Code | 12-24
3 Bei Bedarf die Schließrichtung einstellen. Im Auslieferzu-
stand ist die Schließrichtung „Links" (Türanschlag: DIN-
!
rechts) eingestellt. Die Schließrichtung kann in 90°-Schrit-
ten verstellt werden. Dazu die Schließrichtungsscheibe vom
Stator abnehmen, um 90° nach rechts drehen und wieder
aufsetzen.
Linksangeschlagene Tür /
Schließrichtung rechts:
4 Den Riegel aufsetzen. Mit der beigelegten Riegelbefesti-
gungsschraube und einem Kreuzschlitzschraubendreher (z.
B. Größe PH 2) handfest anziehen.
5 Prüfen, ob der Riegel im geschlossenen Zustand an dem
Schließblech oder der Falz ausreichend Halt findet. Der
Riegel sollte beim Schließen des Schließsystems ohne Druck
oder Widerstand in seine Endposition gedreht werden
können.
Hinweis: Durch ein anpassbares Schließblech lässt sich das
Schließen optimal einstellen. Mehr Informationen können
bei BURG angefragt werden.
Rechtsangeschlagene Tür /
Schließrichtung links:
Rev. 01 | Deutsch | 8
