Installationsanleitung für lineare LED-Module

Die folgende Anleitung zeigt, wie einfach es ist, lineare LED-Module zu installieren.*

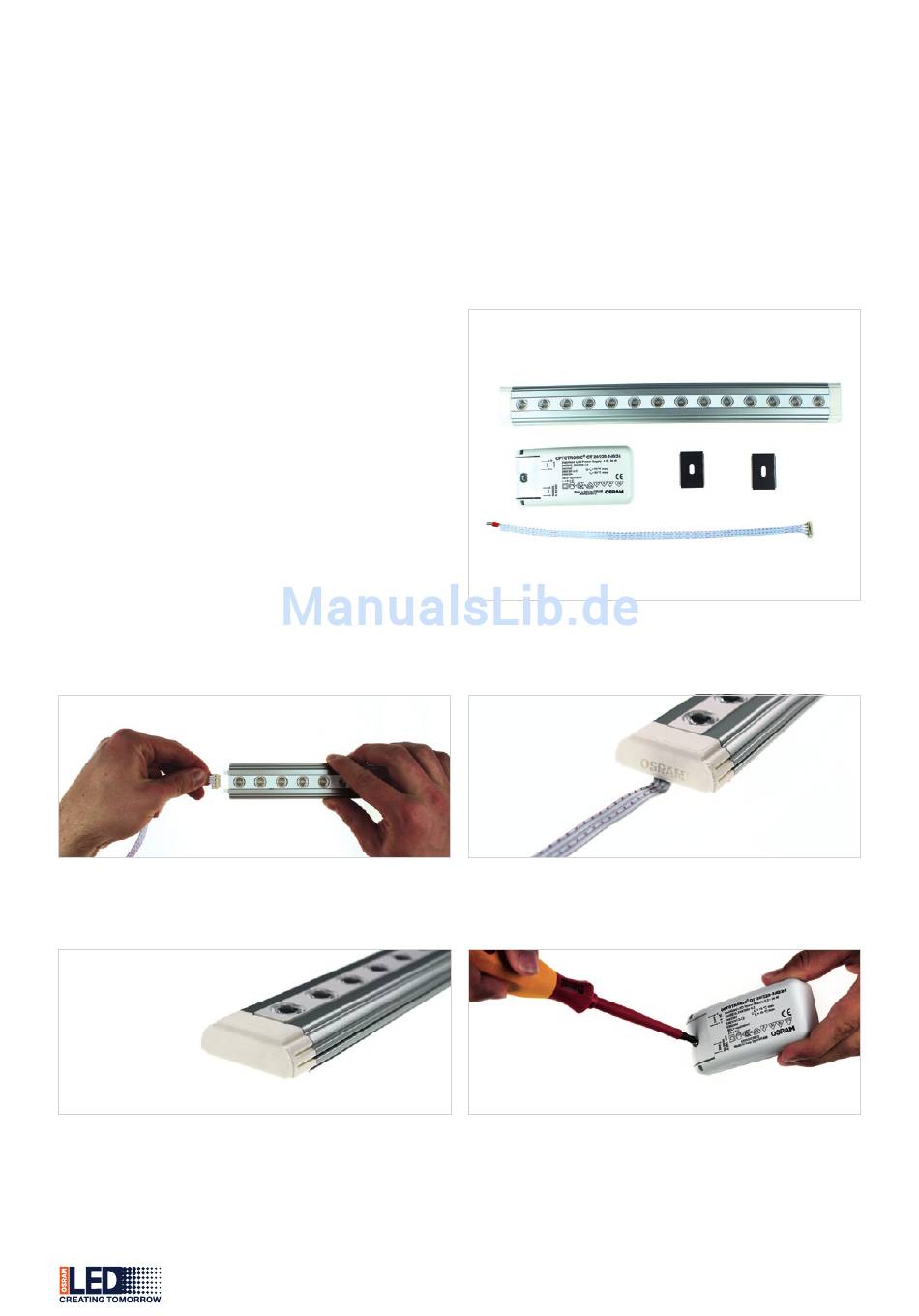

Produktübersicht

Für die Installation von linearen LED-Modulen werden die

folgenden Produkte benötigt:

• LINEARlight-Modul

• Passendes OPTOTRONIC-Vorschaltgerät

• Einspeiser: CONNECTsystem

• Endkappen (eine für Einspeiseseite und eine für

Ausgangsseite)

• Montageclips

Anleitung

1. Verbinden Sie den Einspeiser mit dem Modul. Ach-

tung: Das Kabel am Verbindungsstecker selbst muss

nach oben zeigen.

3. Setzen Sie die optionale Endkappe ohne OSRAM

Prägung (Zubehör) auf der Ausgangsseite auf, um das

Modul abzuschließen und eine Zugentlastung für die

Verbindungskabel zu erhalten.

*Bitte beachten Sie die Sicherheits- und Installationshinweise in den Produktdatenblättern.

2. Setzen Sie die optionale Endkappe mit der OSRAM

Prägung (Zubehör) auf, um eine Zugenlastung auf der

Einspeiseseite zu erhalten.

4. Öffnen Sie die Kappe des Vorschaltgeräts.

Seite 1 Ausgangsseite) • Montageclips Anleitung 1. Verbinden Sie den Einspeiser mit dem Modul. Ach- 2. Setzen Sie die optionale Endkappe mit der OSRAM tung: Das Kabel am Verbindungsstecker selbst muss Prägung (Zubehör) auf, um eine Zugenlastung auf der nach oben zeigen.
Seite 2 5. Montieren Sie die Stromversorgungskabel (korrekte Polarität beachten) und schließen Sie die Kappe. 6. Fertiges System mit Montageclips zur einfachen Installation an Wänden oder Decken.
