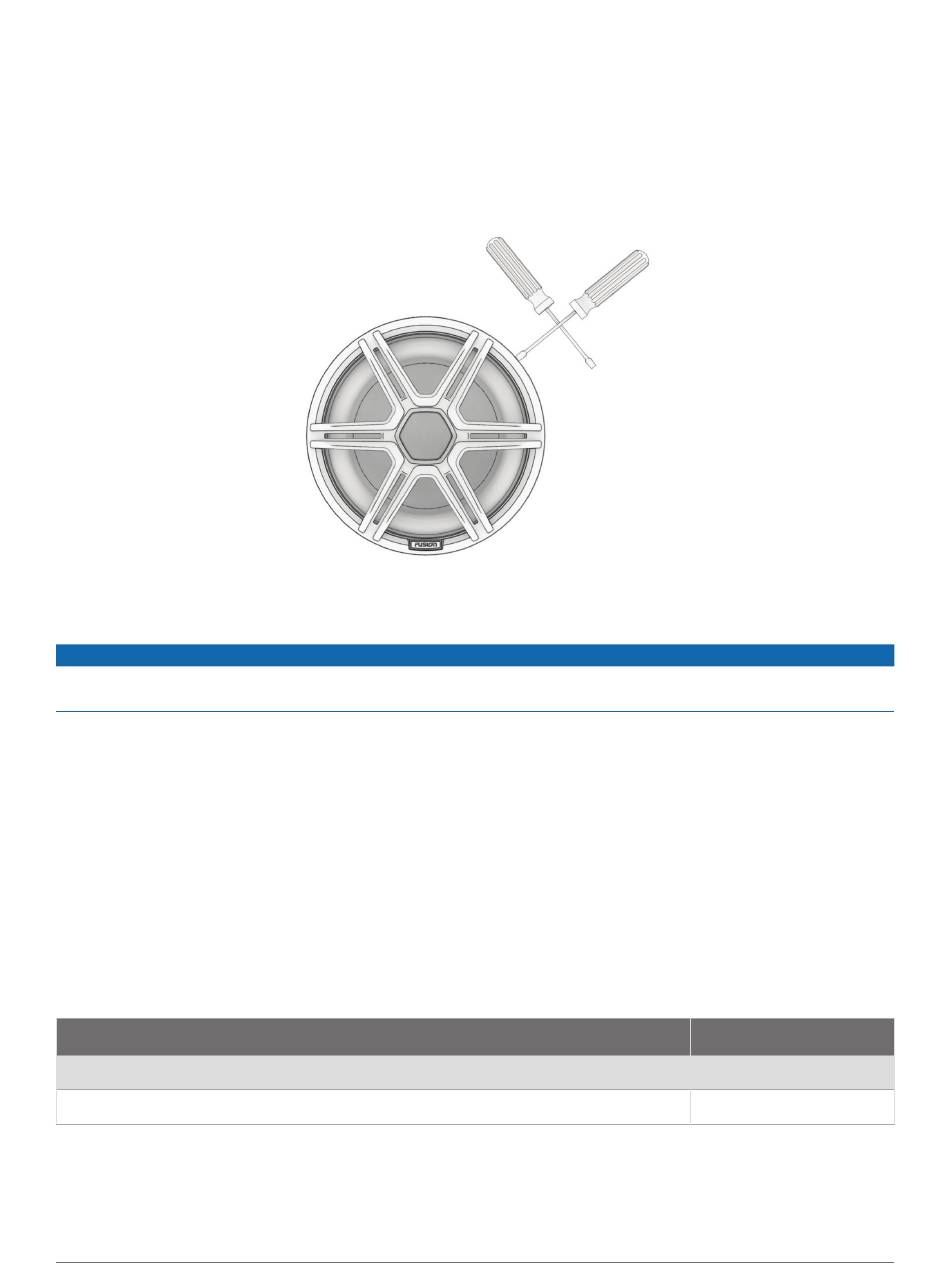

Entfernen des Grills mit Hebelwerkzeugen
Falls sich der Grill nicht mit der Hand entfernen lässt, können Sie zum Entfernen Hebelwerkzeuge verwenden,
beispielsweise zwei Flachkopfschraubendreher.
1 Drücken Sie den Rand des Grills zusammen, um die Haltelaschen zu finden.
Der Grill ist neben den Laschen flexibel, aber nicht auf den Laschen.
2 Führen Sie ein Hebelwerkzeug zwischen dem Grill und dem Lautsprecher an der Kante einer Haltelasche ein
und verwenden Sie ein weiteres Werkzeug als Achse, um dagegen zu drücken.
HINWEIS: Setzen Sie das Hebelwerkzeug nicht in der Mitte einer Haltelasche an. Der Grill lässt sich einfacher
entfernen, wenn Sie an einer der Kanten der Haltelasche beginnen.
3 Drücken Sie die Haltelasche des Grills aus dem Schlitz.
Seien Sie beim Entfernen des Grills mit Hebelwerkzeugen vorsichtig, damit Sie den Grill, den Lautsprecher oder
die Montagefläche nicht beschädigen.
4 Wiederholen Sie diese Schritte an den anderen Haltelaschen, bis sich der Grill vom Lautsprecher löst.
Lautsprecherverkabelung
Sie können Lautsprecherleitungen entweder unter Verwendung der mitgelieferten Kabelbäume oder der
integrierten Kabelschuhe mit den Lautsprechern verbinden. Sie erzielen die besten Ergebnisse, wenn Sie die
Lautsprecherleitungen unter Verwendung der mitgelieferten Kabelbäume mit den Lautsprechern verbinden.
Beachten Sie die folgenden Hinweise, wenn Sie die Lautsprecher mit dem Radio oder Verstärker verbinden.
• Lautsprecherleitungen sind nicht im Lieferumfang enthalten. Verwenden Sie Lautsprecherleitungen mit einer
Stärke von mindestens 1,3 bis 1,5 mm
• Sie sollten eine wasserdichte Verbindungsmethode verwenden, wenn Sie die Verbindungen herstellen.
Verbinden der Lautsprecherleitungen mit Amphenol
Nutzen Sie diese Tabelle, um die Polarität der Leitungen an den mitgelieferten Kabelbäumen zu ermitteln.
Leitungsfarbe
Weiß
Weiß mit einem schwarzen Streifen
1 Verbinden Sie die Leitungen des Kabelbaums mit den Lautsprecherkabeln.
2 Stecken Sie den Kabelbaum in die Buchse am Lautsprechergehäuse.
6
HINWEIS
2
(AWG 16), um den Kabelbaum mit dem Radio zu verbinden.
Verbindern
™
Polarität
Positiv (+)
Negativ (-)
