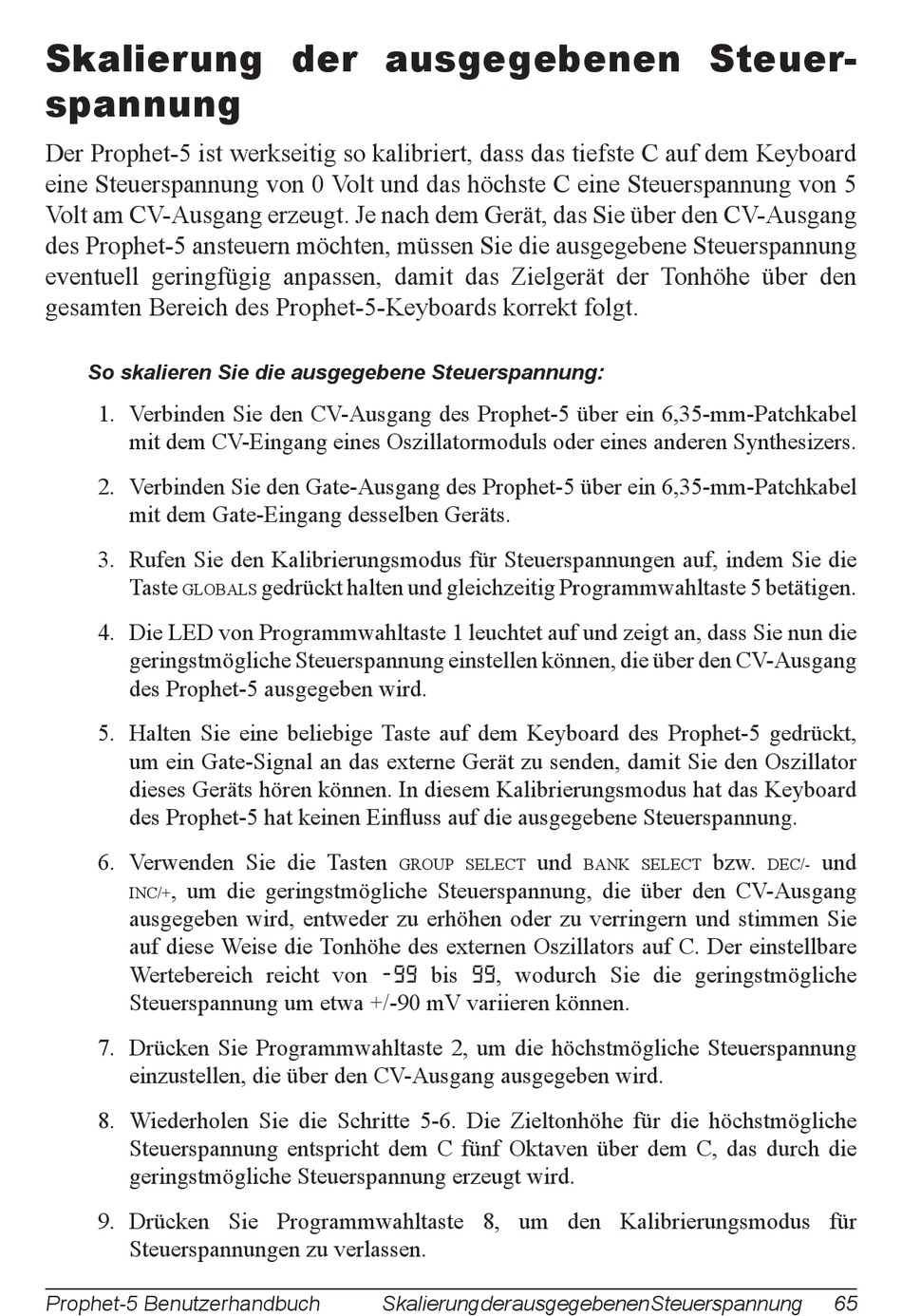

Skalierung der ausgegebenen Steuer-
spannung
Der Prophet-5 ist werkseitig so kalibriert, dass das tiefste C auf dem Keyboard
eine Steuerspannung von 0 Volt und das höchste C eine Steuerspannung von 5
Volt am CV-Ausgang erzeugt. Je nach dem Gerät, das Sie über den CV-Ausgang
des Prophet-5 ansteuern möchten, müssen Sie die ausgegebene Steuerspannung
eventuell geringfügig anpassen, damit das Zielgerät der Tonhöhe über den
gesamten Bereich des Prophet-5-Keyboards korrekt folgt.
So skalieren Sie die ausgegebene Steuerspannung:
1. Verbinden Sie den CV-Ausgang des Prophet-5 über ein 6,35-mm-Patchkabel
mit dem CV-Eingang eines Oszillatormoduls oder eines anderen Synthesizers.
2. Verbinden Sie den Gate-Ausgang des Prophet-5 über ein 6,35-mm-Patchkabel
mit dem Gate-Eingang desselben Geräts.
3. Rufen Sie den Kalibrierungsmodus für Steuerspannungen auf, indem Sie die
Taste
globals
4. Die LED von Programmwahltaste 1 leuchtet auf und zeigt an, dass Sie nun die
geringstmögliche Steuerspannung einstellen können, die über den CV-Ausgang
des Prophet-5 ausgegeben wird.
5. Halten Sie eine beliebige Taste auf dem Keyboard des Prophet-5 gedrückt,
um ein Gate-Signal an das externe Gerät zu senden, damit Sie den Oszillator
dieses Geräts hören können. In diesem Kalibrierungsmodus hat das Keyboard
des Prophet-5 hat keinen Einfluss auf die ausgegebene Steuerspannung.
6. Verwenden Sie die Tasten
, um die geringstmögliche Steuerspannung, die über den CV-Ausgang
inc/+
ausgegeben wird, entweder zu erhöhen oder zu verringern und stimmen Sie
auf diese Weise die Tonhöhe des externen Oszillators auf C. Der einstellbare
Wertebereich reicht von
Steuerspannung um etwa +/-90 mV variieren können.
7. Drücken Sie Programmwahltaste 2, um die höchstmögliche Steuerspannung
einzustellen, die über den CV-Ausgang ausgegeben wird.
8. Wiederholen Sie die Schritte 5-6. Die Zieltonhöhe für die höchstmögliche
Steuerspannung entspricht dem C fünf Oktaven über dem C, das durch die
geringstmögliche Steuerspannung erzeugt wird.
9. Drücken Sie Programmwahltaste 8, um den Kalibrierungsmodus für
Steuerspannungen zu verlassen.
