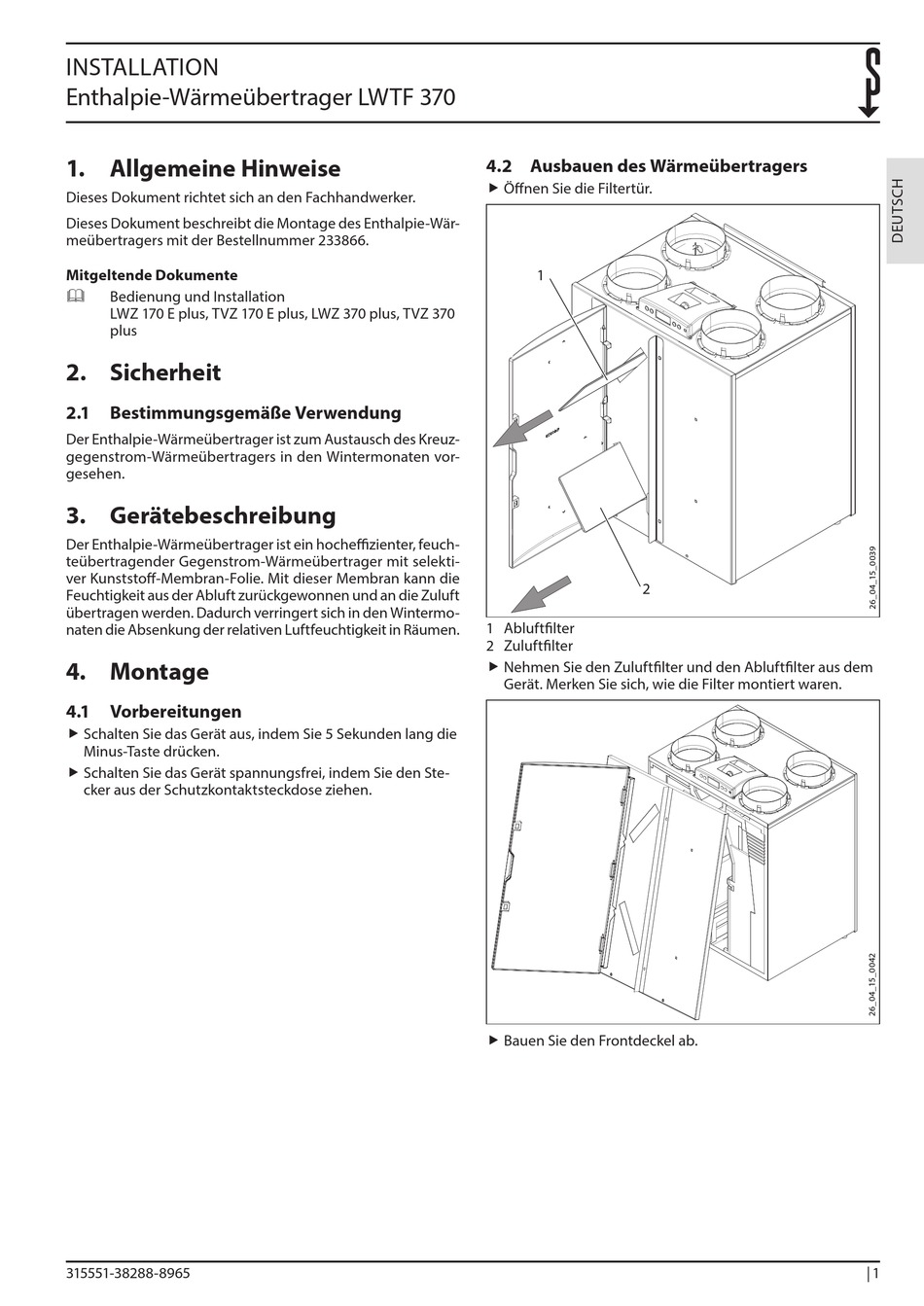

INSTALLATION
Enthalpie-Wärmeübertrager LWTF 370
1. Allgemeine Hinweise
Dieses Dokument richtet sich an den Fachhandwerker.
Dieses Dokument beschreibt die Montage des Enthalpie-Wär-
meübertragers mit der Bestellnummer 233866.
Mitgeltende Dokumente
Bedienung und Installation
LWZ 170 E plus, TVZ 170 E plus, LWZ 370 plus, TVZ 370
plus
2. Sicherheit
2.1
Bestimmungsgemäße Verwendung
Der Enthalpie-Wärmeübertrager ist zum Austausch des Kreuz-
gegenstrom-Wärmeübertragers in den Wintermonaten vor-
gesehen.
3. Gerätebeschreibung
Der Enthalpie-Wärmeübertrager ist ein hocheffizienter, feuch-
teübertragender Gegenstrom-Wärmeübertrager mit selekti-
ver Kunststoff-Membran-Folie. Mit dieser Membran kann die
Feuchtigkeit aus der Abluft zurückgewonnen und an die Zuluft
übertragen werden. Dadurch verringert sich in den Wintermo-
naten die Absenkung der relativen Luftfeuchtigkeit in Räumen.
4. Montage
4.1
Vorbereitungen
f Schalten Sie das Gerät aus, indem Sie 5 Sekunden lang die
f
Minus-Taste drücken.
f Schalten Sie das Gerät spannungsfrei, indem Sie den Ste-
f
cker aus der Schutzkontaktsteckdose ziehen.
315551-38288-8965
4.2 Ausbauen des Wärmeübertragers
f Öffnen Sie die Filtertür.
f
1
2
1 Abluftfilter
2 Zuluftfilter
f Nehmen Sie den Zuluftfilter und den Abluftfilter aus dem
f
Gerät. Merken Sie sich, wie die Filter montiert waren.
f Bauen Sie den Frontdeckel ab.
f
| 1
