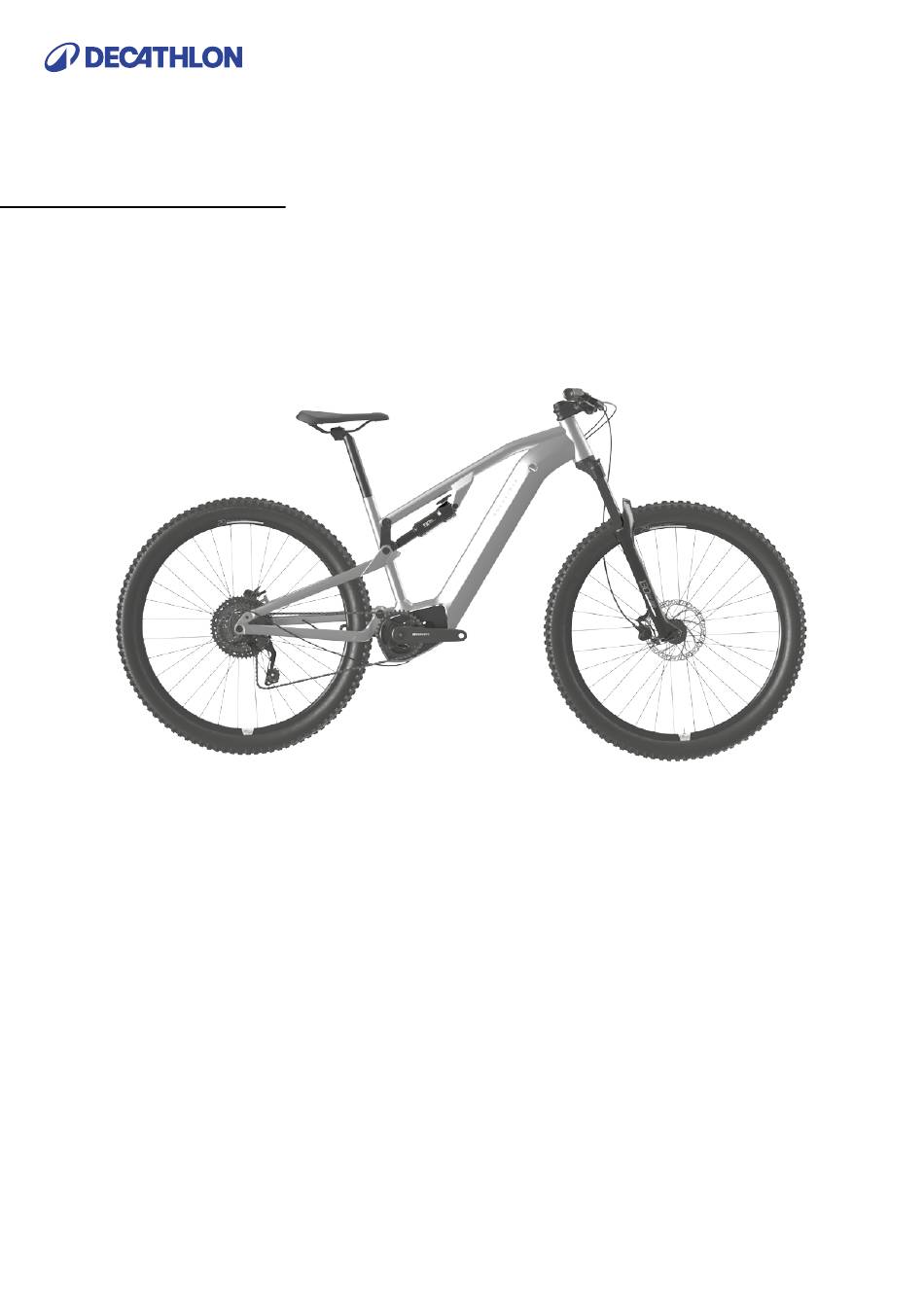

- Seite 1 DE - GEBRAUCHSANWEISUNG E-EXPL500S Datum der letzten Aktualisierung: V2 - 13/07/2024...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS LES BONNES PRATIQUES POUR PROFITER PLEINEMENT DE VOTRE VAE ....... 3 PRODUKTBESCHREIBUNG ........................ 4 FUNKTIONSWEISE DER ELEKTRISCHEN ASSISTENZ ..............4 BILDSCHIRM UND STEUERELEMENTE .................... 5 MOTOR .............................. 11 BATTERIE UND LADEGERÄT ......................11 INFORMATIONEN ZUR SICHERHEIT ....................15 WARTUNG ............................16 ANZEIGE DES FEHLERCODES AUF DEM KONTROLLBILDSCHIRM ........... -
Seite 3: Anweisungen Für Den Vollen Genuss Ihres Elektrofahrrads
Vielen Dank, dass Sie ein Elektro-Fahrrad ROCKRIDER gekauft haben. Lesen Sie diese Anleitung, um in vollem Umfang von Ihrem Fahrrad zu profitieren E-EXPL500S. Vergessen Sie nie, dass ein Elektrofahrrad kein Moped ist. Es braucht Ihre Hilfe, um weiter, schneller und länger zu kommen. -
Seite 4: Produktbeschreibung
PRODUKTBESCHREIBUNG TECHNISCHE MERKMALE DES ELEKTROFAHRRADS Batterie Kontrollbildschirm Geschwindigkeitssensor Steuerung der Assistenzmodi Controller und Motor Batterieentriegelungszylinder FUNKTIONSWEISE DER ELEKTRISCHEN ASSISTENZ Das Elektrofahrrad kann mit oder ohne Assistenz gefahren werden, indem Sie die ON/OFF-Taste betätigen und mit den Modi 1 / 2 / 3 / 4 / AUTO spielen. Die Assistenzmodi 1 / 2 / 3 / 4 / AUTO werden auf Bildschirm „D“... -
Seite 5: Bildschirm Und Steuerelemente
BILDSCHIRM UND STEUERELEMENTE BESCHREIBUNG DER BILDSCHIRME UND FUNKTIONEN Assistenzmodus: Der Modus „1“ ist der Standard-Assistenzmodus, wenn der Bildschirm eingeschaltet wird. Die Motorleistung passt sich je nach gewähltem Modus an Die Motorleistung je nach Modus ist unten definiert: Modus % Zufuhr elektrischer Assistenz + 40% + 80% + 120%... -
Seite 6: Automatischer Modus
AUTOMATISCHER MODUS Start Flach Neigung Steigung Talfahrt Der Assistenzmodus des Fahrrads variiert automatisch je nach den Nutzungsbedingungen (Geschwindigkeit, Drehmoment, Drehung, Steigung...). Geschwindigkeit Drehmoment Drehung Winkel... -
Seite 7: Ein-/Ausschalten Der Beleuchtung
NAVIGATION DURCH DIE ASSISTENZMODI 1’’ 1’’ 17:30 17:30 km/h km/h speed speed trip trip 1234 1234 1’’ 1’’ +40% +80% 1’’ 17:30 17:30 km/h km/h speed speed trip trip 1234 1234 1’’ +120% +280% EIN-/AUSSCHALTEN DER BELEUCHTUNG 17:30 17:30 00:00 17:30 LIGHTS LIGHTS... - Seite 8 BATTERIESTAND 00:00 km/h speed U03 FAILED trip 00000 AUTONOMIE MODE 1 - 80km MODE 2 - 60km MODE 3 - 48km MODE 4 - 40km MODE 1 - 53km MODE 2 - 40km MODE 3 - 31km MODE 4 - 25km MODE 1 - 36km MODE 2 - 25km MODE 3 - 20km...
-
Seite 9: Wahl Der Information
WAHL DER INFORMATION 1’’ 1’’ 1’’ 1’’ 1’’ 1’’ 1’’ Fahrdauer Nutzerleistung (in W) Kadenz Verhältnis Nutzerleistung / Stromleistung Verbleibende Reichweite in km Gesamtstrecke Stromleistung (in W) SMARTPHONE AUFLADEN USB A (1A max) -
Seite 10: Zurücksetzen
ZURÜCKSETZEN ≥ 3’’ ≥ 3’’ EINSTELLUNGEN UND DIAGNOSEN 3’ ’ Von allen Bildschirmen 1’ ’ 1’ ’ Sprachauswahl 1’ ’ 1’ ’ 1’ ’ 1’ ’ Einstellen der Uhrzeit 1’ ’ 1’ ’ 1’ ’ 1’ ’ 1’ ’ Einstellungen des Datums 1’... -
Seite 11: Motor
Batterie 36 V / 17,5 Ah Ausgang: 42 V 630Wh Verwenden Sie für dieses Fahrrad-Modell niemals ein anderes als von DECATHLON vertriebenes Ladegerät. Die Verwendung eines anderen Ladegerätes kann die Batterie beschädigen oder zu schweren Störungen führen (Funken, Feuerausbruch). AUTONOMIE Die Autonomie Ihres Elektro-Fahrrads hängt von mehreren Faktoren ab:... - Seite 12 Entsorgen Sie die Batterie nicht in ungeeigneten Containern. Bringen Sie die verbrauchte Batterie zum Recycling in Ihr Decathlon-Geschäft. Brandgefahr. Stromschlaggefahr. Vorsichtig handhaben. Stoßempfindlich. Schließen Sie die Batterie niemals kurz, indem Sie den positiven und negativen Pol berühren. Lassen Sie Kinder niemals mit der Batterie spielen oder sie manipulieren.
-
Seite 13: Einsetzen Und Entfernen Der Batterie
EINSETZEN UND ENTFERNEN DER BATTERIE Einrichten: CLIC Bevor Sie Ihre Batterie in ihr Gehäuse setzen, versichern Sie sich, dass die Verriegelung geöffnet ist und das Einsetzen der Batterie nicht behindert. Entfernen: Vergessen Sie nicht, Ihre Batterie zu entriegeln, bevor Sie sie aus ihrem Gehäuse nehmen. AUFLADEN DER BATTERIE Beginn der Ladung rote LED. -
Seite 14: Wartung Und Lebensdauer (Garantiebedingungen)
WARTUNG UND LEBENSDAUER (GARANTIEBEDINGUNGEN) Lagern Sie die entladene Batterie nicht (1 blinkende blaue LED), um eine Tiefentladung zu vermeiden, die zu Fehlfunktionen führen kann. Bei längerer Aufbewahrung sollte die Batterie alle 3 Monate aufgeladen werden. 100% Die Batterie hat eine Garantie von 2 Jahren oder 500 Lade- und Entladezyklen (1 Zyklus = 1 Ladung von 0% bis 100% + 1 Entladung von 100% bis 0% oder 1 Zyklus = 2 Ladungen bis 50%), unter Einhaltung guter Nutzungs- und Lagerbedingungen. -
Seite 15: Informationen Zur Sicherheit
Ändern Sie niemals Bestandteile des Fahrrads oder sein elektrisches System! Jegliche Änderung ist gefährlich und gesetzlich verboten. Falls ein verändertes Fahrrad eine Panne oder einen Unfall erleidet, übernimmt Decathlon auf keinen Fall die Reparaturen (Garantieverlust). Sie sind außerdem für jeglichen durch das Fahrrad verursachten Unfall rechtlich verantwortlich. -
Seite 16: Wartung
Falls das Fahrrad oder die Batterie herunterfallen, überprüfen Sie die Unversehrtheit der Batterie. Vorsicht: die Wasserdichtigkeit der Batterie ist nach einem Sturz nicht mehr garantiert. Für weitere Informationen zu Nutzung, Wartung, Kundendienst oder bei Fragen besuchen Sie bitte die Support-Website von DECATHLON: support.decathlon.de oder ein DECATHLON-Geschäft. -
Seite 17: Anzeige Des Fehlercodes Auf Dem Kontrollbildschirm
ANZEIGE DES FEHLERCODES AUF DEM KONTROLLBILDSCHIRM ERROR km/h ENGINE vitesse distance parcourue Fehlercode Definition Lösungen Unterspannungsschutz Laden Sie die Batterie > Batteriediagnose > HS > Ersetzen Sie die Batterie Batterie komplett entladen. Fehler des Temperatursensors (-20°C) Das Fahrrad neustarten > Wenn der Fehler bei ruhendem Motor auftritt > Motor auswechseln Fehler des Temperatursensors (+125°C) Motoranschlüsse überprüfen. - Seite 18 Programmmanipulation Programmfehler der Motoreinheit Das Fahrrad neustarten > Fahrraddiagnose vornehmen. Falscher Motorparameter Unerkannter Auslöser Prüfen Sie die Anschlüsse des Auslösers. > Auslöser wechseln. Fehler der Auslösespannung Prüfen, ob die Rückkehr in die Nullstellung durch nichts behindert wird. > Das Fahrrad neustarten Fehler beim Rücksetzen des Auslösers >...
-
Seite 19: Anhang 1: Anzugsdrehmomente
ANHANG 1: ANZUGSDREHMOMENTE Komponente Anzugsmoment Sattelklemme 50N<Öffnung<150N Klingel unbeweglich Headset-Kompression Kein lockerer / Kein harter Punkt Radgabel / Vorbau 6 N.m +/-1 N.m Anzeige unbeweglich Griff - Lenkstange unbeweglich Lenkstange - Vorbau 7 N.m +/-1 N.m Sattelstütze - Sattel 19 N.m +2/-2 N.m Scheibe 5 N.m +/-1 N.m Bremsadapter... -
Seite 20: Inhalt Der Kommerziellen Garantie Für Ihr Elektrofahrrad
Diese vertragliche Verpflichtung gilt jedoch nicht im Falle einer mangelhaften Wartung oder eines Missbrauchs von B’twin-Fahrrads, wie in der Bedienungsanleitung definiert. Um die Garantie für eines der oben genannten Teile in Anspruch nehmen zu können, müssen Sie lediglich die Reparaturwerkstatt eines DECATHLON-Geschäfts besuchen und entweder Ihre DECATHLON-Kundenkarte oder Ihren Garantieschein mitbringen. - Seite 21 https://www.decathlon.com.tr/...
