HINWEIS: Vor dem Einbau des Prozessanschlusses/Sensors ist sicherzustellen, dass die Prozessrohrleitung
leer ist und nicht unter Druck steht und die Montage sicher durchgeführt werden kann!
3.A. Allgemeines
Die Sensorbauart wird auf Grund des Rohrdurchmessers am
Installationsort gewählt. Die Durchfluss-Modelle sind FT50
/2", FT100 / 4", FT150 / 6", FT200 / 8 ", FT250 / 10" und FT300
/ 12". Sie können in folgende Rohrflansche installiert werden:
• DIN PN10
• DIN PN16
• ANSI Class 150
• JIS 10K.
Die Gabel-Sensoren MCA-F können in Rohrleitungen mit
einem Durchmesser von 150 mm (6") oder größer installiert
werden.
Bei der Wahl der Einbaustelle ist Folgendes zu berücksichti-
gen:
• Das MCA-F darf nicht an Stellen eingebaut werden, wo die
Holzfasern Schnurstücke oder ähnliches mitführen könn-
ten, da sich diese am Sensor verfangen können. Bei Bedarf
ist ein spezielles Schutzblech zu verwenden.
• Der Sensor darf nicht auf der Saugseite der Pumpe oder am
Turm eingebaut werden.
• Vor und nach einer Änderung des Rohrprofils muss ein
ausreichend langes gerades und freies Rohrstück sein: 4
mal der Rohrduchmesser vor dem Sensor und 2 mal der
Rohrdurchmesser nach dem Sensor.
• Am MCA-F-Sensor oder 1 m davor dürfen keine hineinra-
genden Körper installiert werden.
• Platz für Sensorgehäuse und beim MCA-F-Sensor Platz für
die Installation (siehe ANLAGE 7).
• Der Installationsplatz TCU darf max. 10 m vom Sensor
entfernt sein ( = länge des Sensorkabels; 30 m Sensorkabel
als Zubehör erhältlich).
Beachten Sie auch die folgenden Spezifikationen:
• Prozesstemperatur nicht höher als 100 °C.
• Leitfähigkeit gemäß der Sensorspezifikation (siehe Anlage
1, Technische Spezifikationen)
• Prozessdruck mindestens 1,5 bar, um Luftblasen zu vermei-
den
• Druckbeständigkeit des Sensors:
• F-Bauarten PN25
• FT-Bauarten PN16
Bei der Labordatenaufbereitung der Messergebnisse ist es
wichtig, einen guten Probenehmer (z.B. NOVE) zu verwenden
und diesen entsprechend der MCA-Einbauanleitung einzu-
bauen.
kajaaniMCA - Einbau, Betrieb und Warung

3. Einbau

3.B. MCA - F
Der gabelförmige Sensor MCA-F wird durch einen an das
Rohr geschweißten Prozessanschluss am Rohr installiert. Die
Sonden-Antennen müssen dabei gegen die Durchflussrich-
tung zeigen (Abb. 3.1). Das Klebeschild am Elektronikgehä-
use gibt die Einbaurichtung im Verhältnis zum Durchfluss an.
Der Sensor wird mit Klemmschellen zuerst lose befestigt und
dann optisch gemäß der Stellung des Elektronikgehäuses am
Rohr ausgerichtet. Nach der Ausrichtung werden die Klemm-
schellen festgezogen.
Der Einbau des MCA-F-Prozessanschlusses ist in der Anlage
7 dargestellt.
HINWEIS! Die Sonden-Antenne am Ende des Sen-
sors ist aus Keramik - Behandeln Sie sie mit Vor-
sicht, um sie nicht zu beschädigen!

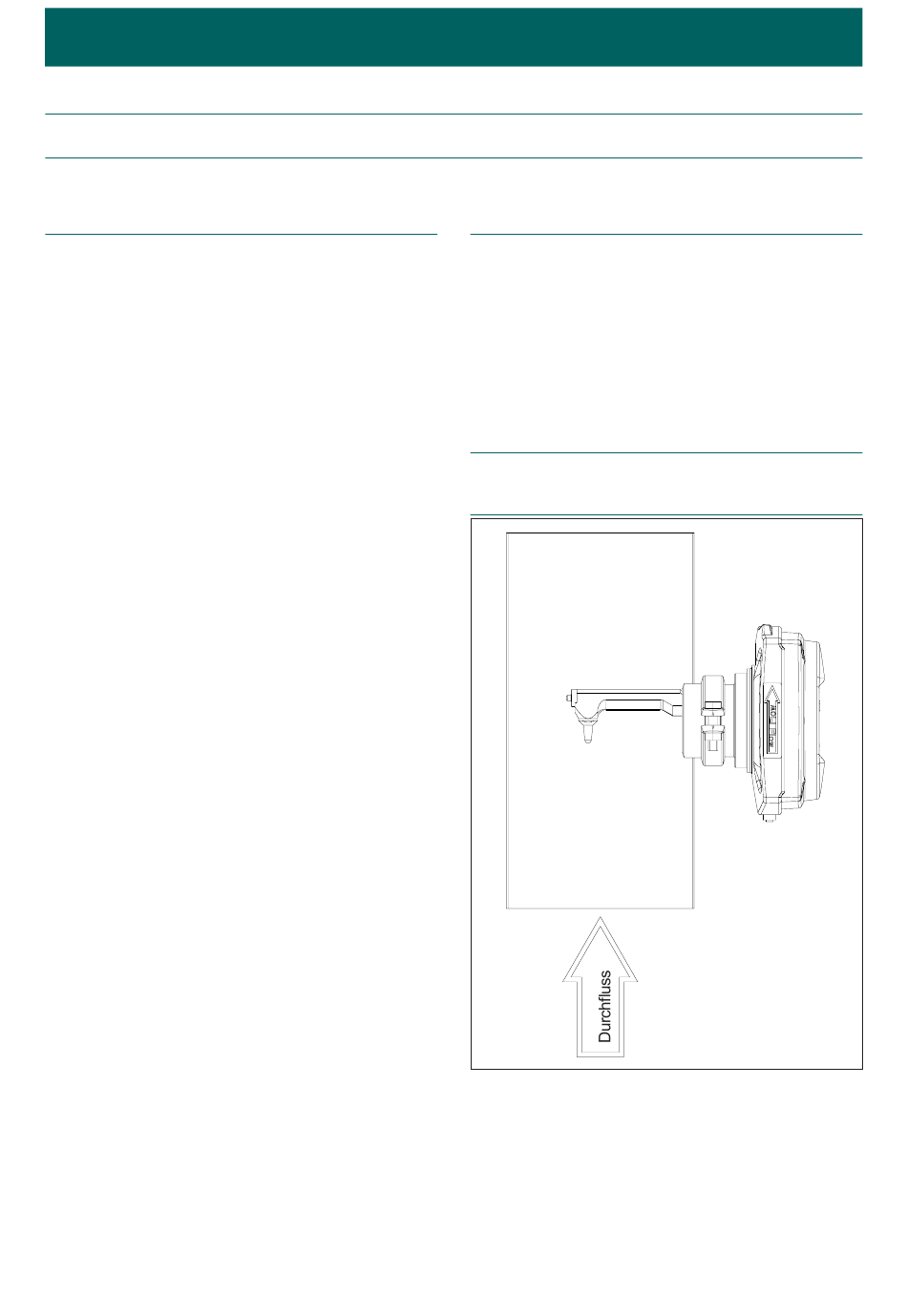

Abb. 3.1. Einbau des MCA-F-Sensors.
