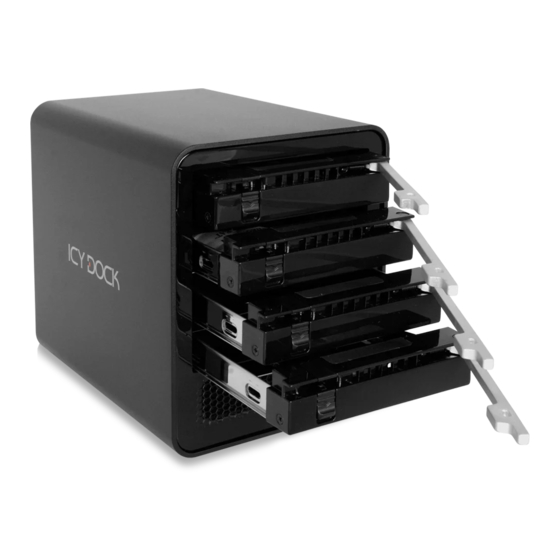

Icy Dock ICYCube MB561U3S-4S R1 Gebrauchsanleitung
Quad bay 2.5" / 3.5" sata to usb 3.0 & esata externalhdd enclosure
Verwandte Anleitungen für Icy Dock ICYCube MB561U3S-4S R1
Inhaltszusammenfassung für Icy Dock ICYCube MB561U3S-4S R1

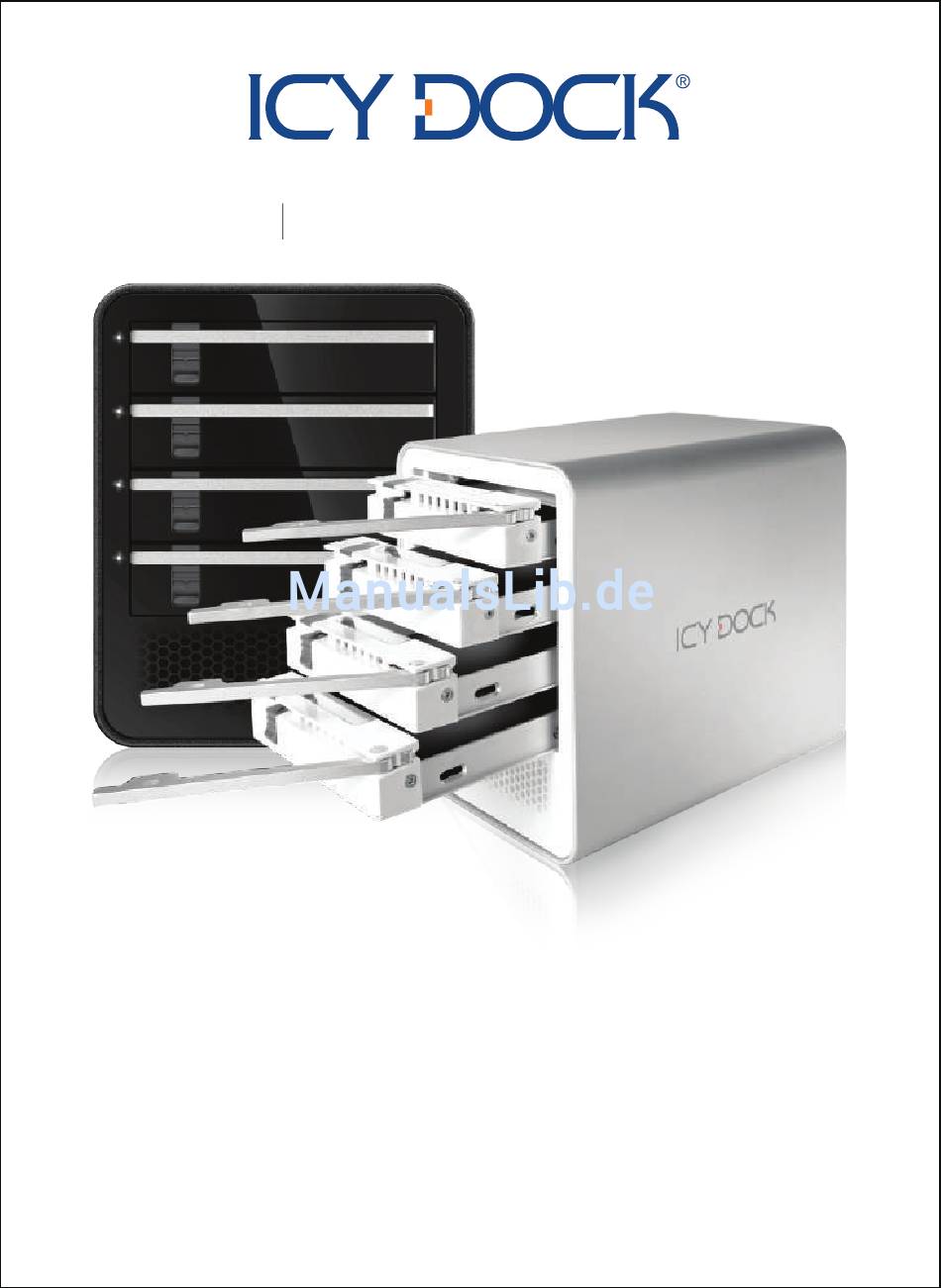

- Seite 1 Quad Bay 2.5" / 3.5" SATA to USB 3.0 & eSATA External HDD Enclosure ICYCube MB561U3S-4S R1 / MB561U3S-4SB R1 User Manual Gebrauchsanleitung Manuel d'utilisation Manual del usuario ユーザーマニュアル 說明書 说明书...
-
Seite 11: Deutsch
Deutsch 1、Einleitung： Lieferumfang 1、Gerät mit 4 Einschüben 2、Bedienungsanleitung 3、Netzteil 4、Netzkabel 5、USB 3.0-Kabel 6、eSATA-Kabel 7、M3*4-Schrauben für 2.5-Zoll-HDD x 16 8、#6-32-Schrauben für 3.5-Zoll-HDD x 16 Produktmerkmale Lüftersteuerung mit 3 Geschwindigkeiten, einschließlich Auto-Einstellung mit intelligenter Kühltechnologie. Unterstützt eSATA-Hot-Swapping-Funktion. Unterstützt Ruhezustand & S.M.A.R.T.-Funktion. USB 3.0-Plug-&-Play, kein Treiber erforderlich. UASP-Funktion Unterstützt vier 2.5-Zoll- oder 3.5-Zoll-SATA-I/II/III-HDD/SSD. -
Seite 12: Systemanforderungen
Deutsch Systemanforderungen Unterstützte Betriebssysteme: Neueste Version von Windows XP, Windows 7, Windows 8.1, Windows 10 Mac OS X 10.5 (nur Intel), 10.6, 10.7, 10.8, 10.9, 10.10 SATA-Portmultiplikator für eSATA-Schnittstelle erforderlich Produktspezifikationen Modell MB561U3S-4S R1 / MB561U3S-4SB R1 Schnittstelle USB 3.0, USB 2.0 & eSATA Unterstützter Festplattentyp 2.5-Zoll- oder 3.5-Zoll-SATA-I/II/III-Festplatte &... -
Seite 13: Led-Statusanzeige
Deutsch LED-Statusanzeige Geräteaktivität LED-Status Eingeschaltet (keine Festplatte erkannt) Leuchtet nicht Eingeschaltet (Festplatte erkannt) Weiße LED leuchtet Schreib-/Lesezugriff auf Festplatte Weiße LED blinkt Rückseite Abnehmbarer Lüfter Sicherheitsschloss Stromanschluss Netzschalter eSATA-Port USB 3.0-Port Lüftersteuerung... -
Seite 14: Hdd/Ssd Installieren
Deutsch 3、Installationsanleitung： HDD/SSD installieren A. Drücken Sie die Auswurftaste zur Freigabe des Einschubhebels nach unten. B. Entfernen Sie das Festplattenfach, indem Sie am Hebel ziehen. -
Seite 15: Kabel Und Anschlüsse
Deutsch C. 2.5-Zoll- & 3.5-Zoll-Festplatte montieren. 2.5" HDD/SSD 3.5" HDD #6-32 screw Step 1 Step 2 D. Setzen Sie den Festplatteneinschub mit der Festplatte wieder in das Gerät ein. Kabel und Anschlüsse Verbinden Sie Netzkabel und USB 3.0- oder eSATA-Kabel mit den entsprechenden Anschlüssen an Ihrem System und dem Gerät. - Seite 16 Deutsch eSATA Port eSATA USB 3.0 Port USB 3.0 Lüftermontage A. Drücken Sie zum Abnehmen des Lüfters die B. Entfernen Sie den Lüfter, indem Sie ihn Taste an der Unterseite des Lüfters nach oben. von der Taste nach oben anheben. \ Click! / A.
- Seite 17 Deutsch 4、Problemlösungen： F: Warum zeigt die USB 3.0-Schnittstelle nur USB 2.0-Geschwindigkeit? A: Bitte prüfen Sie, ob sie mit einem USB 3.0-Port verbunden ist. Falls das MB561U3S-4S R1 / MB561U3S-4SB R1 mit einem USB 2.0-Port verbunden ist, erhalten Sie nur USB 2.0-Übertragungsgeschwindigkeit. Falls Ihr System USB 3.0 unterstützt, verbinden Sie das Gerät für höhere Übertragungsgeschwindigkeiten bitte mit dem USB 3.0-Port.
- Seite 18 ICY DOCK haftet nicht für Schäden oder Fehlfunktionen durch Installation/Speicherung oder Anschluss jeglicher Software, Hardware oder Daten auf/mit ICY DOCK-Produkten. ICY DOCK behält sich das Recht vor, technische Daten ohne Vorankündigung zu ändern. Weitere Informationen über dieses Produkt und die Herstellergarantie finden...
