Sauter TVM-N Aufbauanleitung Seite 3

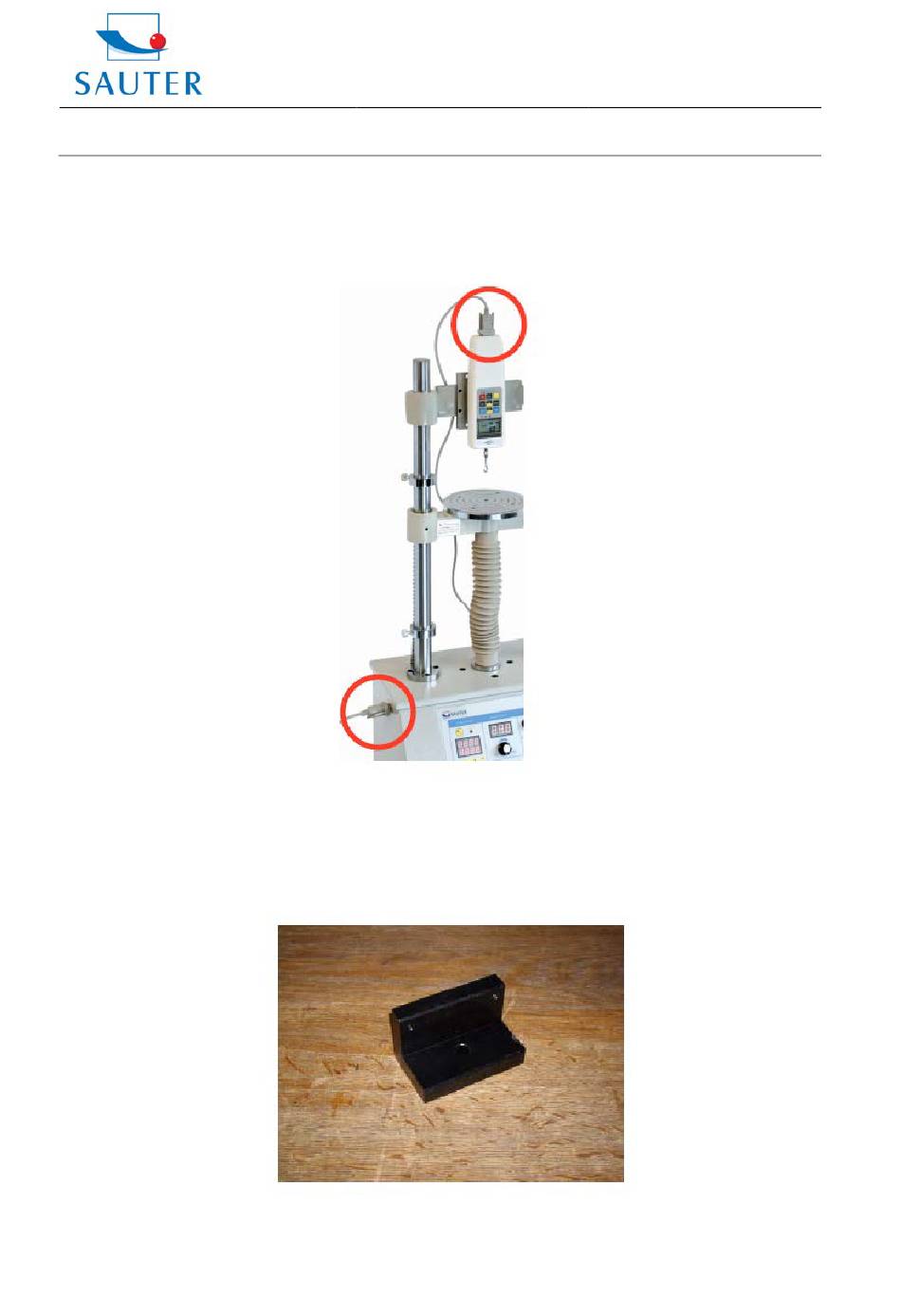

b. Das am Prüfstand angeschraubte FH Kraftmessgerät
(nur möglich mit der Serie FH U 5.1)
wird nun auch mittels des Kabels mit dem Prüfstand verbunden.
a. Das schwarze Winkelstück wird zur Hand genommen.
TVM_N-ZB-d-1111
Sauter GmbH
Tieringerstr. 11-15
D-72336 Balingen
E-Mail: info@sauter.eu
TVM-N – Aufbauanleitung
5. Alternativ, falls ein externer Sensor anzubringen ist:
