Seite 1

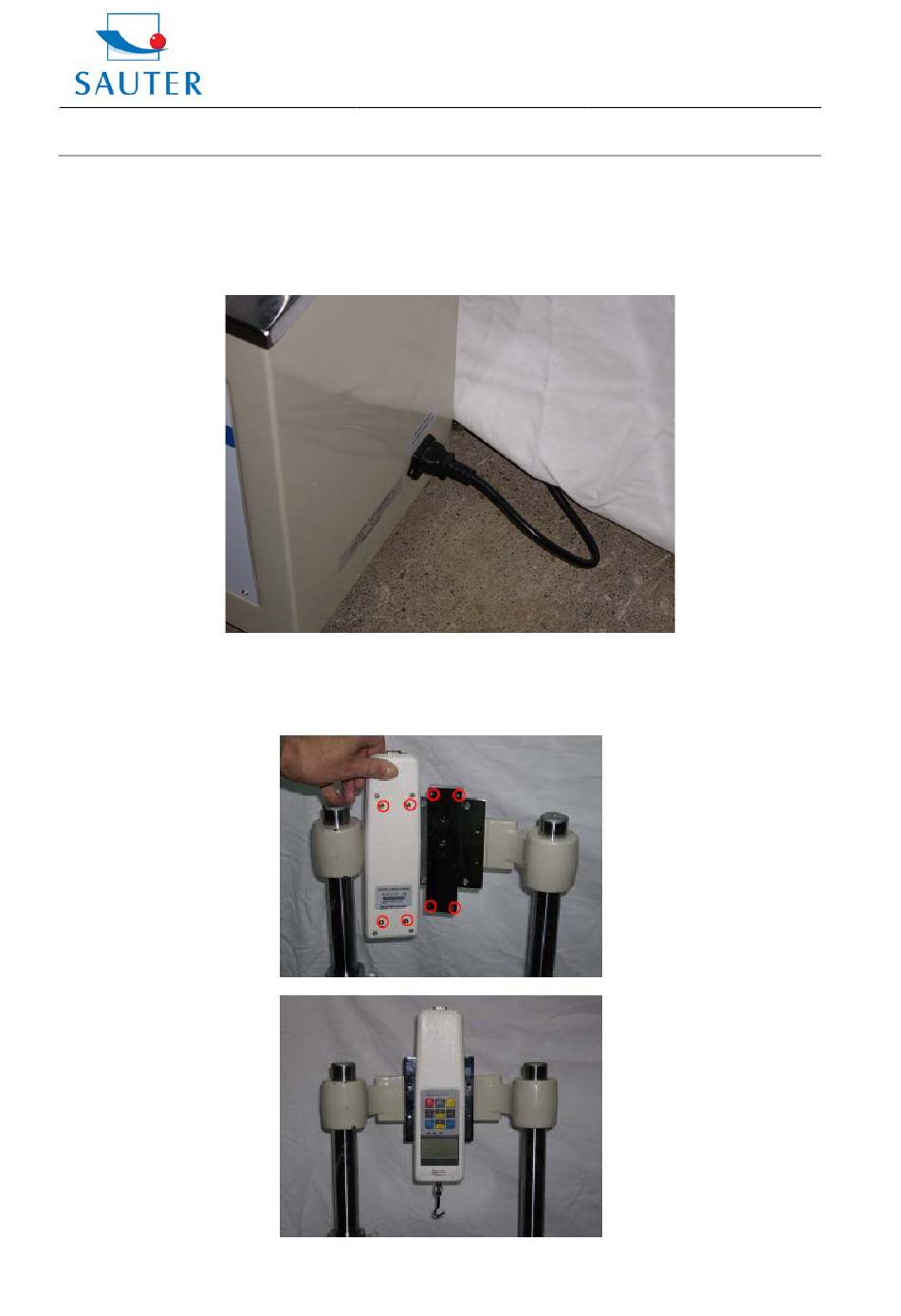

Ziegelei 1 Tel: +49-[0]7433- 9933-199 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@sauter.eu Internet: www.kern-sohn.com TVM-N – Aufbauanleitung 1. Der Prüfstand ist auspacken 2. Stecker für Stromzufuhr einstecken 3. Es ist ein Kraftmessgerät mit INTERNEM Sensor mit Hilfe einer Adapterplatte anzubauen: TVM_N-ZB-d-1311...
Seite 2
Sauter GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-199 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@sauter.eu Internet: www.kern-sohn.com TVM-N – Aufbauanleitung 4. Der Anbau des Kraftmessgerätes mit internem Sensor ist wie folgt: a) Das rot umkreiste Objekt ist zu entfernen. TVM_N-ZB-d-1311...
Seite 3
D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@sauter.eu Internet: www.kern-sohn.com TVM-N – Aufbauanleitung b. Das am Prüfstand angeschraubte FH Kraftmessgerät (nur möglich mit der Serie FH U 5.1) wird nun auch mittels des Kabels mit dem Prüfstand verbunden. 5. Alternativ, falls ein externer Sensor anzubringen ist: a.
Seite 4
D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@sauter.eu Internet: www.kern-sohn.com TVM-N – Aufbauanleitung b. Dieses ist, wie auf untenstehendem Foto ersichtlich, am oberen Teil des Prüfstandes zu montieren. c. Nun wird der externe Sensor mit Hilfe der Schraube von oben am Winkelstück befestigt.
Seite 5
Sauter GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-199 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@sauter.eu Internet: www.kern-sohn.com TVM-N – Aufbauanleitung d. Der Sensor wird nun mit der Display- Einheit verbunden (bitte die Betriebsanleitung zur Hand nehmen). Bereit für Messungen ! TVM_N-ZB-d-1311...
