Sygonix 2739816 Bedienungsanleitung

Bedienungsanleitung
Tragbares Ladegerät im Satz
Mode 2-Ladegerät mit Typ 2-Stecker für E-
Autos
Best.-Nr. 2739816

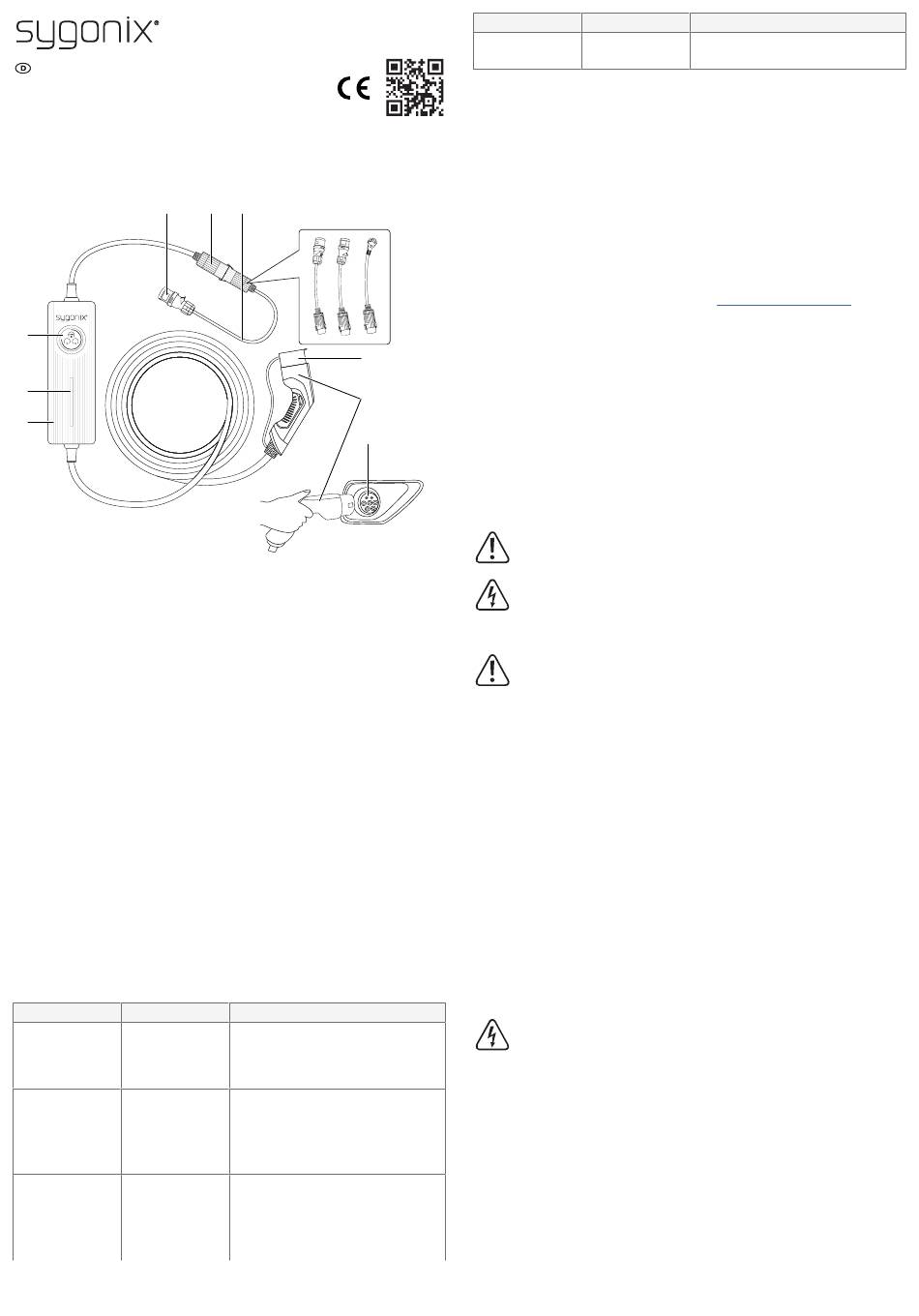

1 Produktübersicht
1
9
15.9A 11kW
Rated 16A
8
7
1 Netzstecker
3 Adapterkabel
5 Stecker
7 Ladegerät mit Steuereinheit
9 Touchscreen
2 Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um ein Mode 2-Ladegerät für Elektrofahrzeuge (EV).
Verwenden Sie das Produkt, um die in Elektro- und Hybridfahrzeugen verbauten Akkus über
die Netzstromversorgung aufzuladen. Das Produkt ist mit einem Typ 2-Stecker (IEC
62196-2) ausgestattet.
Wichtige Funktionen und Merkmale:
■
Timer für Startverzögerung: Starten des Ladevorgangs zu einem späteren Zeitpunkt
■
Timer für Ladevorgang: Begrenzen der Ladedauer
■
Unterspannungsschutz
■
Überlastschutz
■
Kurzschlussschutz
■
Fehlerstromschutz
■
Blitzschutz
■
Übertemperaturschutz (mit automatischer Fortsetzung des Betriebs)
Die Verwendung des Ladegeräts ist sowohl in Innen- als auch in Außenbereichen möglich.
Bei der Verwendung in Außenbereichen bzw. im Freien sind die folgenden Einschränkungen
zu beachten:
Komponente Schutzart
Netzanschluss IP20
Ladegerät mit IP66
Steuereinheit
Stecker IP54
1
2 3
4
5
6
2 Eingangskabel des Ladegeräts
4 Schutzkappe
6 Ladebuchse (am Fahrzeug)
8 LED-Ladezustandsanzeige
Bedingungen
Die Verbindung zwischen dem Netzstecker
und der Netzsteckdose muss stets vor dem
Eindringen von Staub und Wasser geschützt
sein.
Der Schutz gegen das Eindringen von Staub
und Wasser ist gewährleistet, wenn die fol-
gende Bedingung erfüllt ist:
■
Ein Adapterkabel ist an das Ladegerät
angeschlossen.
Der Schutz gegen das Eindringen von Staub
und Wasser ist gewährleistet, wenn die fol-
gende Bedingung erfüllt ist:
■
Der Stecker ist an die Ladebuchse des
Fahrzeugs angeschlossen.
Komponente Schutzart
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das
Produkt beschädigt werden.
Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefähr-
dungen führen.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/
oder verändern.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.
Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweili-
gen Inhaber. Alle Rechte vorbehalten.
3 Neueste Informationen zum Produkt
Laden Sie die neuesten Produktinformationen unter
oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der
Website.
4 Lieferumfang
■
Ladegerät mit Steuereinheit
■
Adapter x 3
■
Halterung für Ladegerät (5 Schrauben und
5 Dübel inklusive)
■
Haken für Aufbewahrung des Steckers (5
Schrauben und 5 Dübel inklusive)
5 Symbolerklärung
Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:
Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.
Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch
einen elektrischen Schlag führen kann.
6 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungs-
anleitung enthaltenen Sicherheitshinweise und Informationen für einen ord-
nungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung
für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus
erlischt in solchen Fällen die Gewährleistung/Garantie.
6.1 Allgemein
■
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
■
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
■
Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können,
wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
■
Im Inneren des Produkts befinden sich keine zu wartenden Komponenten. Sehen Sie al-
so davon ab, das Produkt zu öffnen.
■
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
6.2 Handhabung
■
Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen
aus geringer Höhe können das Produkt beschädigen.
6.3 Änderungen und Modifikationen
Nehmen Sie keine Veränderungen am Produkt vor. Verändern oder reparieren
Sie keine elektrischen Komponenten wie Stecker, Kabel und Netzteile. Verwen-
den Sie keine beschädigten Komponenten. Bei Nichtbeachtung dieses Hinweises
besteht die Gefahr eines lebensgefährlichen elektrischen Schlags!
6.4 Produktschäden
■
Sollte das Produkt Beschädigungen aufweisen, sehen Sie von der Inbetriebnahme und
Verwendung unbedingt ab. Befindet es sich bereits im Betrieb, stellen Sie die Verwen-
dung ein.
■
Sollte das Produkt Beschädigungen aufweisen, berühren Sie es nicht. Bei Nichtbeach-
tung dieses Hinweises besteht die Gefahr eines lebensgefährlichen elektrischen
Schlags!
– Schalten Sie die jeweilige Netzsteckdose aus (z. B. über den jeweiligen Leitungs-
schutzschalter),
– und trennen Sie das Produkt dann vorsichtig von der Stromversorgung.
Bedingungen
■
Die Schutzkappe ist an dem Stecker an-
gebracht.
www.conrad.com/downloads herunter
■
Innensechskantschlüssel
■
Aufbewahrungskoffer
■
Bedienungsanleitung
