SPRINT L2
Audiohausstation mit Etagenruf
SPRINT L2 BEST.NR. 344232
Audio-Hausstation mit Handhörer in 2-Draht-Technik für Wandmontage. Verfügt über
2 Bedientasten für: Tür öffnen und Treppenhauslicht einschalten (Aktivator Best.Nr.
346210 wird benötigt). Tür-/Etagenruf mit Rufunterscheidung. Lautstärke des Ruftons
wird mittels 3-stufigem Schieberegler eingestellt. Anschluss für BUS und Etagenruf.
Aufputzmontage mittels mitgelieferter Dübel und Schrauben.
Maße: B × H × T: 78 × 194 × 54,5 mm
Hinweis: Bei Verwendung in einer Videosprechanlage ist ein Abschlusswiderstand
(Best. Nr. 3499) notwendig.
TECHNISCHE EIGENSCHAFTEN
Spannungsversorgung über SCS BUS:
Eigenverbrauch im Stand-by:
Maximaler Verbrauch unter Betriebsbedingungen:
Betriebstemperatur:

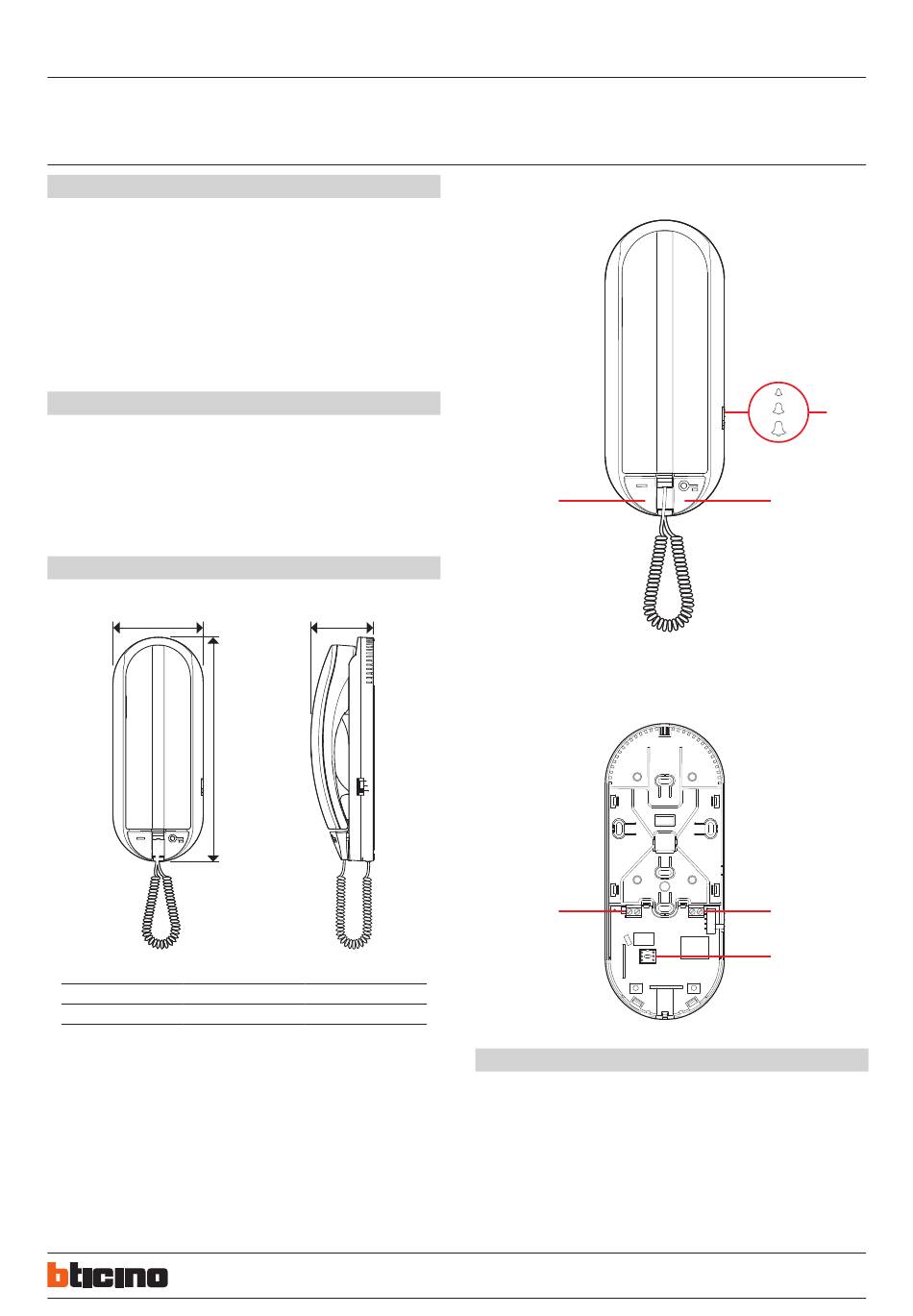

ABMESSUNGEN
A
B
A
B
78 mm
194 mm
18 – 27 V DC
3,5 mA
35 mA
+5 °C bis +40 °C
C
C
54,5 mm
BT00906-a-
DE
2 Draht Audio-Hausstation
Frontalansicht
3
Rückansicht
6
LEGENDE
1. 3-Stufenschalter zur Einstellung der Ruflautstärke (leise – mittel – laut)
2. Türöffnertaste: Ist die Konfiguration im Steckplatz P bei Tür- und Hausstation ident,
kann der Türöffner direkt aktiviert werden, ohne dass ein Ruf eingetroffen ist.
3. Konfigurierbare Zusatztaste – siehe Konfiguration (standardmäßig Treppenlicht-
Steuerung mit Aktivator 346210)
4. Anschlussklemmen für den Etagenruf
5. Sitz der Konfiguratoren
6. Anschluss an den BUS
29/05/2017
344232
1
2
4
5
1
