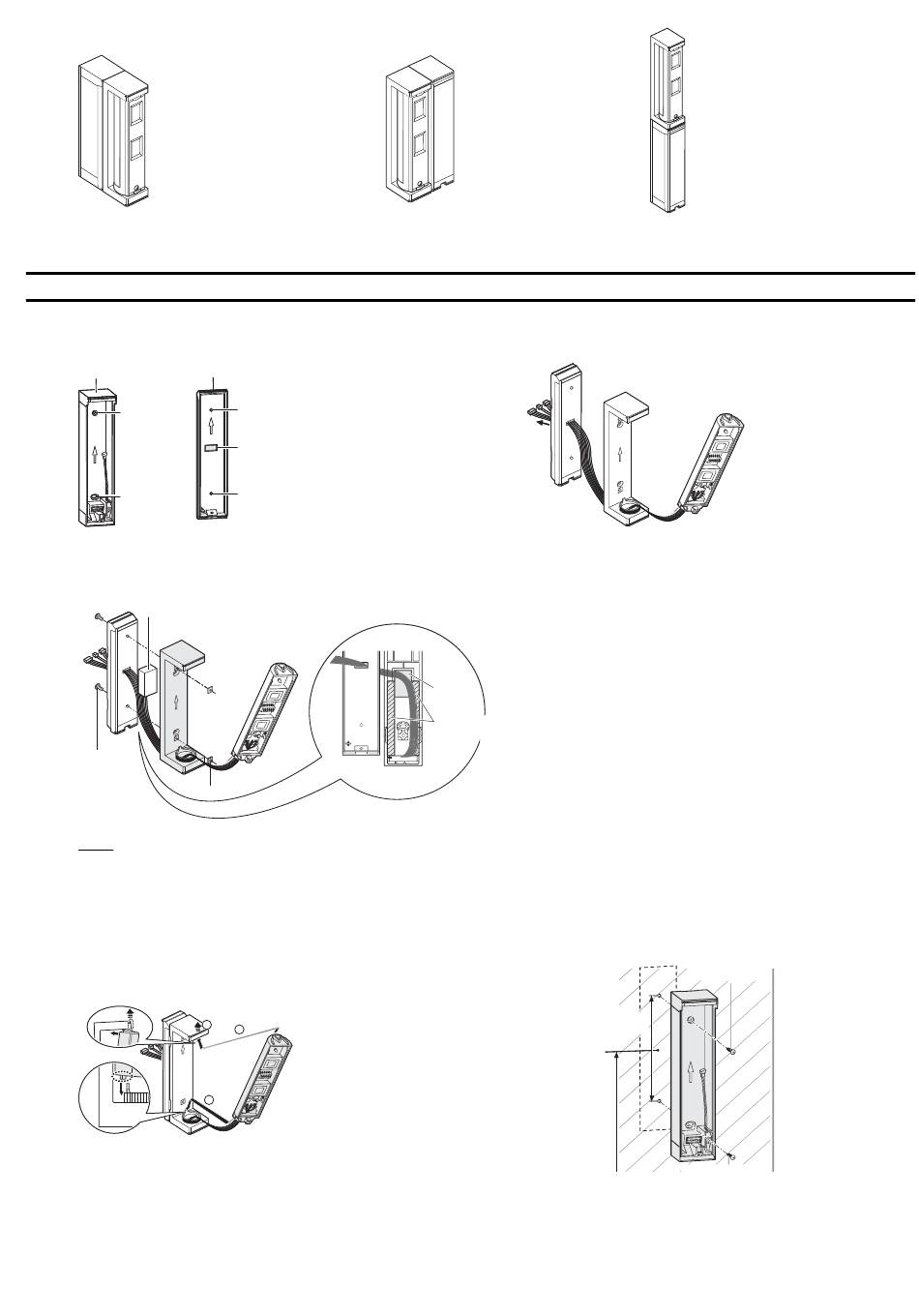

Stacking Methode - Fit Ftn-R Montage-Und Installationsanleitung

5. Auswahl der Montageart.
- aufeinander
2-4 Stacking Methode (aufeinander)
6. Sollbruchstelle entfernen.
Zusatzgehäuse Abdeckung
Montageloch
Montageloch
8. Die Abdeckung am Gehäuse der Haupteinheit befestigen.
Schwammdichtung
Schraube
M3x10mm
Mutter
INFO:
- Die Kabel dürfen bei der Montage nicht beschädigt werden.
- Ein Pfeil markiert wo oben und unten ist.
9. Die Gehäuseteile gut festhalten und dann die Haupteinheit einklin-
ken. Dazu muss die Oberseite leicht nach oben gedrückt werden.
2 2
- nebeneinander
Aussparung
für Schraube
und Mutter
Kabeldurch-
führung
Aussparung
für Schraube
und Mutter
3 3
1 1
7. Den Kabelbaum durch die Sollbruchstelle führen.
Schwamm
Doppelseitiges Klebeband
10. Das Zusatzgehäuse kann nun an die Wand geschraubt werden.
Montagehöhe:
0,8 - 1,2m
Seite 5
WICHTIG: Haupteinheit über
dem Zusatzgehäuse montieren.
- übereinander
Schraube M3x20
100mm
Schraube M3x20
