Gehtestmodus; Batteriesparmodus; Stör- Und Alarmausgang; Led - Anzeige - Fit Ftn-R Montage-Und Installationsanleitung

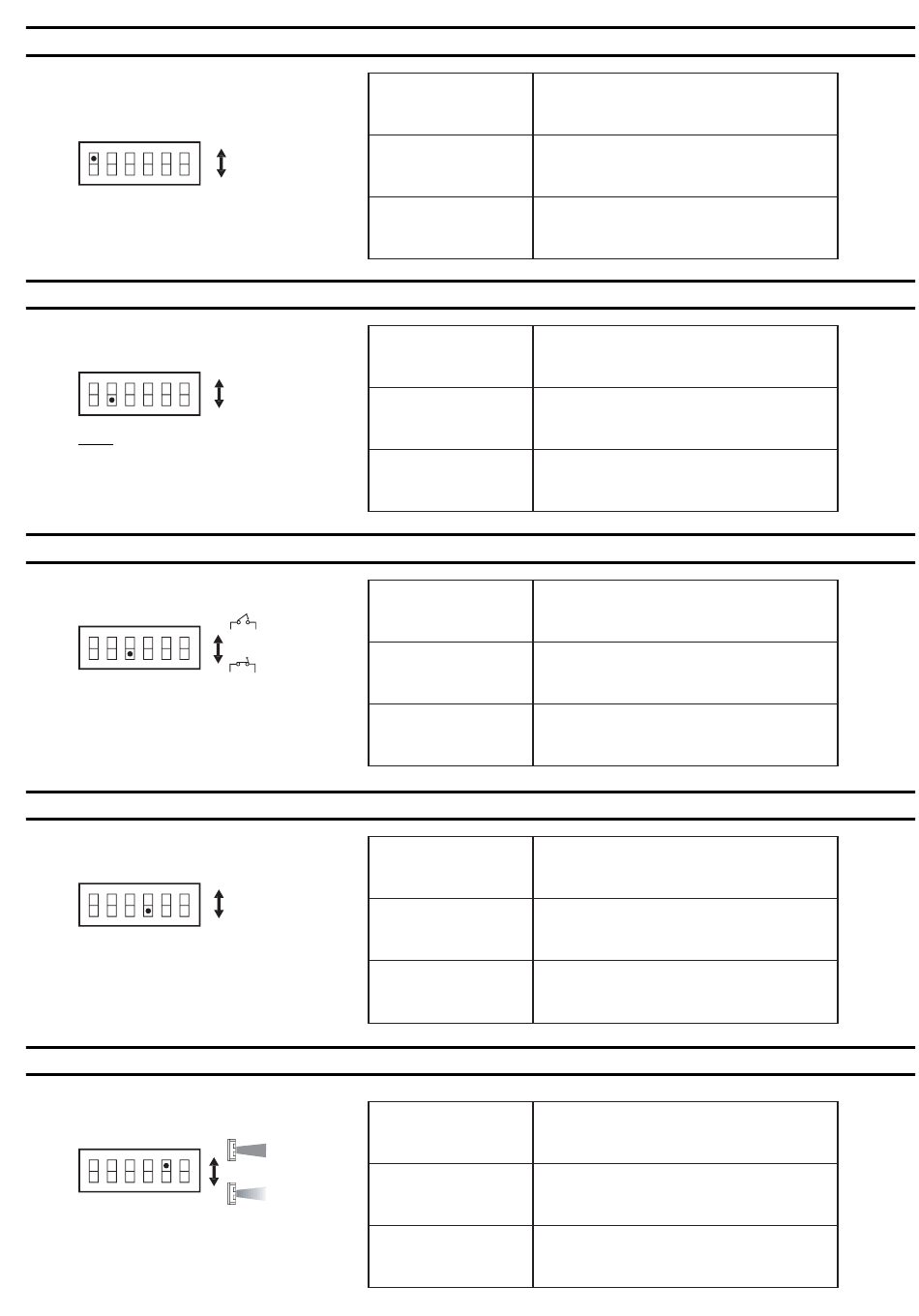

4-1 Gehtestmodus

ON
1 2 3 4 5 6

4-2 Batteriesparmodus

ON
1 2 3 4 5 6
INFO:
Ein erneuter Alarm wird erst nach Ablauf
der eingestellten Zeitdauer ausgegeben.
4-3 Stör - und Alarmausgang
ON
1 2 3 4 5 6

4-4 LED - Anzeige

ON
1 2 3 4 5 6

4-5 Empfindlichkeit

STD
ON
1 2 3 4 5 6
LOW
TEST
(Werkseinstellung)
NORM
5S
120S
(Werkseinstellung)
N.O.
N.C.
(Werkseinstellung)
ON
OFF
(Werkseinstellung)
(Werkseinstellung)
Position
- Die LED leuchtet unabhängig von den
TEST
DIP-Schalter 4 Einstellungen
- Der DIP-Schalter 2 ist in dieser Phase inaktiv.
- Die LED leuchtet in Abhängigkeit von
NORM
den DIP-Schalter 4 Einstellungen
- Der DIP-Schalter 2 ist in dieser Phase aktiv.
Position
5S
- 5 Sekunden
120S
- 120 Sekunden
Position
N.O.
- N.O. Ausgang (Schließer)
N.C.
- N.C. Ausgang (Öffner)
Position
EIN
- Bei Detektion LED ein
- LED deaktiviert
AUS
- Sollte die LED dennoch leuchten, muss DIP-
Schalter 1 (Gehtestmodus) kontrolliert werden.
Position
STD (EIN)
- Standardanwendungen / normale Sensitivität
- Niedrige Sensitivität
LOW
(für widrige Umgebungsbedingungen)
Seite 9
