System Micro13 – Plissee für Türen
Montageanleitung für Typ H-F-KS
UNBEDINGT BEACHTEN – BEI NICHTBEACHTUNG BESTEHT KEIN GARANTIEANSPRUCH:
Die Schnüre dürfen nicht gekürzt und die Knoten in den Schnüren nicht gelöst oder geöffnet werden!
Montage

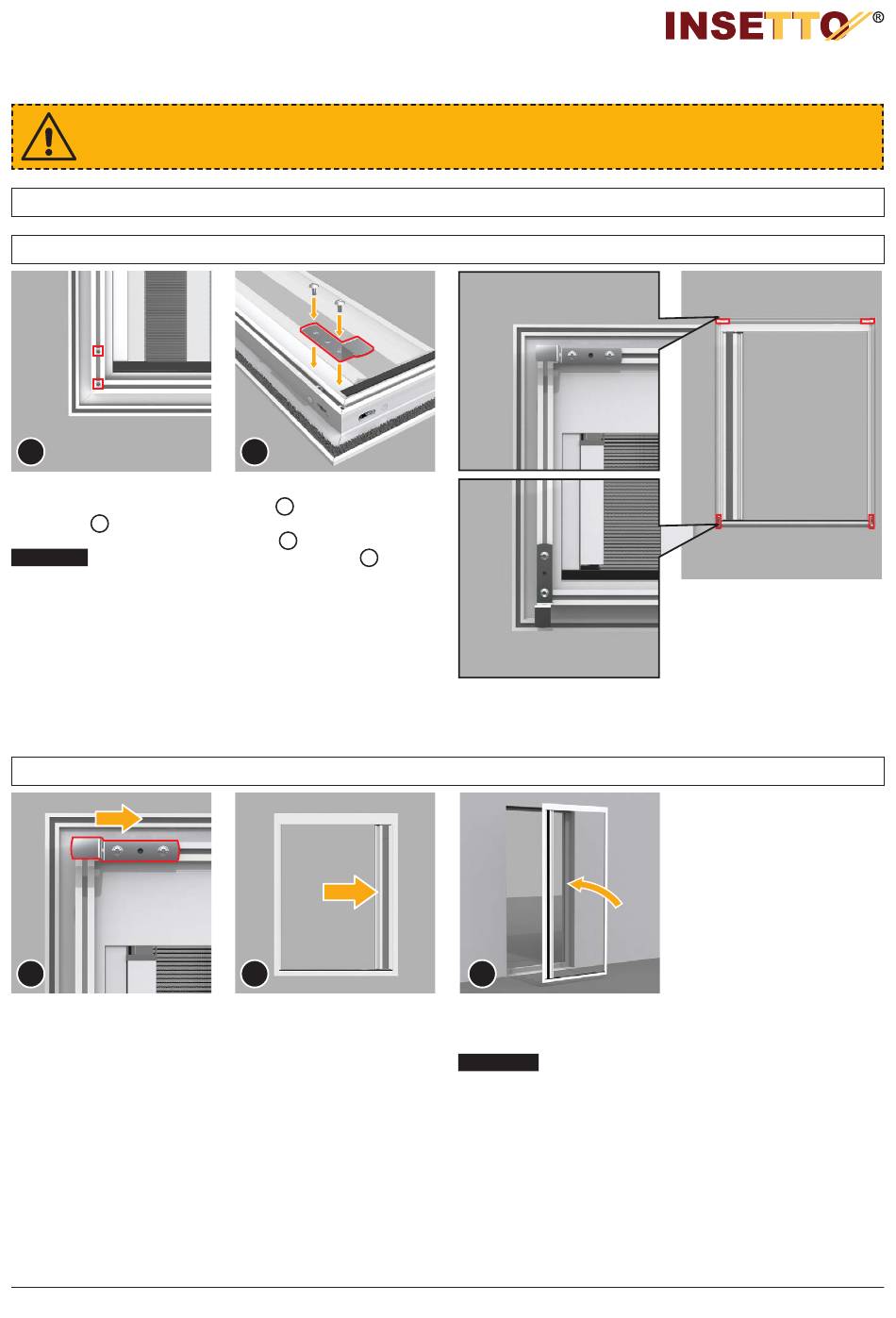

4. Winkellaschen anschrauben
15
Legen Sie sich in jeder Ecke des
Montagerahmens je zwei Vier-
kantmuttern
zurecht.
28
ACHTUNG
Lassen Sie das
Plissee weiterhin flach liegen.
So können Sie die Winkella-
schen einfacher montieren.
5. Plissee im Fensterrahmen montieren
17
Schieben Sie die oberen Winkel-
laschen ein wenig nach innen.
Insetto GmbH · 91629 Weihenzell · www.insetto.eu
16
Schrauben Sie die Winkella-
schen
oben und unten mit
27
den Linsenkopfschrauben
M3 x 5
und dem 2,0 mm
29
Sechskantschlüssel
fest.
14
Entnehmen Sie die korrekte
Position aus dem nebenstehen-
den Bild.
Ziehen Sie die Schrauben noch
nicht ganz fest, damit sich die
Winkellaschen noch verschie-
ben lassen.
18
Zum Einhängen sollte das
Plissee vollständig geöffnet sein.
19
Setzen Sie das Plisse von außen
an den Türrahmen an.
Arbeiten Sie zu
ACHTUNG
zweit. Achten Sie darauf, dass
der Montagerahmen während
der folgenden Schritte immer
sicher von einer Person fest-
gehalten wird!
Seite 7/8
