System Micro13 – Plissee für Türen
Montageanleitung für Typ H-F-KS
UNBEDINGT BEACHTEN – BEI NICHTBEACHTUNG BESTEHT KEIN GARANTIEANSPRUCH:
Die Schnüre dürfen nicht gekürzt und die Knoten in den Schnüren nicht gelöst oder geöffnet werden!
Montage
Die ROT umrandeten Montageschritte sind nur relevant, wenn Sie die Schnurspannung des Plissees nachjustieren möchten.
Wenn die Schnurspannung passt, können Sie diese Schritte ignorieren.

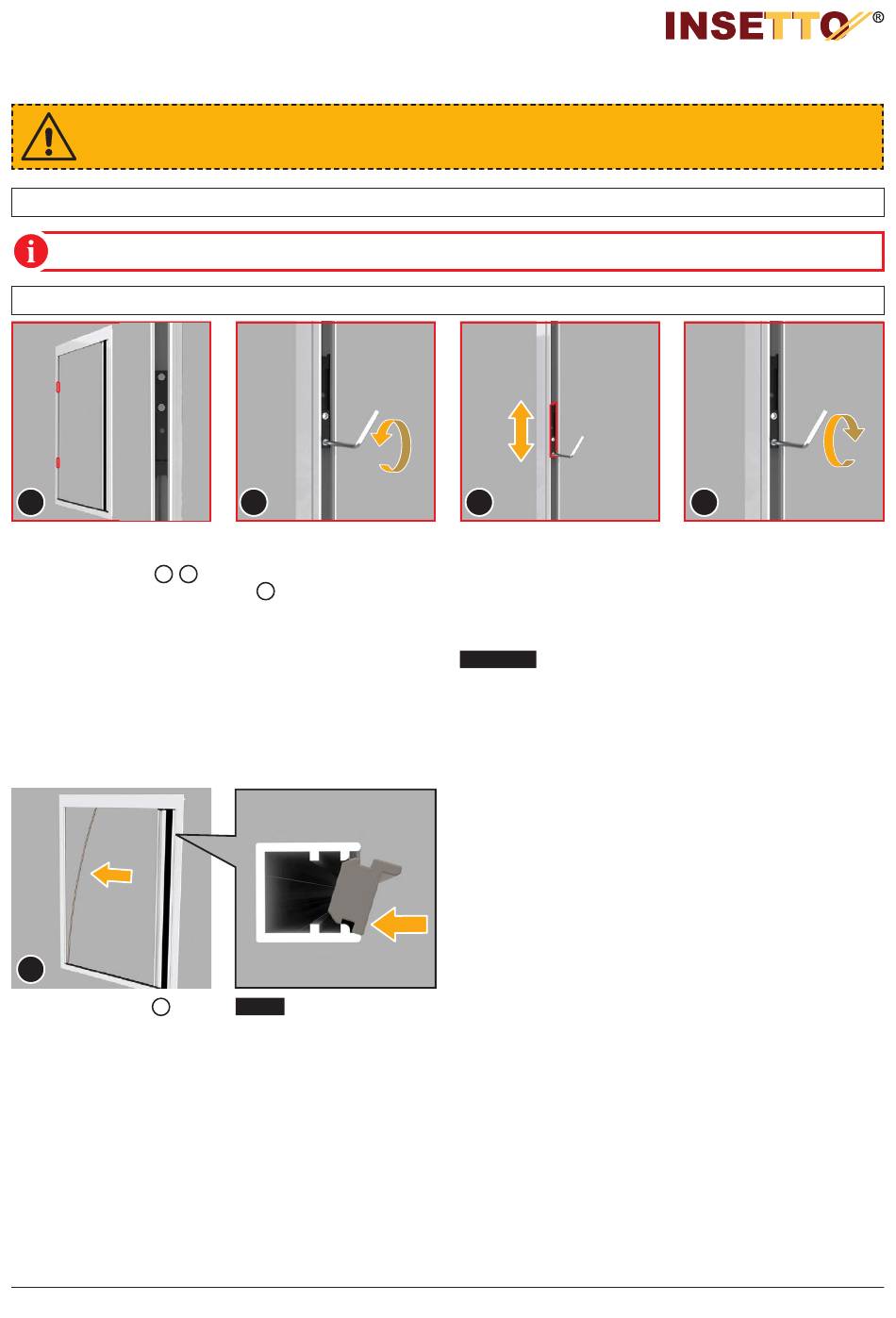

3. Justierblöcke einstellen
10
Im Befestigungsprofil gegen-
über der Griffschiene befinden
sich zwei Justierblöcke
/
16
- je ein Justierblock oben und
unten.
Damit kann die Schnurspan-
nung reguliert werden.
14
Lösen Sie den Magnet
von
22
der Griffschiene ab und clipsen
Sie ihn in das Befestigungsprofil
ein. Dabei die korrekte Polarität
beachten!
Insetto GmbH · 91629 Weihenzell · www.insetto.eu
11
Drehen Sie die Schrauben der
Justierblöcke mit dem mitgelie-
ferten 2,0 mm Sechskantschlüs-
17
sel
leicht auf.
14
11
TIPP
Der Magnet lässt sich
am besten einsetzen, wenn
man zuerst die Seite ohne
Rand einrasten lässt. Danach
kann die andere Seite einge-
drückt werden.
12
Verschieben Sie die Justierblö-
cke leicht nach oben oder unten,
damit sich die Schnüre spannen.
Die Schnüre sollten leicht ge-
spannt sein und das Plissee
sollte leichtgängig und gerade
schließen.
ACHTUNG
Die Schnüre sind
ein geschlossenes System.
Dadurch reichen kleine Ver-
schiebungen von wenigen
Millimetern, um die Spannung
einzustellen.
13
2
Anschließend die Schrauben der
Justierblöcke wieder festdrehen.
Das Plissee zum Test mehrmals
öffnen und schließen. Ggf. die
Schritte wiederholen.
Seite 6/8
