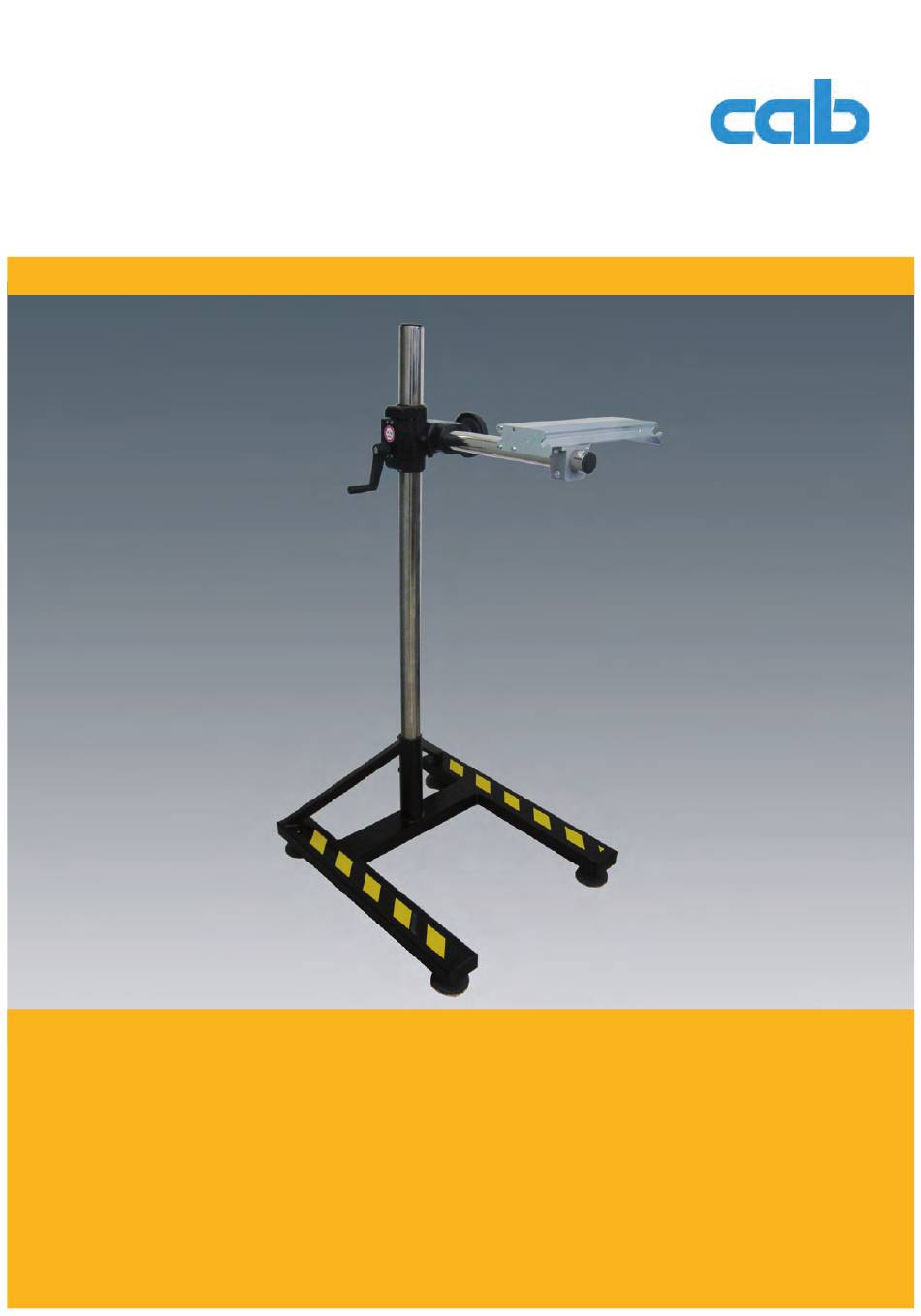

- Seite 1 Bedienungsanleitung Bodenstativ 1602 Hermes +...
- Seite 2 Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................5 Sicherheitskennzeichnung ........................5 Umwelt ..............................5 Produktbeschreibung ..........................6 Wichtige Merkmale ........................... 6 Technische Daten ............................. 6 Geräteübersicht ............................7 Lieferumfang ............................8 Montage ..............................9 Montagevarianten ............................ -
Seite 4: Einleitung
Beachtung der Bedienungsanleitung benutzt werden. • Das Gerät ist nur zur Montage und Positionierung von cab Druckern der Hermes+ Serie bestimmt. Eine andersartige oder darüber hinausgehende Benutzung ist nicht bestimmungsgemäß. Für aus missbräuchlicher Verwendung resultierende Schäden haftet der Hersteller/Lieferant nicht; das Risiko trägt allein der Anwender. -
Seite 5: Sicherheitshinweise
Einleitung Sicherheitshinweise Achtung! Reparaturen sowie der Austausch von Komponenten dürfen nur von qualifizierten Fachpersonal (Service) vorgenommen werden. • Gerät nicht in der Nähe von Hochspannungsleitungen betreiben. • Nur die in dieser Bedienungsanleitung beschriebenen Handlungen ausführen. Weiterführende Arbeiten dürfen nur von geschultem Personal oder Servicetechnikern durchgeführt werden. •... -
Seite 6: Produktbeschreibung
Produktbeschreibung Wichtige Merkmale • Das Bodenstativ ist geeignet für linke und rechte Etikettiersysteme. • Mit wenigen Handgriffen wird das Bodenstativ durch die Zahnstange mit dem Handrad bzw. Kurbel an der Fertigungs- linie positioniert. • Ausrichtung über Stellfüße. Technische Daten Bodenstativ 1602 Hermes + Höhe kpl. -
Seite 7: Geräteübersicht
Produktbeschreibung Geräteübersicht Bild 2 Übersicht 1 Hubachse Z-Richtung 5 Flanschklemme für die Druckermontage 2 Kurbel zur Verstellung in Z-Richtung 6 Achse Y-Richtung 3 Knoten für die Positionsänderung 7 Adapterplatte 4 Handrad zur Verstellung in Y-Richtung 8 Stellfüße (höhenverstellbar) -
Seite 8: Lieferumfang
Produktbeschreibung Lieferumfang 1 Bodenstativ 2 Bügel 3 Schrauben M6x14 (2x) 4 Zentrierschrauben (2x) 5 Zylinderschrauben M10x50 (2x) 6 Adapterplatte Bild 3 Lieferumfang Hinweis! Originalverpackung für spätere Transporte aufbewahren. -
Seite 9: Montage
Montage Montagevarianten Warnung! Beim Lockern der Flanschklemme zur Änderung der Druckerausrichtung, ist die Last durch eine zweite Person gegen Herumschwenken zu sichern. 1 2 3 Bild 4 Varianten der Druckermontage Zur Anpassung des Druck- und Etikettiersystems an die Produktionslinie ist eine Vielzahl von Einbauvarianten möglich. -
Seite 10: Montage Des Bügels
Montage Montage des Bügels Der Bügel ist ein Montageelement, um Hermes+-Drucker am Bodenstativ hängend in eine Produktionslinie zu integrieren. Bild 6 Montage des Bügels 1. Schrauben (4) lösen und den Nutenstein (2) vom Knoten (3) entfernen. 2. Den Nutenstein (2) nun wie abgebildet in die Führung des Bügels (2), welche dem Knoten (3) im montierten Zustand zugewand ist einführen. -
Seite 11: Justage Der Z- Und Y-Richtung
Justage der Z- und Y-Richtung Anschlag Bild 8 Justage in Z- und Y-Richtung Bild 9 maximale Bewegung in Y-Richtung Warnung! Y-Achse nur sanft bis zum Anschlag drehen um die Achsen und den Knoten zur Positionsänderung nicht zu beschädigen. Verstellung in der Höhe erfolgt durch Drehen der Kurbel (1). ...
