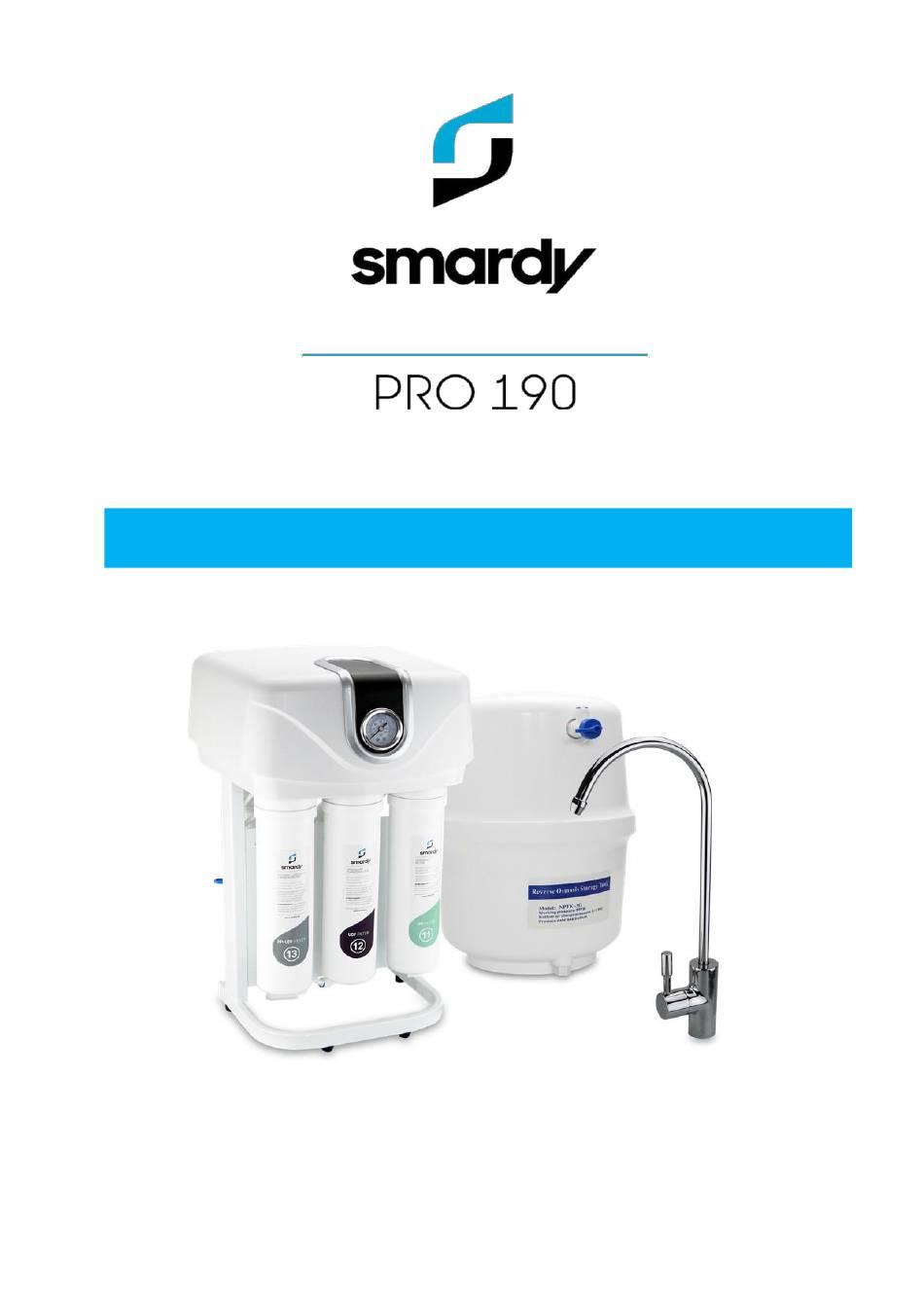

SMARDY PRO 190 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für SMARDY PRO 190
Inhaltszusammenfassung für SMARDY PRO 190
- Seite 1 Umkehr-Osmoseanlage 50 GPD Bedienungsanleitung DE...
-
Seite 2: Inhaltsverzeichnis
11. Filterbestellung 6. Erste Inbetriebnahme 1. Auspacken Entfernen Sie sämtliches Verpackungsmaterial. Vergewissern Sie sich, dass das Umkehr-Osmose- System keine äußerlichen Beschädigungen aufweist. 2. Lieferumfang smardy Umkehrosmose Wasserfilter Vorratstank 11,35l 3. Wasserhahn Schlauchleitung VOTRON Membrane Schlüssel für Membrangehäuse Eckventil Anschlussadapter 3/8” x 3/8” + Absperrhahn Schelle für Abwasser... -
Seite 3: Einsetzen Der Membrane
Hinweis: Dieses System ist mit Steckverbindungen ausgestattet. Diese ermöglichen Ihnen einen einfachen und sicheren Anschluss der Schlauchleitungen. Stecken Sie den Schlauch in die jeweilige Öffnung des Anschlusses bis Sie einen Widerstand merken. Erst nach dem Widerstand sitzt der Schlauch fest in der Verankerung. •... -
Seite 4: Verbinden Der Leitungen
4. Verbinden der Leitungen • Schließen Sie die Schlauchleitungen bitte wie folgt an: • Entfernen Sie die blauen Sicherungsringe von den Steckverbindungen am Wassereingang Anschluss-Tank Abwasser und Osmosewasser • Stecken Sie nun die Schläuche in die Steckverbindungen. • Befestigen Sie die blauen Sicherungsringe wieder an den Steckverbindungen Wassereingang Anschlusstank Abwasser... -
Seite 5: Installation
5. Installation • Im Lieferumfang liegt ein Anschluss für die Wasserzufuhr sowie der zugehörige Absperrhahn anbei. • Schließen Sie die Wasserzufuhr an Ihrem Eckventil und schrauben Sie die Leitung vom Kaltwasser ab. Schrauben Sie nun den Anschluss für die Wasserzufuhr auf das Eckventil. - Seite 6 Installation der Wasserarmatur: Bohren Sie ein 12 mm Loch durch die Spüle. 1. Stecken Sie die Abdeckung über die Gewindestange vom Wasserhahn. 2. Stecken Sie die Gewindestange durch das gebohrte Loch in der Küchenplatte. 3. Schieben Sie von unten die Konterscheibe über die Gewindestange.
- Seite 7 Abwasser-Anschluß Bestimmen Sie die Montagestelle für die Abwasserschelle. Diese muss unbedingt über dem Siphon-Bogen liegen. (der Bereich ist hier grün gekennzeichnet) •Bohren Sie mit einem 6mm Bohrer ein Loch in den Siphon. •Kleben Sie die Schaumstoffdichtung um das gebohrte Loch. •Befestigen Sie die Schelle (beide Schrauben gleichmäßig anziehen).
-
Seite 8: Erste Inbetriebnahme
6. Erste Inbetriebnahme • Bevor Sie die Wasserzufuhr öffnen, kontrollieren Sie bitte nochmals alle Schlauchleitungen. Diese müssen absolut knickfrei verlegt worden sein • Öffnen Sie das Filterspülventil. Dieses befindet sich vor der Membran. • Öffnen Sie die Wasserzufuhr (hier im grünen Kreis abgebildet) und kontrollieren Sie alle Verbindungen auf Dichtheit. -
Seite 9: Verbrauchsmaterialien
Alle 6 Monate Nr.13 Aktivkohle Sedimentfilter Alle 6 Monate Nur smardy Originalfilter gewährleisten eine störungsfreie Funktion ! 8. Technische Daten • Maße: 29cm x 24cm 46cm (LxBxH) • Filterleistung pro Tag: 190 Liter • Wasserreinigung ohne Strom – nur 3 bar Wasserleitungsdruck erforderlich 9. -
Seite 10: Filterwechsel
10. Filterwechsel Empfohlene Wechselintervalle Nr. 8 12 -24 Monate Nr. 12 6 Monate Nr. 9 12 Monate Nr. 13 6 Monate Nr. 11 6 Monate Datum: Nr. 8 Membrane 50 GPD Nr. 9 Aktivkohle Nachfilter Nr. 11 Sedimentfilter Nr. 12 Aktivkohle Blockfilter Nr. - Seite 11 11 Filter bestellen...
- Seite 12 Zubehörlink: https://www.amazon.de/dp/B06XZYFL5C smardy© Robert-Bosch-Str. 6b 86830 Schwabmünchen Germany info@smardy.de...
