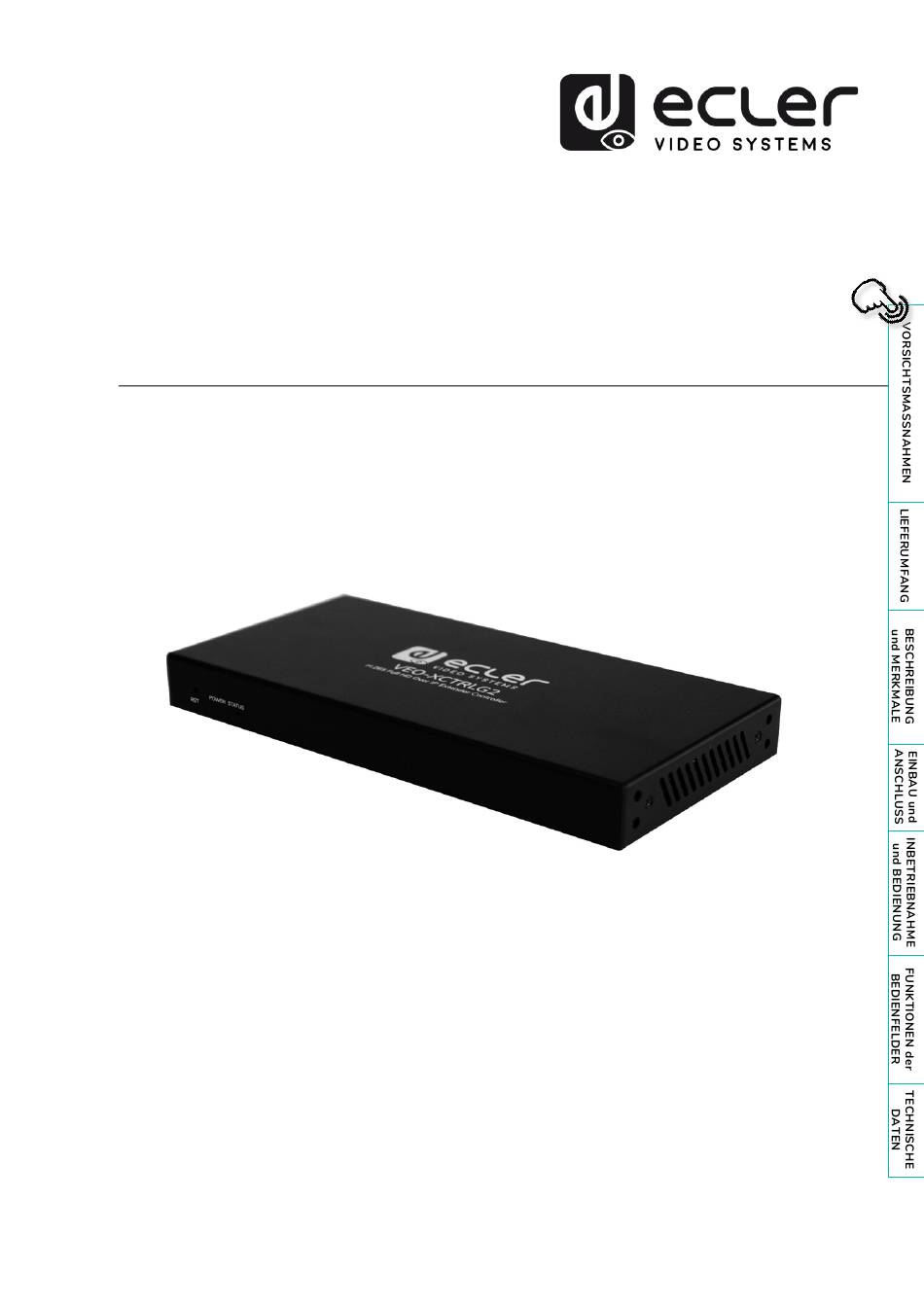

- Seite 1 VEO-XCTRLG2 VIDEOVERTEILUNG ÜBER IP Controller für H.265 Full HD über IP Video-Extender BEDIENUNGSANLEITUNG 50-0434-0105 VEO-XCTRLG2...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS VORSICHTSMASSNAHMEN ....................3 1.1 Wichtige Vorbemerkung ........................3 1.2 Wichtige Sicherheitshinweise ......................4 1.3 Reinigung ..............................4 LIEFERUMFANG ......................... 5 BESCHREIBUNG UND MERKMALE ..................5 3.1 Die wichtigsten Merkmale ........................6 EINBAU UND ANSCHLUSS ....................7 4.1 Anschlussdiagramm ..........................7 4.2 Netzwerk-Anforderungen und -Konfiguration ................ -
Seite 3: Vorsichtsmassnahmen
VORSICHTSMASSNAHMEN 1.1 WICHTIGE VORBEMERKUNG Das Blitzsymbol mit Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter, gefährlicher Spannung innerhalb des Produktgehäuses warnen, die hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen. Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer darauf hinweisen, dass er in den mitgelieferten Unterlagen wichtige Hinweise zur Bedienung und Wartung findet. -
Seite 4: Wichtige Sicherheitshinweise
1.2 WICHTIGE SICHERHEITSHINWEISE Lesen Sie diese Anleitung durch. 12. Trennen Sie das Gerät vom Netz bei Bewahren Sie diese Anleitung gut auf. Gewitter oder wenn es über einen Beachten Sie alle Warnhinweise. längeren Zeitraum nicht verwendet Befolgen Sie alle Anweisungen. werden soll. -
Seite 5: Lieferumfang
1 x Garantieschein. • 3. BESCHREIBUNG UND MERKMALE Das Gerät VEO-XCTRLG2 ist ein Steuermodul (Controller), das dem Benutzer die Steuerung und Nutzung der Video-over-IP-Geräte VEO-XTI1CG2 und VEO-XRI1CG2 in umfangreichen Multipunkt-zu-Multipunkt-Systemen ermöglicht. Es verfügt über zwei dedizierte LAN-Ports zum Hosten unabhängiger Steuerungs- und Videonetzwerke. Der Controller VEO-XCTRLG2 hat eine dedizierte Web-Oberfläche mit Setup-Wizard, welche... -
Seite 6: Die Wichtigsten Merkmale
3.1 DIE WICHTIGSTEN MERKMALE Einfache Projekterstellung, Steuerung und Bedienung des Systems . • Der Setup-Wizard erleichtert die Zuweisung der Geräte zum Projekt, einschliesslich • der IP-Konfigurationen Automatik, DHCP und Manuell. Kompatibel mit HTTPS, SSH, SFTP. • Integrierte Web-GUI-Steuerungsschnittstelle, die Drag & Drop-Vorgänge und die •... -
Seite 7: Einbau Und Anschluss
Team bestmögliche Einstellung lokalen Netzwerk-Switch anzuschlieβenden Multicast-Produkte zu untersuchen. Einer der Vorteile der Nutzung des VEO-XCTRLG2 besteht in der Möglichkeit, das Video-Netzwerk vom Steuerungs-Netzwerk zu trennen. Dank dieser Möglichkeit kann Video-über-IP-Extendern generierte Multicast-Datenverkehr Steuerungs-Datenverkehr, der vom eingebetteten Steuerungssystem bzw. vom Steuerungssystem eines Drittanbieters generiert wird, isoliert werden. -
Seite 8: Web-Anschluss Und Einstellungen
4.2.1 WEB-ANSCHLUSS UND EINSTELLUNGEN Wenn kein DHCP-Server im System vorhanden ist, lautet die Standard-IP-Adresse des VEO-XCTRLG2 für den Steuer-LAN-Anschluss 192.168.6.100 und für seinen Video- LAN-Anschluss 169.254.8.100. VEO-XTI1CG2 und VEO-XRI1CG2 müssen im gleichen Netzwerkbereich wie der VEO-XCTRLG2 VIDEO LAN-Anschluss eingestellt sein, um das gesamte System konfigurieren und verwalten zu können. -
Seite 9: Wizard-Einstellung
4.3.2 WIZARD-EINSTELLUNG Nach erfolgter Anmeldung erscheint, wenn noch kein Projekt vorhanden ist, die folgende Meldung, die dem Benutzer die Konfiguration des Systems mithilfe des Wizard- Assistenten erleichtern soll. Klicken Sie auf Next, um auf die nächste Seite zu kommen. Wurde das System bereits konfiguriert, so gelangt der Benutzer über die Taste Close direkt auf die Seite zur System-Steuerung. - Seite 10 Hier können Sie entscheiden, ob alle angeschlossenen Geräte dem neuen Projekt hinzugefügt werden sollen (vollkommen neue Installation), oder ob es im Falle von Änderungen an einem bestehenden System darum geht, zusätzliche Geräte selektiv aufzunehmen. Wählen Sie die Option “Automatically add Transmitters and Receivers to system ”...
- Seite 11 2. Wenn in den Assistentenfenstern die zweite Option „List all discovered Transmitters and Receivers“ (Alle gefundenen Sender und Empfänger auflisten) gewählt wird, klicken Sie auf die Schaltfläche „Next“ (Weiter), um die Projektseite zu öffnen. Dann werden alle angeschlossenen Geräte in der Liste der nicht zugewiesenen Geräte aufgeführt und die Schaltflächen „Add All“...
- Seite 12 Unterschied, dass in diesem Fall die IP-Adressen von einem DHCP-Server zugewiesen werden. Beim Wechsel in den DHCP-Modus wird eine Pop-up-Warnung angezeigt. Es ist in diesem Fall nicht erforderlich, den Video-LAN-Anschluss des Controllers VEO-XCTRLG2 auf AUTO bzw. DHCP einzustellen, da der Controller diese Einstellung automatisch vornimmt.
- Seite 13 4.3.2.3 STATIC IP MODE BY MANUAL SETTINGS 1. Wählen Sie die Option „Static IP mode by manually settings“ (statischer IP-Modus durch manuelle Einstellungen), wenn Sie die IP-Adresse von Hand eingeben wollen. 2. Klicken Sie auf „Next“ und stellen Sie dann von Hand die IP-Adresse, die Subnetz- Maske und das Gateway des Video-LAN-Ports ein.
-
Seite 14: Inbetriebnahme Und Bedienung
5. INBETRIEBNAHME UND BEDIENUNG 5.1 WEB-FUNKTIONEN UND BEDIENUNG Nachdem Sie den VEO-XCTRLG2 eingerichtet und die im Netzwerk angeschlossenen Geräte VEO-XTI1CG2 und VEO-XRI1CG2 einem bestimmten Projekt zugewiesen haben, können Sie mithilfe der folgenden Menüs auf der Seite der Webeinstellungen verschiedene Aspekte und Funktionalitäten bezüglich der Nutzung der Sender und Empfänger verwalten und bedienen, wie in den folgenden Kapiteln erklärt. - Seite 15 5.1.1.1 TRANSMITTER (SENDER) Auf dieser Seite können Sie den aktuellen Sender wie gewünscht einstellen. ID: Die ID des aktuellen Geräts. (Hinweis: ID wird niemals dupliziert.) Name: Der Name des aktuellen Geräts. (Hinweis: Der Name kann niemals dupliziert werden.) MAC Address: Die MAC-Adresse des aktuellen Geräts. IP Address: Die IP-Adresse des aktuellen Geräts.
- Seite 16 Basic settings (Grundeinstellungen): 1. Name: Der Name des aktuellen Geräts. (Hinweis: Der Name kann niemals dupliziert werden.) 2. Change ID: Die ID des aktuellen Geräts. (Hinweis: ID wird niemals dupliziert.) 3. Show Front Panel: Mit diesem Parameter wird der Status der 7-Segment-LED auf der Vorderseite ausgewählt: ON: Die LED bleiben dauerhaft eingeschaltet.
-
Seite 17: Receiver (Empfänger)
1. RS-232 Command Relay (RS-232 Befehlsrelais): Wenn diese Funktion aktiviert ist, wird das gesperrte Signal-Routing des Empfängers deaktiviert. 2. Baud Rate: Die Geschwindigkeit, mit der Daten zwischen Geräten übertragen werden. 3. Stop Bits: Die Anzahl der Bits, die verwendet werden, um das Ende eines Datenzeichens in der seriellen Kommunikation anzuzeigen (1 Bit / 2 Bit). -
Seite 18: Klicken Sie Auf Das Pfeilsymbol Links Der "Id"-Spalte, Um Das Erweiterte
Name: Der Name des aktuellen Geräts. (Hinweis: Der Name wird nicht dupliziert.) MAC: Die MAC-Adresse des aktuellen Geräts. IP: Die IP-Adresse des aktuellen Geräts. Firmware: Die Firmware-Version des aktuellen Geräts. Status: Der Status (online oder offline) des aktuellen Geräts. Up time: Die Betriebszeit eines Geräts ist die ununterbrochene Betriebsdauer seit dem letzten Neustart oder der letzten Wiederinbetriebnahme und gibt die Zuverlässigkeit und Verfügbarkeit des Geräts an. - Seite 19 • ON: Die Power-LED blinkt ständig. • OFF: Die Power-LED leuchtet, ohne zu blinken. • ON 90s: Die Power-LED blinkt 90 Sekunden lang und hört dann auf. Show Front Panel: Mit diesem Parameter wird der Status der 7-Segment- LED auf der Vorderseite ausgewählt: •...
-
Seite 20: Network Settings (Netzwerk-Einstellungen)
Network Settings (Netzwerk-Einstellungen): 1. IP Mode: Die Konfiguration, die festlegt, wie IP-Adressen in einem Netzwerk zugewiesen werden (STATIC/DHCP). 2. Subnet Mask: Eine Maske, die verwendet wird, um den Teil der IP-Adresse, der das Netzwerk identifiziert, von dem Teil zu trennen, der die Geräte in diesem Netzwerk identifiziert. - Seite 21 Geräts über das IP-Netzwerk gesendet werden (IP / RS232-Befehl in, zu RS-232 out). Dadurch können Steuersysteme von Drittanbietern einen RS-232- oder IP- Befehl an den VEO-XCTRLG2 senden und einen RS-232-Befehl von einem Empfänger oder einem Sender aus senden. Es wird empfohlen, den „Serial Guest Mode“ bei Bedarf ein- und auszuschalten, da serielle Befehle, die an den VEO-XCTRLG2 gesendet werden, an jedes Gerät weitergeleitet werden, das diesen Modus aktiviert hat.
-
Seite 22: Matrix
5.1.2 MATRIX Diese Seite ermöglicht die Auswahl und Vorschau des Videoinhalts eines bestimmten Senders oder Empfängers im System durch Ziehen und Ablegen des zu visualisierenden Geräts auf einen Empfänger. Transmitter: werden alle aktuellen Sender angezeigt. Der in der Abbildung gezeigte Text ist die Gerätebezeichnung. - Seite 23 Klicken Sie auf „Create”, und es erscheint ein Pop-up-Fenster wie nachfolgend gezeigt. Hier können Sie die Videowand-ID, die Bezeichnung sowie die Anzahl horizontaler und vertikaler Felder festlegen. Klicken Sie nun auf „Create”, um die Videowand zu erstellen. Die Schaltfläche „Remove” wird verwendet, um die Videowand zu löschen. Es können bis zu 9 Videowände erstellt werden.
- Seite 24 Klicken Sie auf den entsprechenden Bildschirm, um den gewünschten Empfänger auszuwählen, und klicken Sie dann auf „Apply”. Jeder Empfänger kann nur jeweils einer Videowand zugewiesen werden. Wenn eine Gruppe von Empfängern einer Videowand zugewiesen wird, werden sie aus dem Matrixbereich entfernt. Wenn die Videowand entfernt wird, werden die Empfänger im Matrixbereich wieder verfügbar.
- Seite 25 Klicken Sie auf „Class Preset”, um auf die Seite der Klassen-Konfiguration zu gelangen, und klicken Sie dort die entsprechenden Bildschirme an, um die Klasse nach Bedarf auszuwählen (jede Klassenbezeichnung bildet eine Videowand. Mithilfe der Klassen-Konfiguration können Sie eine regelmässige oder eine unregelmässige Videowand erstellen).
- Seite 26 Klicken Sie auf „Border Adjustment“, um die Anpassungskonfiguration für jede Anzeige aufzurufen. Damit kann der Benutzer die Breite und die Höhe der Anzeige einstellen. 5.1.3.2 VIDEO WALL SOURCE (VIDEOWAND-QUELLE) Auf dieser Seite können Sie verschiedene Videowände und voreingestellte Klassenkonfigurationen auswählen , die in der Seite „Video Wall List“ eingerichtet wurden.
-
Seite 27: User (Benutzer)
5.1.4 USER (BENUTZER) Auf dieser Seite besteht die Möglichkeit, neue Benutzerkonten hinzuzufügen. Die Web- GUI des Controllers kann mit verschiedenen Benutzern eingerichtet werden, von denen jeder seine spezifischen Rechte hat. So kann der Benutzer eindeutige Anmeldedaten erstellen und Einstellungen wie Eingänge und Ausgänge festlegen, auf die jeder Zugriff haben soll. -
Seite 28: Controller Settings
3. Klicken Sie auf die Schaltfläche „Password“ und wählen Sie das Benutzerprofil aus, um das Passwort zu ändern. 5.1.5 CONTROLLER SETTINGS Auf dieser Seite kann der Benutzer nach Bedarf die Kommunikations- und Netzwerk- Einstellungen für Steuerungs- und Video-LAN-Netzwerke konfigurieren. A. System Configurations (Systemkonfigurationen): 1. -
Seite 29: Mehrzweck-Eingangs
Abschnitt kann Benutzer Netzwerkkonfiguration und die DHCP-Parameter für den VEO-XCTRLG2 „Control LAN“-Anschluss einstellen. Klicken Sie auf „Apply“, um die Änderungen zu übernehmen. E. Video Network: In diesem Abschnitt kann der Benutzer die Netzwerkkonfiguration für den VEO-XCTRLG2 „Video LAN“-Anschluss einstellen. -
Seite 30: Tcp Befehlsliste
TCP BEFEHLSLISTE Um die TCP-Fernsteuerung eines Drittanbieters zu nutzen, müssen Sie die aktuelle IP- Adresse von VEO-XCTRLG2 und den TELNET-Port (23 standardmäßig) eingeben, der für den Zugriff auf das Gerät konfiguriert ist. Um auf Telnet zuzugreifen, muss der Benutzer „telnet [Controller IP]“ schreiben. - Seite 31 Steuerung von Sender und Empfänger Befehl Variable Beschreibung IPMODE [mode] Sender- oder Empfänger-IP-Modus voreinstellen. mode=[0:AUTOIP 1:DHCP • 2:STATIC] START IP [start address] Start-IP-Adresse Senders oder SET ENC [enc] start address = [xxx.xxx.xxx.xxx] Empfängers voreinstellen. • PRESET END IP [end address] Sender- oder Empfänger-End-IP-...
- Seite 32 FPLED [fl] Die automatische Abschaltzeit für die fl: [0: Always On 9: On 90s] LED auf der Frontplatte des Senders • einstellen. GUEST [state] BR [br] BIT [bit] serielle Gastkonfiguration state = [ON, OFF] Senders einstellen. • br = • [0:300 1:600 2:1200 3:2400 4:4800 5:9600 6:19200...
- Seite 33 Den Empfängerschalter auf alle Signale einstellen. Hinweis: enc=0 bedeutet in diesem Fall keine Quelle VIDEO Empfängerschalter Videosignale einstellen. SET DEC [dec] Den Empfängerschalter nur auf IR- SWITCH ENC [enc] Signale einstellen. RS232 Den Empfängerschalter RS232 nur auf IR-Signale einstellen. Den Empfängerschalter nur auf USB- Signale einstellen.
- Seite 34 AUTO [state] Empfängerausgang state = [ON, OFF] Automatisch ON oder OFF einstellen. • Zeitüberschreitung Empfängerausgangs für Videoverluste in LOST [time] Minuten einstellen. time = [0...60] • Hinweis: Zeit = 0 Ausgang verloren deaktiviert. BUTTON [state] Aktivierung Empfänger- state = [ON, OFF] Fronttaste auf ON oder OFF einstellen.
- Seite 35 Steuerung der Videowand Befehl Variable Beschreibung CREATE WALL Videowand erstellen. HANDLE [hdl] DELETE WALL Videowand löschen. HANDLE [hdl] NAME [name] Den Namen der Videowand einstellen. name: max 16 characters • C [c] R [r] Die Spalten und Zeilen der Videowand SET WALL HDL c=[01...09]: Number of columns in einstellen.
- Seite 36 Geräteverwaltung Befehl Variable Beschreibung Nach allen Sendern und Empfängern suchen. SEARCH RESET Suche nach Sendern und Empfängern zurücksetzen, GET SEARCH STATUS Suchstatus abfragen. Neue Sendergeräte hinzufügen. ENC [enc] ADD DEV [dev] Neue Empfängergeräte hinzufügen. DEC [dec] • dev=[01...n]: Search RESET Alle Konfigurationen für...
-
Seite 37: Netzwerk-Steuerung
Netzwerksteuerung Befehl Variable Beschreibung DHCP [state] Das Controller-Netzwerk dhcp ON (EIN) oder state = [ON, OFF] OFF (AUS) einstellen. • SET NETWORK LAN [lan] IP [ip adress] Die statische IP-Adresse des Controller- lan=LAN1: Video • ip address =[xxx.xxx.xxx.xxx] Netzwerks einstellen. •... -
Seite 38: Firmware
5.1.7 FIRMWARE Auf dieser Seite kann der Benutzer durch Anklicken der Schaltfläche „Update“ rechts neben den einzelnen Sendern/Empfängern deren Firmware individuell aktualisieren. Er kann aber auch die Firmware sämtlicher Sender/Empfänger gleichzeitig aktualisieren, hierzu muss er auf die Schaltfläche „Update All“ klicken. Es besteht auch die Möglichkeit, die User EDID1 (Benutzer EDID1) und User EDID2 (Benutzer EDID2) hochzuladen, indem Sie auf die Schaltfläche „Upload User EDID1“... -
Seite 39: Password Update
5.1.8 PASSWORD UPDATE Auf dieser Seite kann das Passwort geändert werden. Bitte beachten Sie, dass das System nach einer Passwort-Änderung automatisch auf die Web-Browser-Homepage oder auf die Anmelde-Oberfläche der Web-GUI springt. Hier müssen Sie sich mit dem neuen Passwort erneut anmelden. 5.1.9 LOG OUT Hier kann sich der Benutzer von der Web-GUI abmelden... -
Seite 40: Funktionen Der Bedienfelder
6. FUNKTIONEN DER BEDIENFELDER 6.1 VORDERES BEDIENFELD RESET-Taste: Halten Sie diese Taste solange gedrückt (ca. 10 Sekunden), bis die Status-LED-Anzeige zu blinken beginnt: der Controller wird automatisch neu gestartet. LED-Anzeige POWER: Die rote LED-Anzeige beginnt zu leuchten, wenn der Controller mit Strom versorgt wird. LED-Anzeige STATUS: Die Status-LED-Anzeige blinkt im Sekundentakt gelb- grün, bis der Controller vollständig hochgefahren und das Steuerungs-LAN bereit ist, danach leuchtet sie dauerhaft grün. -
Seite 41: Technische Daten
7. TECHNISCHE DATEN 7.1 TECHNISCHE SPEZIFIZIERUNGEN VEO-XCTRLG2 DEVICE CONTROL Control Connectors RJ-45, Euroblock, Jack 3.5mm Control Protocols Web, TCP, RS-232 Status Indicators Power LED (Red), Status LED (Green) PASS-THROUGH CONTROL Pass-through Connectors Euroblock, Jack 3.5mm Pass-through Protocols RS-232 NETWORK Network Connectors... -
Seite 42: Mechanisches Diagramm
7.2 MECHANISCHES DIAGRAMM... - Seite 43 Produkt-Spezifizierungen betreffen können. Bei technischen Fragen wenden Sie sich an Ihren Lieferanten, Händler oder füllen Sie das Kontaktformular auf unserer Website unter Support / Technical requests aus. Motors, 166-168 - 08038 Barcelona - Spain - (+34) 932238403 | information@ecler.com www.ecler.com...
