Inhaltszusammenfassung für Dangbei PadOnGo

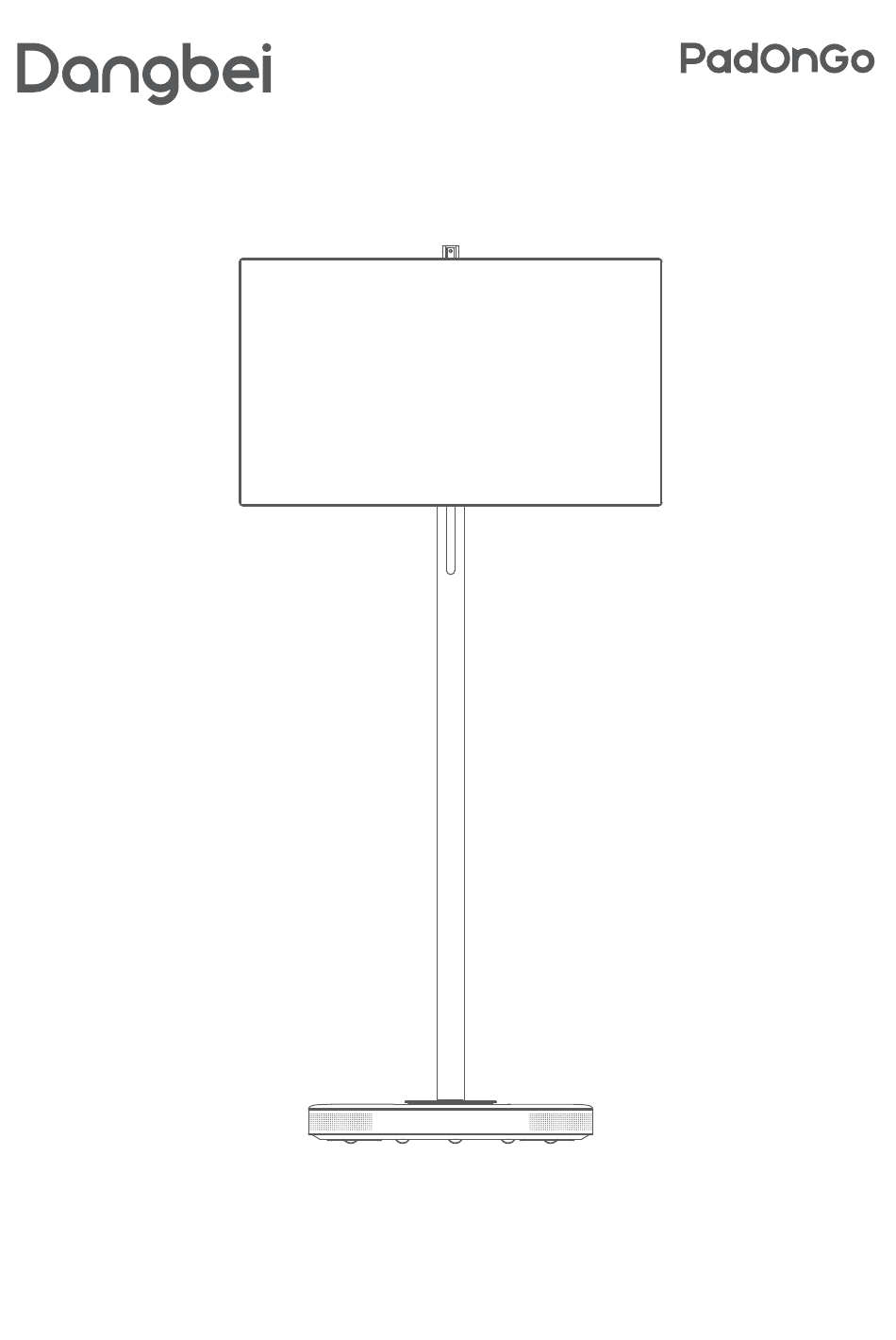

- Seite 1 Smart Screen User Manual...
- Seite 28 Language English···························································································· 001-025 Deutsch ························································································ 026-050 Français ·························································································· 051-075 ···························································································· 076-099 Inhalt Vor gebrauch lesen·················································································· 027 Lieferumfang ·························································································· 028 Installationsanweisungs············································································ 029 Produktübersicht ····················································································· 037 Einschalten ···························································································· 038 Tastenbenutzung····················································································· 038 Verwendung des Touchscreens ·································································· 039 Verbindungsherstellung mit dem WLAN ······················································· 039 Einstellung von Winkel und Höhe ·······························································...
- Seite 29 Produkt kann aufgrund von Produktverbesserungen abweichen. Wir haften nicht für Personen-, Sach- oder sonstige Schäden, die durch die Nichtbeachtung der Produktanweisungen bzw. Vorsichtsmaßnahmen seitens des Benutzers verursacht werden. * Dangbei behält sich das Recht zur Auslegung und Änderung der Produktanweisungen vor.
- Seite 30 Lieferumfang Bevor Sie das Gerät in Betrieb nehmen, überprüfen Sie bitte, ob alle Teile im Karton enthalten sind. Hebeständer Mobiles elektrisches Unterteil Anzeigebildschirm Demontagewerkzeug Installationswerkzeuge Bedienungsanleitung Anschlusskabel Netzteil...
- Seite 31 Installationsanweisung Öffnen Sie den Verpackungskarton und entnehmen Sie den oberen Packungseinsatz. Entnehmen Sie dann das mobile elektrische Unterteil aus der Bodenlage der Verpackung.
- Seite 32 Installationsanweisung Legen Sie das mobile elektrische Unterteil in den oberen Packungseinsatz, wie in der Abbildung unten dargestellt. Richten Sie dabei die runde Nut des Unterteils an der konkaven Nut der Verpackung aus. Setzen Sie dann den Hebeständer in das mobile elektrische Unterteil ein. Anmerkung: Bitte setzen Sie den Ständer fest ein, um die Schrauben in den späteren Schritten befestigen zu können.
- Seite 33 Installationsanweisung Lokalisieren Sie das Montagewerkzeug in der Verpackung. Entnehmen Sie den Inbusschlüssel und die vier Schrauben und ziehen Sie die Schrauben an. Anmerkungen: Vergewissern Sie sich, dass der Hebeständer und das mobile elektrische Unterteil fest miteinander verbunden sind, um Beschädigungen am Produkt bzw. Verletzungen zu vermeiden.
- Seite 34 Installationsanweisung Es wird empfohlen, das diagonale Befestigungsverfahren anzuwenden, d. h. ziehen Sie zuerst beide diagonalen Schrauben fest und daraufhin die beiden restlichen Schrauben. Dies vereinfacht diesen Montageschritt.
- Seite 35 Installationsanweisung Halten Sie den Bildschirm mit beiden Händen so, dass die Rückseite Ihnen zugewandt ist, wie in der Abbildung dargestellt. Führen Sie die beiden Haken an der Oberseite des Ständers in die Aufhängeschlitze ein. Sobald Sie ein Klickgeräusch hören, ist der Bildschirm erfolgreich installiert. Anmerkung: Die Oberseite des Bildschirms ist die Seite mit den Tasten und der Kamera.
- Seite 36 Installationsanweisung Verlegen Sie das Anschlusskabel, wie in der Abbildung dargestellt, gegen den Uhrzeigersinn auf dem Unterteil des Ständers und stecken Sie es dann in den Stromanschluss auf der Rückseite des Bildschirms. Stellen Sie den erfolgreichen Anschluss sicher und halten Sie zum Einschalten des Bildschirms die Ein-/Aus-Taste für 3 Sekunden gedrückt.
- Seite 37 Installationsanweisung Legen Sie das Anschlusskabel in die Nut und drehen Sie den Bildschirm um 90° gegen den Uhrzeigersinn. Richten Sie die dreieckige Markierung auf der Rückseite des Bildschirms auf die rote Markierung an der Ringabdeckung aus und bringen Sie die Abdeckung an. Dreieckige Markierung auf der Rückseite des Bildschirms Rote Markierung an der...
- Seite 38 Anmerkungen: • Es wird empfohlen, den Bildschirm vor dem Anbringen der Ringabdeckung einzuschalten, um zu prüfen, ob das Anschlusskabel richtig eingesteckt ist. • Falls Sie die Ringabdeckung abnehmen müssen, suchen Sie den Schnellverschluss am Rand der Abdeckung und hebeln Sie sie mit dem Demontagewerkzeug auf. •...
- Seite 39 Produktübersicht Kamera Touchscreen des Bildschirms Hebeständer Mobiles Unterteil Ein/Aus Lautstärkeregler Schiebetaste für die Kamera Bildschirm-Entriegelungshebel HDMI USB3.0 DC-EINGANG Befestigungsschrauben für den Hebeständer Laufrolle...
- Seite 40 Einschalten • Schließen Sie bei der Erstinbetriebnahme des Geräts zunächst das Netzteil an, damit das Gerät ordnungsgemäß eingeschaltet werden kann. • Halten Sie die Ein-/Aus-Taste für 3 Sekunden gedrückt, um das Gerät einzuschalten. Anmerkungen: • Umfassen Sie beim Anschließen oder Abziehen des Netzteils den Stecker und stecken Sie bzw.
- Seite 41 Verwendung des Touchscreens Tippen Von unten nach oben wischen Von oben nach unten wischen Nach links oder rechts wischen Starten oder Auswählen App-Galerie Schnelleinstellungen Seite umblättern von Elementen Verbindungsherstellung mit dem WLAN Internet Einstellungen durch- suchen WLAN Netzwerk & lnternet Dangbei_5G Verbundene Geräte Verbunden...
- Seite 42 Einstellung von Winkel und Höhe Die Höhe und der Winkel des Bildschirms können für eine bequeme Betrachtung angepasst werden. Kippwinkel: 25±3° Einstellbare Höhe: Neigungswinkel: 30±3° 7,87 Inch (20 cm) Anmerkungen: • Der Bildschirm ist standardmäßig für das Querformat voreingestellt. Einige Anwendungen unterstützen den Hochformatmodus nicht.
- Seite 43 • Wenn Sie den Ladezustand des Akkus bei 50 % halten, verlängert sich die Akkulebensdauer. • Die in dieser Bedienungsanleitung angegebene Betriebsdauer basiert auf von Dangbei durchgeführten Messungen. Die tatsächliche Dauer kann je nach Nutzung variieren. • Die Betriebsdauer unterliegt Faktoren wie angeschlossenen externen Geräten, Betriebstemperatur, Nutzungsdauer und Benutzereinstellungen.
- Seite 44 Anschlüsse Andere Geräte können an das Produkt angeschlossen werden, wie z. B. über HDMI. HDMI-Anschluss Der HDMI-Anschluss an der Unterseite des Bildschirms kann Eingaben von externen Geräten unterstützen. Anmerkungen: • Verwenden Sie ein zertifiziertes Kabel oder Gerät, das mit dem HDMI-Logo versehen ist.
- Seite 45 Fehlerbehebung 1. Keine Anzeige oder Ton a. Prüfen Sie, ob das Gerät ordnungsgemäß eingeschaltet ist. b. Prüfen Sie, ob das Netzteil ordnungsgemäß an die Stromquelle angeschlossen ist. c. Prüfen Sie, ob der Stromanschluss auf der Rückseite des Bildschirms richtig verbunden wurde. d.
- Seite 46 Sicherheitsvorkehrungen Dieses Gerät wurde mit Augenmerk auf Sicherheit entwickelt und strengen Tests unterzogen, um die Personensicherheit zu gewährleisten. Eine unsachgemäße Installation oder Benutzung kann zu Gefahrensituationen wie einem Stromschlag oder Brand führen. Um die Sicherheit, eine optimale Leistung sowie die Verlängerung der Gerätelebensdauer zu gewährleisten, lesen Sie bitte vor der Verwendung alle Gebrauchsanweisungen sorgfältig durch, beachten Sie die folgenden Sicherheitsvorkehrungen und bewahren Sie die Bedienungsanleitung zum späteren...
- Seite 47 • Ein Bildschirm kann herunterfallen und zu schweren Verletzungen oder zum Tode führen. Viele Verletzungen, insbesondere bei Kindern, können durch Befolgung einfacher Vorsichtsmaßnahmen vermieden werden, wie z. B: a. Klären Sie Kinder stets über bestehende Gefahren auf, z. B. wenn diese auf Möbel klettern, um den Bildschirm oder seine Bedienelemente zu erreichen.
- Seite 48 Warnung: • Dieses Gerät darf nur an Stromnetzen betrieben werden, welche den Angaben auf dem Typenschild entsprechen. Wenn Sie Zweifel an der Art des verwendeten Stromnetzes haben, wenden Sie sich bitte an den offiziellen Kundendienst. • Zerlegen Sie nicht das Netzteil bzw. demontieren Sie nicht das Netzkabel, da dies zu einem Brand oder Stromschlag führen könnte.
- Seite 49 • Falsche Reinigungsmethoden (z. B. die Verwendung von Reinigungslösungen oder Wasser) können die Geräteoptik beschädigen, aufgedruckte Informationen auf dem Gerät unkenntlich machen oder dazu führen, dass Flüssigkeiten in die internen Komponenten eindringen und dadurch die Bilddarstellung des Geräts nicht mehr funktioniert.
