reflex 'MBM II Membranbruchmelder'
reflex 'MBM II Detector rupere membrană'

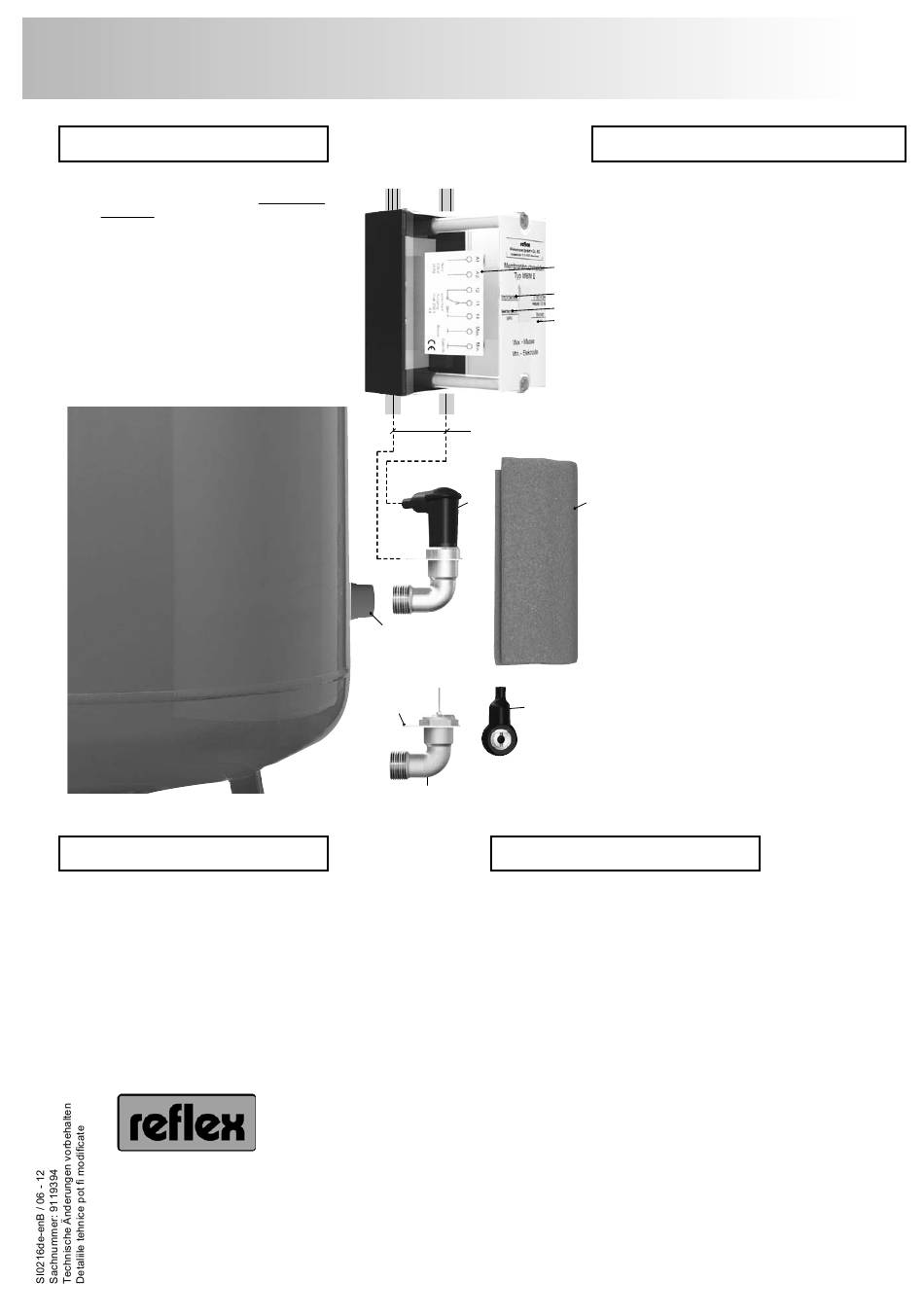

Montage- und Lieferübersicht
Muffe Rp½ am Gefäß
1
Elektrode, bei Gefäßen mit konstantem
2
Vordruck werksseitig in Behältermuffe
(1) eingedichtet, ansonsten beigelegt
zur bauseitigen Montage.
2.1
Erdungsblech
2.2
abziehbarer Stecker
2.3
Winkel
Elektrodenrelais im Gehäuse
3
3.1
grüne LED, leuchtet bei Normalbetrieb
3.2
gelbe LED, leuchtet bei Membranbruch
3.3
Potenziometer zur Einstellung der
Ansprechempfindlichkeit
Transportschutz für Elektrode (2),
4
U-Profil aus Schaumstoff, vor der
Montage abnehmen
Konformitätserklärung
Das Elektrodenrelais ist für den Einsatz im 'MBM II' geeignet
und wird folgenden Normen gerecht:
VDE 0435, VDE 0609, VDE 0110, VBG 4, IEC 158-1,
IEC 255-0-20, IEC 255-3 & 6, IEC 255-8 & 17, IEC 255-22-1,
IEC 255-22-2, IEC 255-5, IEC 801-4, IEC 67.1.5 1 & 18,
DIN 46277, IEC 529, DIN 40050, NFC 20010
Zulassungen:
UL, CSA
A1
A2
11/12/14
Netz 230 V, 50 Hz
Tensiune electrică 230 V, 50 Hz
2 x einadriges Kabel mit Gummimantel
Max.
Min.
6,4 mm x 2,5 mm, NSGAFÖU (bauseits)
2 x cablu monofilar cu manta de cauciuc
∅ 6.4 mm x 2.5 mm, (la fața locului)
2
1
2.1
2.3
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen - Germany
Telefon: +49 2382 7069-0
Telefax: +49 2382 7069-588
www.reflex.de
Prezentare generală a Instalării și Livrării
Ștuț Rp 1/2 pe vasul de expansiune
1
Electrod pentru instalare la fața locului, la vase de
2
expansiune cu presiune de pre-încărcare constantă,
vase prevăzute din fabrică cu ștuț de conectare (1).
Placă de împământare
2.1
3
Stecker detașabil
2.2
Cot
2.3
3.3
Releu electrod cu carcasă
3
3.2
3.1
3.1
3.2
3.3
4
4
2.2
Declarație de Conformitate
Releul electrodului este potrivit pentru implementarea în
"MBM II" și respectă următoarele standarde:
VDE 0435, VDE 0609, VDE 0110, VBG 4, IEC 158-1,
IEC 255-0-20, IEC 255-3 & 6, IEC 255-8 & 17, IEC 255-22-1,
IEC 255-22-2, IEC 255-5, IEC 801-4, IEC 67.1.5 1 & 18, DIN
46277, IEC 529, DIN 40050, NFC 20010
Aprobări:
UL, CSA
(2),
