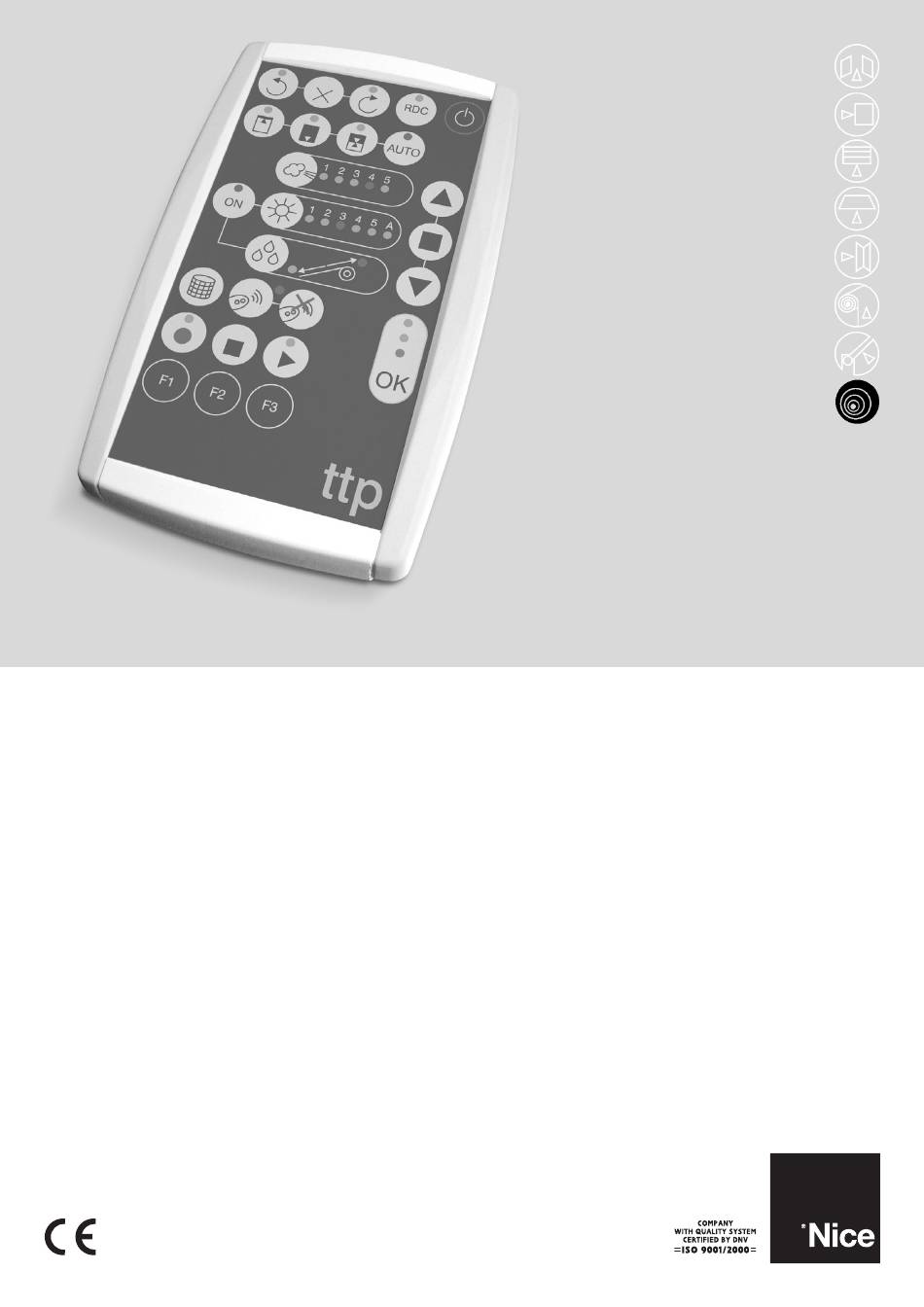

- Seite 1 programming unit Instructions and warnings for use Istruzioni ed avvertenze per l’uso Instructions et recommandations pour l’utilisation Anweisungen und Hinweise für die Bedienung Instrucciones y advertencias para el uso Instrukcja i ostrzeżenia dotyczące użytkowania Aanwijzingen en aanbevelingen voor gebruik...
- Seite 32 Dieses Handbuch bezieht sich auf das Programmierungseinheit TTP. Bei Für weitere Informationen siehe die jeweiligen technischen Blätter, die der Bedienung von TTP muss berücksichtigt werden, dass der Anschluss auch auf der Internetseite www.niceforyou.com zur Verfügung stehen. an unterschiedlichen Motoren-/Steuerungstypen einen Unterschied bei Wenden Sie sich bezüglich Wartung und Reparatur an das technische...
- Seite 33 14 15 Weiß Weiß Weiß Orange Orange Orange Schwarz Schwarz Schwarz Note: Von nun an werden wir jede Vorrichtung, die man an das TTP anschließen und mit dem TTP konfigurieren kann (sei es eine Steuerung oder ein Rohrmotor) allgemein “Motor” nennen.
- Seite 34 3.2) Tastatur Die Tastatur des Programmierungsgeräts TTP sieht wie in Abbildung 1 angezeigt aus. In Tabelle 2 werden die Symbole der Tastatur und deren Bedeutung beschreiben. Tabelle 2 Taste Beschreibung ON/OFF Diese Taste dient dem Ein- und Ausschalten des TTP und zur Ausführung der Suche nach dem angeschlossenen Motor.
- Seite 35 • Wenn der Motor nicht erkannt wurde ertönen 2 kurze Piepstöne und nur das LED OK rot geht an. 4.1.2) Ausschalten TTP schaltet sich automatisch nach einer Minute des Nichtbetriebs aus. Sie können es dennoch mittels der in Tabelle 5 beschriebenen Pro- zedur manuell ausschalten. Tabelle 5...
- Seite 36 4.1.3) Motorsuche Bei bereits eingeschaltetem TTP leitet ein kurzes Drücken der Taste ON/OFF die Suche nach einem möglichen angeschlossenen Motor wie- der ein. Während dieses Zeitraums (der mehrere Sekunden anhalten kann) blinkt die orangefarbene LED langsam. Wenn bei abgeschlosse- ner Suche ein Motor erkannt wurde, schalten sich entsprechend der programmierbaren Funktionen die jeweiligen LED ein. Wenn jedoch kein Motor erkannt wurde, signalisiert ein akustisches Signal den Fehler.
- Seite 37 Einige Motoren für Jalousien mit elektrischem Endanschlag verfügen über eine Prozedur, die automatisch die Positionen der Endanschläge feststellt. Ist diese Funktion nach dem Einschalten des TTP verfügbar, blinkt die LED auf der Taste “AUTO”. Zum Durchführen dieser Prozedur ist es nötig, dass sich Stopfen am Anstieg und Einbruchssicherungsfedern am Abstieg befinden;...
- Seite 38 Einige Motoren verfügen über die Funktion „Drehmomentreduktion“ (RDC). Wenn die Funktion RDC aktiviert ist, ist die entsprechende LED an. Andernfalls ist sie aus. Wenn diese Funktion für den angeschlossen Motortyp nicht verfügbar ist, ist die Taste TTP nicht aktiv. Tabelle 17...
- Seite 39 4.8) Programmierung der Ansprechrichtung des Regenwächters Indem Sie die in Tabelle 20 beschriebenen Prozeduren befolgen, ist es möglich, die Bewegungsrichtung bei Ansprechen des Regenwächt- ers schnell zu verändern. Tabelle 20 Wahl der Ansprechrichtung des Regenwächters Beispiel Drücken Sie die Taste zur Umkehrung der Ansprechrichtung des Regenwächters. Die grüne LED OK beginnt zu blinken: Bestätigen Sie innerhalb von 3 Sekunden über die Taste OK.
- Seite 40 Um den Vorgang zum Lesen der Motorparameter auszuführen, gehen Sie wie in Tabelle 26 beschreiben vor. Um das falsche Löschen oder Überschreiben des Speichers des TTP zu vermeiden, ist der Vorgang zum Lesen der Motor- parameter nur dann möglich, wenn der Speicher des TTP zuvor mittels der dafür vorgesehenen Prozedur gelöscht wurde (sie- he Tabelle 28).
- Seite 41 -20°C + 55°C Schutzart IP20 (Benutzung nur in geschützten Räumen) Abmessungen und Gewicht 155 X 96 X 28,2h / 220g Nice S.p.A. behält sich das Recht vor, jederzeit Änderungen am Produkt vorzunehmen. CE-KONFORMITÄTSERKLÄRUNG GEMÄß DER CE-RICHTLINIE 89/336/EWG Nummer: 182/TTP Datum: 30/03/2004 Revision: 0 Der unterzeichnende Geschäftsführer Lauro Buoro erklärt, dass das folgende Produkt...
