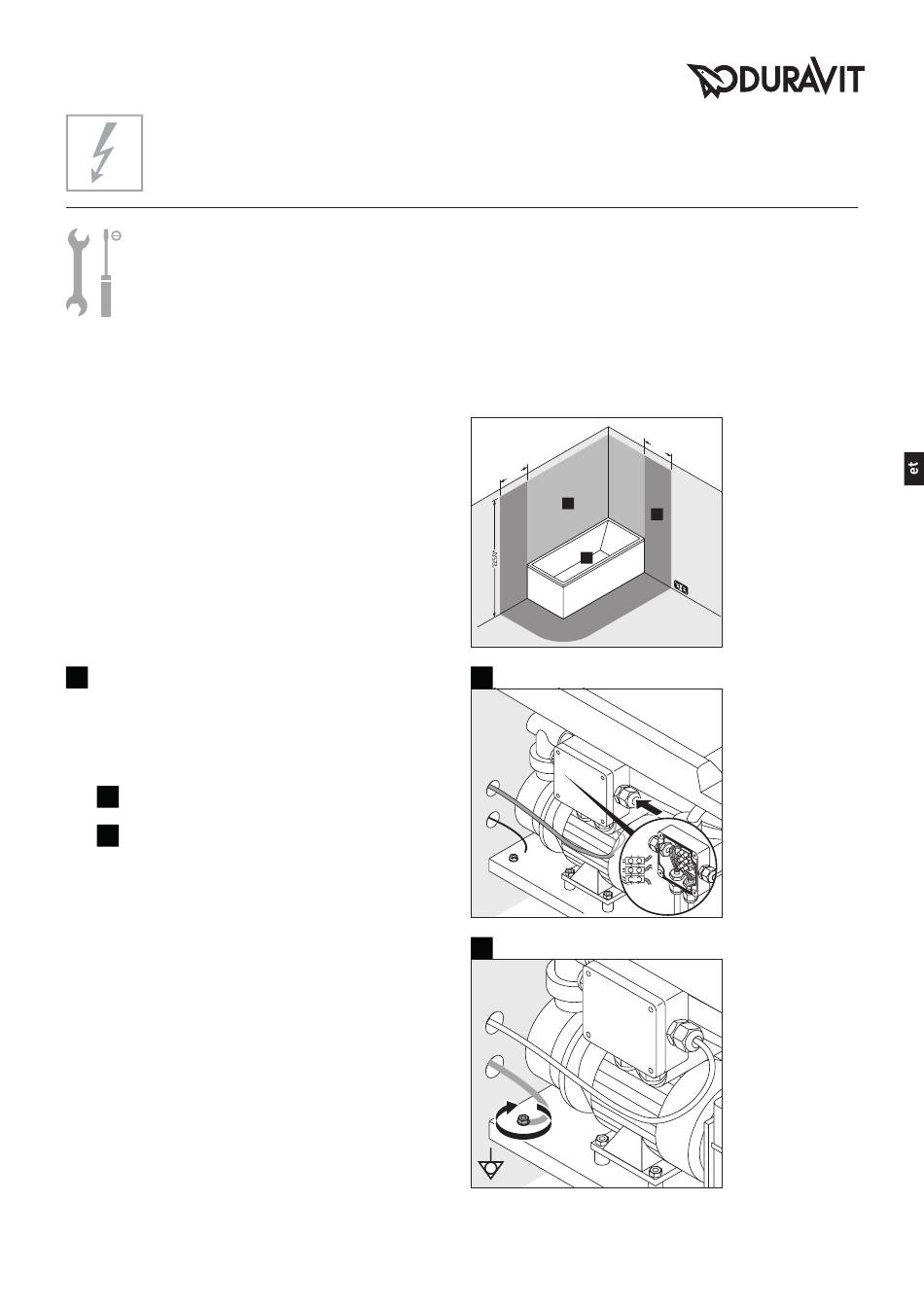

Duravit D-Code 760095 Montageanleitung Seite 27

Elektripaigaldus
Vooluvarustus
Kaitse
RCD
Eelpaigaldus
> Kindlalt fikseeritud toitekaabli paigaldamine
vooluvarustuse jaoks:
• eellülitada eraldi kaitse ja rikkevoolu
kaitselüliti (RCD)
• eellülitada kogu vooluringi lahutav pealüliti väljas-
pool etteantud kaitsetsoone (0 - 2)
• jätta toitekaabli ots 3 000 mm pikkuselt välja
> Potentsiaali ühtlustamise juhtme paigaldamine:
• jätta toitekaabli ots 3 000 mm pikkuselt välja
15
Mullivanni ühendamine (joonis 15)
VIIDE! Vältida talitlushäireid!
• Juhtmeid ei tohi ühendada juhtmeköidistega.
• Toitekaablit ei tohi paigaldada paralleelselt juht-
kaablitega.
I
Ühendada toitekaabli pistik võrgupistikupessa.
II
Ühendada potentsiaali ühtlustamise juhe
mullivanni külge.
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I = 16 A
N
≤ 30 mA
I
ΔN
Kaitsetsoonid DIN VDE 0100-701 järgi
0
6 0
1
0
I
L
N
PE
II
6 0
0
2
* või kõige kõrgema
kindlalt paigaldatud
dušiotsiku/ vee
väljavooluava
kõrgus; vastavalt
sellele, mis on
kõrgem
