RS-232-Anschluss für einen Computer
(Service-Anschluss)
Betriebsanzeige
Alarmanzeige
Betriebs- und Alarmanzeige
Pumpenschalter
Ü
BERSICHT ÜBER
V
ERWENDUNG
CP 112 und CP 212 sind die Bedientafeln für eine bzw. zwei Pumpen. Diese
Geräte haben dieselbe Funktion bezüglich ihrer Fähigkeit zur Steuerung von
Pumpen und der Behandlung von Alarmen—der einzige Unterschied besteht
darin, dass CP 212 für zwei Pumpen und CP 112 nur für eine Pumpe ausgelegt
ist.

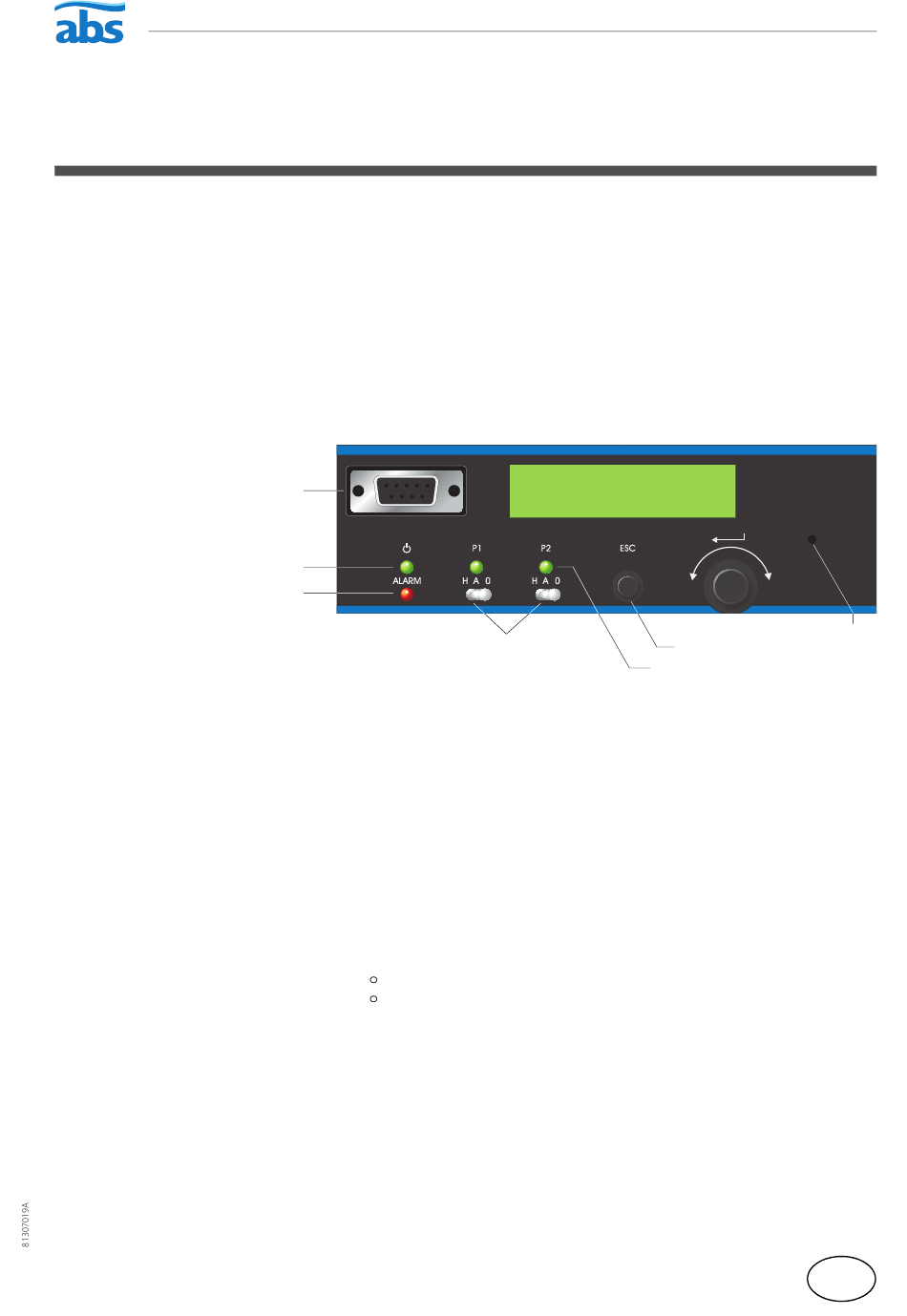

Abbildung 1-1 zeigt die Bedientafel. Die Hauptansicht der zweizeiligen Anzeige
zeigt den Schachtstatus dynamisch an (das Niveau des Schachts oder den
Status der Start-Schwimmer). Außerdem werden hier ggf. Alarme angezeigt.
Das Gerät wechselt nach 10 Minuten Inaktivität aus jeder anderen Ansicht
zurück in diese Ansicht.
Hand-Start / Auto / Aus
Pumpe 1, Pumpe 2
CP 112: nur P1
Abbildung 1-1 Für jede Pumpe (P1 und P2) gibt es eine Anzeigeleuchte, die zeigt, ob die
Pumpe läuft (grün) oder nicht läuft (rot). Darunter befindet sich ein Schalter, über den gesteuert
wird, ob sich die Pumpe im Auto-Modus befindet (A), abgeschaltet ist (0), oder ob Sie versu-
chen, die Pumpe manuell zu starten (H).
Eine grüne Leuchte ganz links zeigt an, dass das Gerät eingeschaltet ist (Batterie- oder Netzbe-
trieb). Die rote Alarmanzeige blinkt, sobald ein nicht bestätigter Alarm vorliegt. Nachdem Sie
den Alarm bestätigt haben, wechselt die Anzeige in rotes Dauerleuchten, und wird erst ausge-
schaltet, wenn keine aktiven Alarme mehr vorliegen.
Über die Taste ESC können Sie die gerade durchgeführten Menüvorgänge abbrechen oder
zurücksetzen oder zum Hauptmenü zurückkehren. Der Menüauswahlknopf hat zwei Funktio-
nen: Indem Sie ihn in eine beliebige Richtung drehen, navigieren Sie durch die Menüoptionen;
indem Sie den Knopf drücken, rufen Sie ein Menü auf, und bestätigen eine Auswahl/einen
Vorgang oder einen Alarm.
Die beiden Anzeigeleuchten ganz links zeigen Folgendes:
Die grüne Leuchte gibt an, dass das Gerät eingeschaltet ist.
Die rote Alarmanzeige blinkt, sobald ein nicht bestätigter Alarm vorliegt.
Auf dem Display wird die Art die Alarms angegeben. Nachdem Sie den
Alarm bestätigt haben, wechselt die Anzeige in rotes Dauerleuchten, und
wird erst ausgeschaltet, wenn keine aktiven Alarme mehr vorliegen.
CP 212 hat zwei Schalter, CP 112 hat einen Schalter, mit dem Sie die Pumpe(n)
manuell starten oder stoppen können. Es ist ein Drei-Wege-Schalter mit fol-
genden Funktionen:
