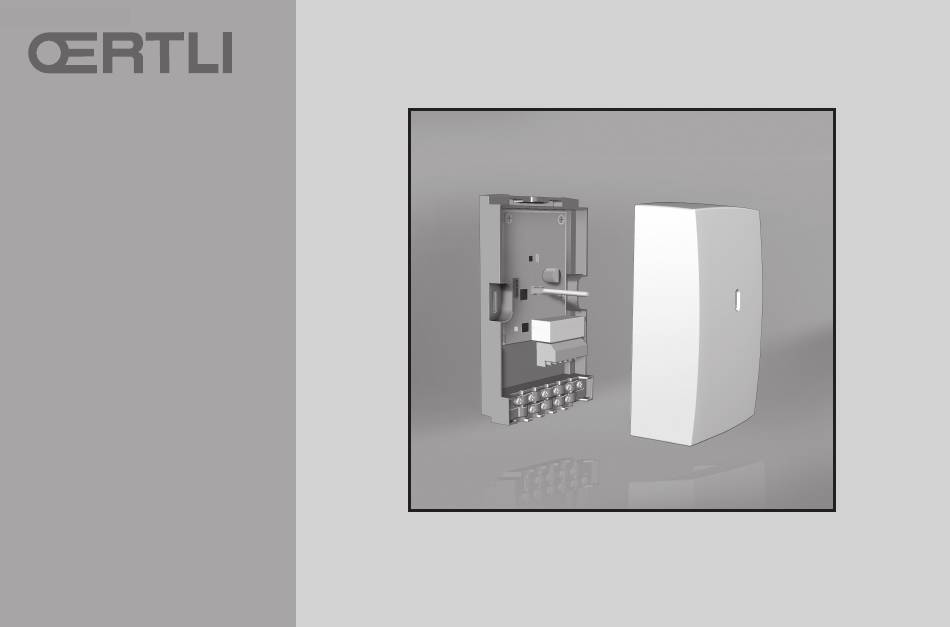

- Seite 1 RF-Basisstation Station de base RF RF-Basisstation RF Stazione base Gebruikershandleiding Guide d’utilisation Bedienungsanleitung Manuale d’uso...
-
Seite 2: Inhaltsverzeichnis
INHALT Einleitung .......... 52 Fehlermeldungen ......62 1.1 Allgemeine Beschreibung ....52 6.1 Fehlermeldungen durch die grüne 1.1 Symbole und Abkürzungen ....53 Statusanzeige ........62 Sicherheitshinweise und - Probleme und Lösungen ....64 empfehlungen ........54 Technische Daten ......65 2.1 Allgemeines .......... -
Seite 3: Einleitung
Das RF-Basisstation ist der RF-Sender/ Empfänger für den Modulierendes Zeitschaltthermostat RF. Das RF- Basisstation ermöglicht die kabellose T001080-A Kommunikation zwischen dem Thermostat RF und dem Kessel über OpenTherm. afb. 01 Kommunikation zwischen Um die wechselseitige Kommunikation Kessel und Thermostat RF T001080 zu gewährleisten, werden der aktuelle... -
Seite 4: Symbole Und Abkürzungen
1.1 Symbole und Abkürzungen In dieser Dokumentation werden Zeichen und Symbole ver wendet, um besondere Aufmerksamkeit auf die Anweisungen zu lenken. Der Hersteller möchte so die Sicherheit der Benutzer verbessern, Probleme vermeiden und die technische Zuverlässigkeit gewährleisten. GEFAHR Risiko gefährlicher Situationen, die zu schweren Verletzungen führen können ... -
Seite 5: Sicherheitshinweise Und -Empfehlungen
2 Sicherheitshinweise und -empfehlungen 2.1 Allgemeines Dieses Handbuch richtet sich an Personen, die Das Basisstation installieren und ver wenden 2.2 Empfehlungen Während der Installation sollten Sie dieses Dokument griffbereit haben. -
Seite 6: Installation
Ver wenden Sie dazu die Signalstärkenanzeige des Thermostat RF. Sie können die Signalstärke über Menü > Informationen anzeigen. Kabellose Reichweite des Thermostat RF Die Reichweite des Thermostat RF beträgt innerhalb von Gebäuden in der Regel 30 Meter. Hinweis! Hierbei handelt es sich um einen ungefähren Wert. Die tatsächliche Reichweite des RF-Signals hängt stark von den Gegebenheiten vor Ort ab. -
Seite 7: Anschluss Das Basisstation
3.2 Anschluss Das Basisstation 1. Öffnen Sie das Gehäuse, indem Sie die Vorderseite mithilfe eines Schraubendrehers von der Bodenplatte lösen; siehe afb. 01. T001082-D afb. 02 Gehäuse öffnen T001082 2. Befestigen Sie die Bodenplatte Das Basisstation mit den mitgelieferten Schrauben und Dübeln an der Wand; siehe afb. - Seite 8 4. Verbinden Sie, falls er forderlich, afb. 04 Ein- und Ausgänge Das das Kabel für den digitalen Eingang Basisstation mit dem orangefarbenen, mit „DIGI“ gekennzeichneten Anschluss. Weitere Informationen über die Funktion des digitalen Eingangs finden Sie in der Installations- und Wartungsanleitung des Thermostat RF.
- Seite 9 „5 Vdc“). Der Netzadapter ist als Zubehör erhältlich. 6. Schließen Sie das Gehäuse Das Basisstation. T001084-B afb. 05 Ein- und Ausgänge der Das Basisstation Das Basisstation ist jetzt angeschlossen und betriebsbereit. Der Thermostat RF ist automatisch mit Das Basisstation verbunden; siehe Kapitel 5.
-
Seite 10: Vor Der Ersten Verwendung
4 Vor der ersten Verwendung Funktionsprinzip 5Vdc OTm Digi T001081-D afb. 06 Übersicht Basisstation T001081 GR = grüne Statusanzeige V = Verbindungsschalter... - Seite 11 Grüne Statusanzeige Die grüne Statusanzeige zeigt Informationen zur Stromversorgung und zur RF- Verbindung an: Grüne Statusanzeige Status Das Basisstation wird nicht mit Strom versorgt. Die Statusanzeige leuchtet alle Das Basisstation arbeitet normal. 4 Sekunden einmal auf Die Statusanzeige leuchtet Das Basisstation versucht, eine Verbindung mit dem einmal pro Sekunde auf Termostat RF herzustellen.
-
Seite 12: Inbetriebnahme
Drücken Sie den Verbindungsschalter Das Basisstation, und halten Sie ihn drei Sekunden lang gedrückt. Die grüne Statusanzeige leuchtet nun einmal pro Sekunde auf. Aktivieren Sie die Option Verbinden des Thermostat RF (siehe Thermostat RF Bedienungsanleitung). Die grüne Statusanzeige Das Basisstation leuchtet nun alle 4 Sekunden einmal auf. -
Seite 13: Fehlermeldungen
Fehleranzeige Grüne Statusanzeige blinkt wie folgt: T001500-B Problem Keine Verbindung mit Thermostat RF. Überprüfen Sie, ob Thermostat RF einen Fehler anzeigt oder eingeschaltet ist. Versuchen Sie, die Verbindung zwischen Thermostat RF und Das Lösung Basisstation wiederherzustellen; siehe Kapitel 5. Wird das Problem dadurch nicht behoben, suchen Sie einen anderen Standort für Thermostat RF oder Basisstation, oder entfernen Sie... - Seite 14 Fehleranzeige Grüne Statusanzeige blinkt wie folgt: T001501-B Problem Seit 10 Minuten keine RF-Kommunikation mit dem Thermostat RF. Überprüfen Sie, ob Thermostat RF einen Fehler anzeigt oder eingeschaltet ist. Versuchen Sie, die Verbindung zwischen Thermostat RF und Das Lösung Basisstation wiederherzustellen; siehe Kapitel 5.
-
Seite 15: Probleme Und Lösungen
7 Probleme und Lösungen Problem Eine Verbindung mit dem Thermostat RF besteht nicht oder konnte nicht hergestellt werden. Lösung Überprüfen Sie die grüne Statusanzeige; siehe Abschnitt 6.1. Problem Es besteht eine RF-Verbindung, aber kein Kontakt zum Kessel (Fehlermeldung F201 beim Thermostat RF). -
Seite 16: Technische Daten
Relative Luftfeuchtigkeit: 5 % – 90 %, keine Kondensation Betriebsbedingungen 0 °C – 60 °C Die Reichweite des Thermostat RF beträgt innerhalb von Kabellose Reichweite Gebäuden in der Regel 30 Meter. Die Reichweite ist je nach Situation unterschiedlich (siehe Abschnitt 3.1). - Seite 20 123268-070311 123268...
