Handbuch für

ANAB Sägekettenschärfautomat Mod. X2

Version 1.0

Inhaltszusammenfassung für ANAB X2

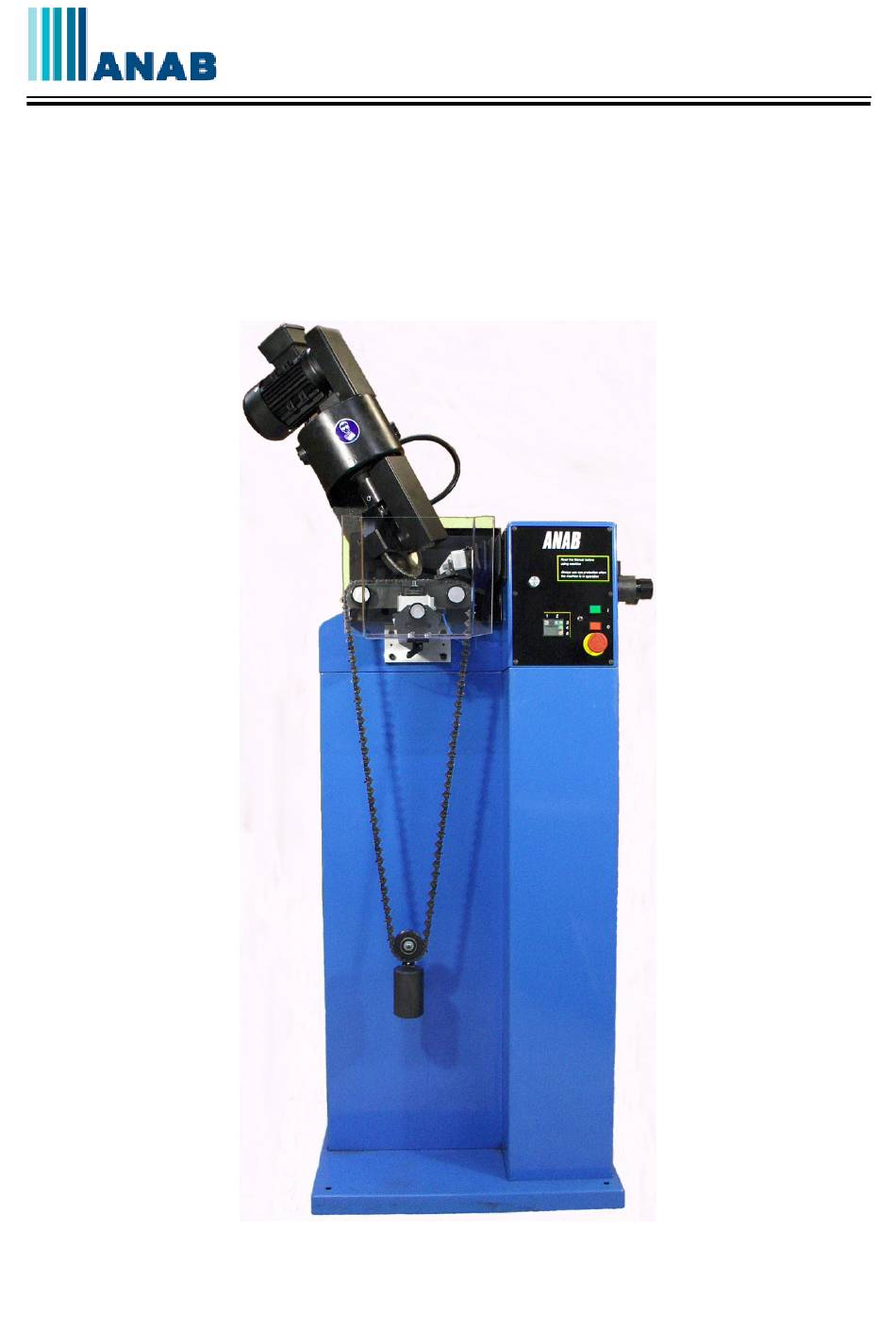

Seite 1 Handbuch für ANAB Sägekettenschärfautomat Mod. X2 Version 1.0...
Seite 2 Druckluft ................... Instandhaltung Reinigung ..................Einstellen des Luftdruckes ..............Austauschen der Schleifscheibe ............Riemenspannung ................Austauschen des Keilriemen, Fehlersuche ........Einzelbilder ..................Betriebsstörungen ................Schaltpläne ..................Copyright © 2011 gehört ANAB in Östersund, Schweden. Alle Rechte vorbehalten. Homepage: www.anab.nu E-mail: info@anab.nu...
Seite 3 Vorwort Vielen Dank, daß Sie sich für unseren Sägekettenschärfautomaten ANAB X2 entschlossen haben. Das Ziel dieses Handbuches ist, Ihnen notwendige Grundkenntnisse über den Aufbau und der Handhabung der Maschine zu geben. Auch Ihnen, die schon gute Kenntnisse von Schleifmaschinen haben, kann dieses Buch helfen.
Seite 4 4 mm Schleifscheibe 3/8″ 4 mm Schleifscheibe 3 mm Schleifscheibe mit kleinem 3/8″ low profil Diameter .404″ 5 mm Schleifscheibe .404″ Stihl Rmhs 5,5 mm Schleifscheibe Copyright © 2011 gehört ANAB in Östersund, Schweden. Alle Rechte vorbehalten. Homepage: www.anab.nu E-mail: info@anab.nu...
Seite 5 ANAB! Wenn die Maschine arbeitet, sollten sich keine unbefugten Personen in der Nähe aufhalten! Wenn ein Warnschild beschädigt oder unlesbar ist, soll es möglich bald ersetzt werden! Copyright © 2011 gehört ANAB in Östersund, Schweden. Alle Rechte vorbehalten. Homepage: www.anab.nu...
Seite 6 4 mm Schleifscheibe 3/8" low profil 3 / 8 3 mm Schleifscheibe mit kleinem Diameter .404" 5 mm Schleifscheibe .404" Stihl Rmhs 5,5 mm Schleifscheibe Copyright © 2011 gehört ANAB in Östersund, Schweden. Alle Rechte vorbehalten. Homepage: www.anab.nu E-mail: info@anab.nu...
Seite 7 Schalttafel Drehknopf für Absenkgeschwindigkeit Taste Runter Taste Rauf Umschalter für Motorfrequenz Taste Rechts Starttaste Stopptaste Display Notschalter / Hauptschalter Copyright © 2011 gehört ANAB in Östersund, Schweden. Alle Rechte vorbehalten. Homepage: www.anab.nu E-mail: info@anab.nu...
Seite 8 Bedienungsräder und Knöpfe Spalteinstellknöpfe Einstellknopf für Treibglieddicke Verriegelungsgriff Schleiftiefeneinstellung Verriegelungsknopf Haube Luftabsperrventil Luftdruckeinstellung Luftfilter mit Wasserabscheider Zahnlängeneinstellung/ Abschleifmenge Schutzlucke Copyright © 2011 gehört ANAB in Östersund, Schweden. Alle Rechte vorbehalten. Homepage: www.anab.nu E-mail: info@anab.nu...
Seite 9 Einstellungen Schleifen Die ANAB X2 ist entworfen für das Schärfen von Sägeketten mit einer Zahnteilung bis 3/4" und einer Treibgliedstärke bis 3,0 mm. Vor dem Schärfen Prinzipiell ist es möglich steife, verletzte oder andernfalls beschädigte Ketten zu schleifen, aber aus Sicherheitsgründen nicht ratsam.
Seite 10 7. Um den Schrittmodus zu verlassen, drücken auf den Startknopf. Die Maschine hält sofort an, wenn Sie den Stoppknopf drücken. Kontrollieren Sie auch ob das Zahnlückensegment zur Kette passt. (Siehe Seite 6). Copyright © 2011 gehört ANAB in Östersund, Schweden. Alle Rechte vorbehalten. Homepage: www.anab.nu E-mail: info@anab.nu...
Seite 11 3. Verschieben Sie die Kette so das ein Schneidzahn sich vor dem Zahnvorschub befindet. Wenn Sie den Vorschub runterdrücken kontrollieren Sie ob der richtige Vorschubfühler betätigt wird. (Siehe Bild A) Bild A Copyright © 2011 gehört ANAB in Östersund, Schweden. Alle Rechte vorbehalten. Homepage: www.anab.nu E-mail: info@anab.nu...
Seite 12 Die Druckluft sollte mit dem Luftabsperrventil abgeschaltet sein, wenn die Maschine nicht benutzt wird. Öffnen Sie das Ventil langsam. auf 6 Bar ein. Stellen Sie den Luftdruck mit dem Einstellknopf Copyright © 2011 gehört ANAB in Östersund, Schweden. Alle Rechte vorbehalten. Homepage: www.anab.nu E-mail: info@anab.nu...
Seite 13 Benzol oder gewisse Alkohole können Plastik auflösen. Bei Unsicherheit fragen Sie Ihren Wiederverkäufer. Bitte beachten Sie! Nach rund 5.000 Ketten erscheint eine Warnung im Display. Wenden Sie sich bitte an Ihren Wiederverkäufer oder an www.anab.nu. Copyright © 2011 gehört ANAB in Östersund, Schweden. Alle Rechte vorbehalten. Homepage: www.anab.nu E-mail: info@anab.nu...
Seite 14 (Siehe Bild C) 2. Reduktion des Druckes: Gegen den Uhrzeigersinn drehen. Etwas unter den vorgeschriebenen Druck stellen und dann wieder erhöhen bis zum vorgeschriebenen Druck. Bild C Copyright © 2011 gehört ANAB in Östersund, Schweden. Alle Rechte vorbehalten. Homepage: www.anab.nu E-mail: info@anab.nu...
Seite 15 Bolzen mit mindestens 40 Nm Drehmoment an. 5. Montieren Sie den Schutz wieder. Bild D Benutzen Sie nur ANAB Originalscheiben um gutes Schleifresultat zu erhalten, da die Scheiben nach unseren gesammelten Erfahrungen mit vielen Schleifautomaten ausgewählt sind. Copyright © 2011 gehört ANAB in Östersund, Schweden. Alle Rechte vorbehalten.
Seite 16 5. Ziehen sie die Schrauben wieder an. Bitte beachten Sie: Die Riemenspannung sollte nach ca. 20 Betriebsstunden kontrolliert und bei Bedarf justiert werden. Bild E Copyright © 2011 gehört ANAB in Östersund, Schweden. Alle Rechte vorbehalten. Homepage: www.anab.nu E-mail: info@anab.nu...
Seite 17 3. Lösen Sie die vier Inbusschrauben welche den Motor halten und schrauben Sie die Stellschraube runter. 4. Tauschen Sie den Riemen aus. Benutzen Sie einen Originalriemen von ANAB. 5. Spannen Sie den Riemen (Siehe „Riemenspannung“). Montieren Sie die Schrauben, Hauben und Verriegelungsknopf wieder.
Seite 18 Einzelbilder Zahnlückensegment Leuchtdiode B1 = Vorschubfühler Zahnlückensegmente Copyright © 2011 gehört ANAB in Östersund, Schweden. Alle Rechte vorbehalten. Homepage: www.anab.nu E-mail: info@anab.nu...
Seite 19 Einzelbilder Die Lage der Schalter B2 = Linker Endschalter B3 = Rechter Endschalter Anschlußklemme Copyright © 2011 gehört ANAB in Östersund, Schweden. Alle Rechte vorbehalten. Homepage: www.anab.nu E-mail: info@anab.nu...
Seite 20 Einzelbilder Die Lage der Schalter B4 = Unterer Endschalter B5 = Oberer Endschalter Leuchtdiode Copyright © 2011 gehört ANAB in Östersund, Schweden. Alle Rechte vorbehalten. Homepage: www.anab.nu E-mail: info@anab.nu...
Seite 21 Einzelbilder Die Lage der Fühler B6 = Rechter Vorschubfühler B7 = Linker Vorschubfühler Copyright © 2011 gehört ANAB in Östersund, Schweden. Alle Rechte vorbehalten. Homepage: www.anab.nu E-mail: info@anab.nu...
Seite 22 Schalter hat NO -funktion. **Alarm 08** Strom aus- und einschalten. Inverter Schaltet der Alarm nicht aus, Frequenzumformer-fehler Fault erfordert es eine größere Unter- Detected suchung des Fehlers. Copyright © 2011 gehört ANAB in Östersund, Schweden. Alle Rechte vorbehalten. Homepage: www.anab.nu E-mail: info@anab.nu...
