Walzenwechsel proliner/proliner plus

1. Vorbereitung für Walzenwechsel
Gehäuse entfernen, siehe
tieren.
Schraube an Spannrolle lösen, Zahnriemen ent-
spannen und ausfädeln, siehe
riemenwechsel.

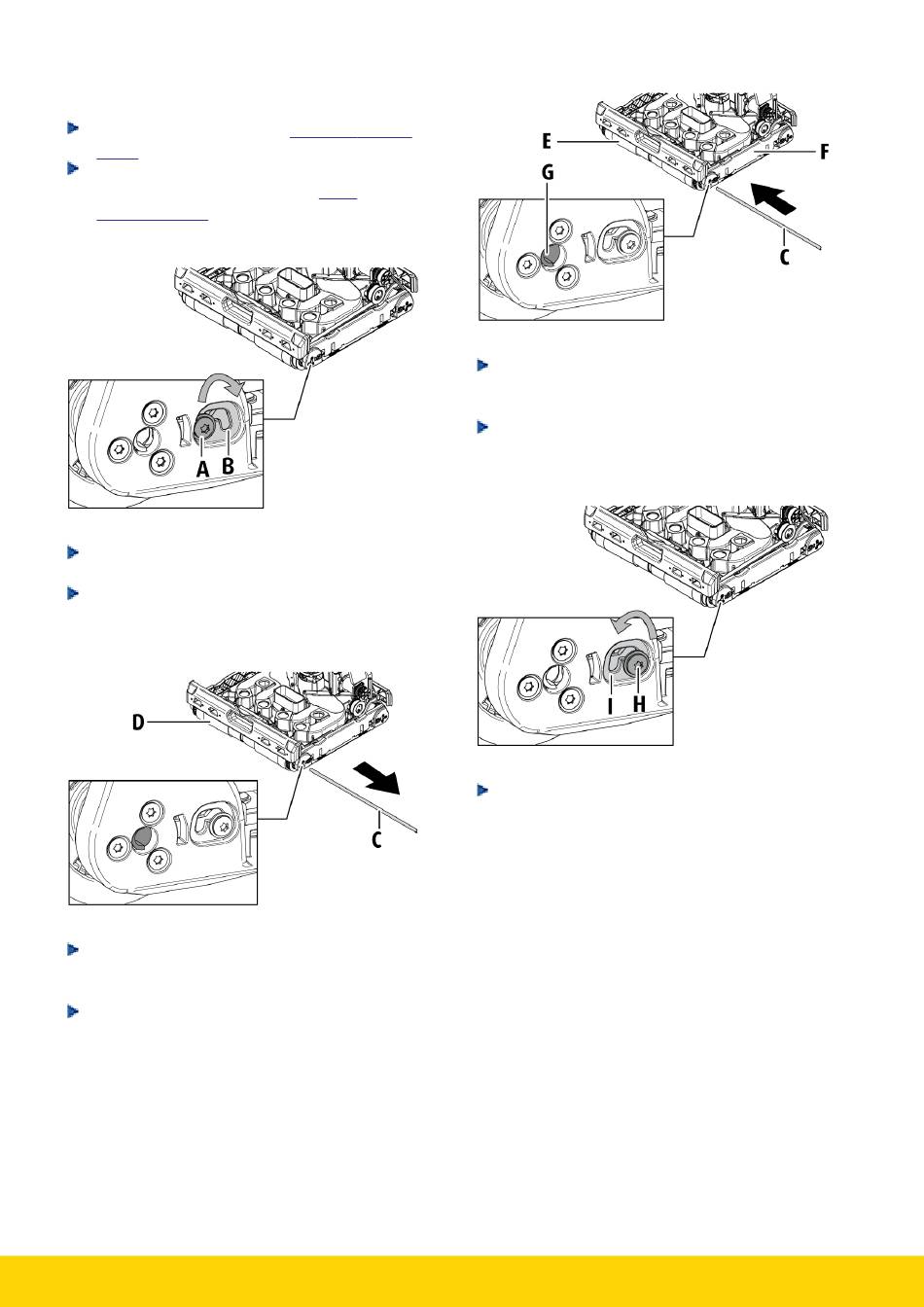

2. Verdrehsperre ausschwenken

Schraube (A) an Verdrehsperre leicht lösen
(max. 1/2 Umdrehung).
Verdrehsperre in der Bahn der Führung (B) aus-
schwenken.

3. Walzen ausbauen

Walzenachse (C) herausziehen. Hierzu die Wal-
zenachse an der Gegenseite mit einem Schrau-
benzieher in Richtung Gerätezentrum drücken.
Komplette Walzen (D) können jetzt ent-
fernt/gewechselt werden.
mariner 3S proliner
Gehäuse demon-
Zahn-
Instandhaltung

4. Walzen einbauen

Neue Walzen (E) zwischen den Sei-
tenführungen (F) positionieren und Achse (C)
durchstecken.
Achse so drehen, dass die Anfräsung auf der
Seite der Verdrehsperre zu liegen kommt (G).

5. Verdrehsperre einschwenken

Schraube (H) in der Bahn der Führung (I) ein-
schwenken und festziehen.
85 (91)
