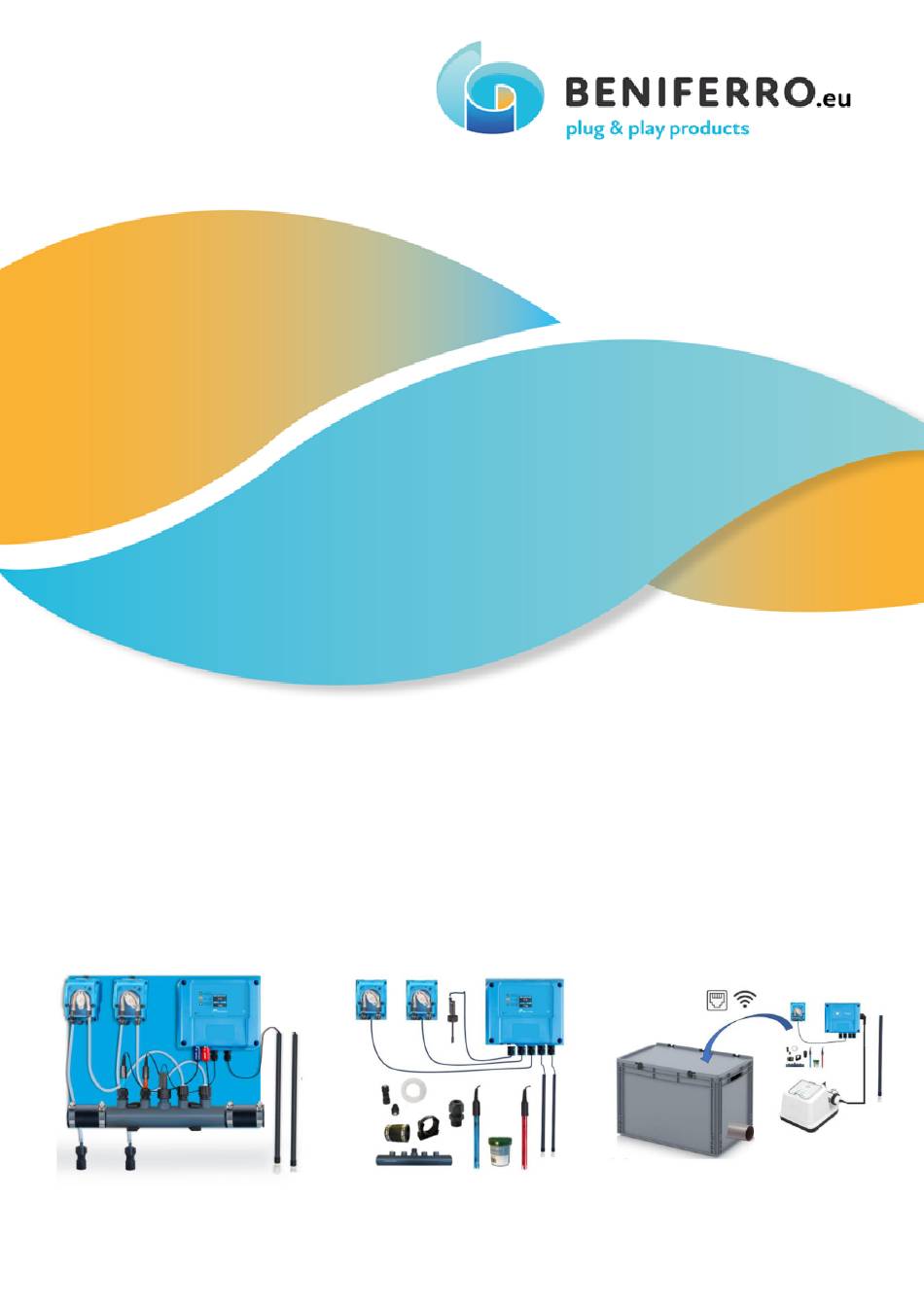

Swimming pool Twin
water treatment using liquid chlorine
Inhaltsverzeichnis
loading

Verwandte Anleitungen für BENIFERRO Twin

Inhaltszusammenfassung für BENIFERRO Twin

  • Seite 56 [Type here] INHALT Einleitung ....................... 3 Sicherheit ....................... 3 PRODUKTZUSAMMENFASSUNG ................5 Leistungsbeschreibung ..................6 Technische Daten ....................6 Installation ......................7 Wartung und Inspektion ..................20 Fehlerbehebung ....................22 Verifizierung durch den Administrator ..............27...

  • Seite 57: Einleitung

    [Type here] EINLEITUNG Dieses WLAN-Pool-Set enthält alle Komponenten zur Messung und Regulierung von pH und Redox (flüssiges Chlor). Die Schlauchpumpen starten und stoppen gemäß den in der WiFipool-App definierten Automatisierungen. Sie können Ihre pH- oder pH-Kontrollpumpe auf der Grundlage des pH- Werts und Ihre ChlRXumpe auf der Grundlage des gemessenen Redox-Werts starten.
  • Seite 58 [Type here] • Bewahren Sie die Anlage und die Chemikalien außerhalb der Reichweite von Kindern auf. Tragen Sie immer Schutzhandschuhe und Schutzbrille, wenn Sie an der Anlage arbeiten. • Bei beschädigten Teilen ist es vorzuziehen, Ersatzteile vom Hersteller zu kaufen. Verwenden Sie nur Original-Normteile.

  • Seite 59: Produktzusammenfassung

    [Type here] im Freien oder in einem sehr gut belüfteten Bereich in einer Abtropfschale platziert werden, dass sie nicht miteinander in Berührung kommen können und dass sie außerhalb der Reichweite von Kindern aufbewahrt werden... • 2 Wannen unter dem Gerät, um Leckagen an Schlauchpumpen und Einspritznippeln aufzufangen.
  • Seite 60 [Type here] nicht mit Salzsäure (HCl) verträglich sind. Die Bedienung des Geräts ist ein Kinderspiel, das auf Benutzerkomfort ausgelegt ist. Schalten Sie es einfach ein und stellen Sie die pH- oder Redoxwerte auf Ihre gewünschten Einstellungen ein. Darüber hinaus sorgt die ordnungsgemäße Verwendung bei minimalen Betriebskosten dafür, dass Ihr Poolwasser klar bleibt, sodass keine umfangreichen chemischen Behandlungen erforderlich sind.

  • Seite 61: Leistungsbeschreibung

    [Type here] Leistungsbeschreibung ZWWX7520-P ZWMX2155 pH-Kontrolle Peristaltische Pumpe Chlor-Kontrolle ZWMX2155 Peristaltische Pumpe Verbindungspool 50mm Gummi ZALX120 Strömungswächter Optionale ZPHS0008 Panel-Größe 48 x 38 cm Graffiti-Karte Harmo pool ref ZWMX7010 Relais-Karte Harmo pool ref ZWMX7011 Technische Daten pH/RX-Sensormessung Anschluss mit BNC-Stecker Messbereich pH-Wert: 5-9 +- 0,1 Rx 200- 999mV +- 10mV...

  • Seite 62: Installation

    [Type here] INSTALLATION Einbau der Wasseraufbereitungsplatte 1) Befestigen Sie das Wasseraufbereitungsgerät an einer festen Wand. Befestigen Sie sowohl den unteren als auch den oberen Teil der Platte. 2) Legen Sie die pH- und Chlorelektroden in die Elektrodenhalter. Ziehen Sie die Mutter mit einer Zange oder einem Schraubenschlüssel fest, um die Kappe festzuziehen.
  • Seite 63 [Type here] 4) Stellen Sie die elektrischen Anschlüsse so ein, dass - Die Chlor- und Säurepumpen können nicht arbeiten, wenn die Filterpumpe nicht funktioniert, über den Menüpunkt Durchflussschalter (ein). - Von Chlor - in Säurepumpen können deaktiviert werden, wenn die Filterpumpe in Aktion ist. Filterpumpe Sicherung mit Zeitschaltuhr...
  • Seite 64 [Type here] ZFPX4640) in die Elektrodenhalter einsetzen, um zu verhindern, dass während der Kalibrierung Wasser aus den Elektrodenhaltern austritt. (6) Wenn Sie einen Bypass haben, stellen Sie sicher, dass die Dosierpumpen keine Flüssigkeit pumpen können, wenn der Bypass zu den Dosiernippeln geschlossen ist. Dies kann durch Abschalten der Dosierpumpen selbst oder durch Abschalten der Stromversorgung erfolgen (7) Die Kalibrierung der Elektroden kann einige Minuten dauern.
  • Seite 65 [Type here] <- Ein Timer stoppt nach 120 Sekunden und zeigt an, ob die Kalibrierung erfolgreich war Wenn die Kalibrierung nicht erfolgreich ist, wird die folgende Meldung angezeigt: -> Gründe für eine fehlgeschlagene Kalibrierung: - Schlechte Kalibrierung (versuchen Sie es erneut) - Die Kalibrierflüssigkeit ist verunreinigt (Flüssigkeit austauschen).

  • Seite 66: Dosiermethode: Proportional Oder Kontinuierlich

    [Type here] 11 Parameter einstellen Es müssen eine Reihe von Parametern eingestellt werden. Drücken Sie die mittlere Taste. Sie sehen den folgenden Bildschirm: 11.1) Sprache Sie können eine (andere) Sprache einstellen. Drücken Sie die mittlere Taste erneut. Navigieren Sie dann mit der oberen oder unteren Taste zu den Sprachen Français, Castellano, Italienisch, Englisch, Deutsch.
  • Seite 67 [Type here] Stellen Sie zunächst den pH-Wert für mindestens 5 Minuten ein. • Warten Sie 30 Sekunden. • Wenn der pH-Wert den gewünschten Wert erreicht hat, stellen Sie das Redox ein (mindestens 5 Minuten lang). Wenn der pH-Wert nach 5 Minuten wieder außerhalb des Zielwerts liegt, stoppen Sie die Redoxeinstellung und fahren Sie mit der pH-Einstellung fort.

  • Seite 68: Sicherheitsalarm An Oder Aus Oder Info

    [Type here] In der Regel wird der pH-Wert auf 7,4 eingestellt. 11.5) Rx SP (Redox-Sollwert) Das Redox ist ein Maß für den Chlorgehalt. Bei der Inbetriebnahme empfehlen wir, den Sollwert auf 700 mV einzustellen, wie oben für den pH-Wert beschrieben. Messen Sie nach der ersten Inbetriebnahme den Chlorgehalt mit einer Farbmethode.
  • Seite 69 [Type here] Kalibrierung der Sonde. Weitere Informationen - Redox zu niedrig (<100) finden Sie im Handbuch. - Rx-Sollwert nicht erreicht, 400 Minuten Dosierung machen Drücken Sie OK, um fortzufahren. Die Alarmfunktion ist notwendig, um den Benutzer vor einem abnormalen Verhalten des Geräts zu warnen und um zu verhindern, dass eine sehr hohe Dosis einer pH-Flüssigkeit dosiert wird oder zu viel Chlor dosiert oder erzeugt wird.
  • Seite 70 [Type here] Der Alarm-OFF-Modus wird nur verwendet, um die Werte eines Schwimmbeckens zu überprüfen, die deutlich abweichen. (wie beim ersten Start)." Zum Beispiel kann der pH-Wert sehr hoch und der Rx-Wert sehr niedrig sein, wenn der Pool zum ersten Mal in Betrieb genommen wird. In diesem Fall müssen Sie die Alarmfunktion "OFF" verwenden, um den pH-Wert und das Chlor zu überprüfen.
  • Seite 71 [Type here] der Rx wird in mV (Millivolt) angegeben, der Chlorgehalt in ppm (parts per million). Der Chlorgehalt in einem Schwimmbad liegt idealerweise zwischen 1 und 1,5 ppm. Es gibt keinen eindeutigen Zusammenhang zwischen Rx und ppm Chlor, aber in der Regel entspricht ein Rx von 700-750 mV einem Chlorgehalt von 1 bis 1,5 ppm.
  • Seite 72 7,0-7,1 beträgt: Überprüfen Sie den pH-Wert auf 7,6. Wenn der pH-Wert der Sonde 7,7- 7,8 beträgt: Kontrollieren Sie den pH-Wert auf 7,2. Wenn der pH-Wert niedriger als 7,0 oder höher als 7,8 ist: Wenden Sie sich an Ihren Lieferanten (Pool Twin-Lieferant sowie der Lieferant der alternativen Methode).
  • Seite 73 [Type here] Ein abweichender RX-Wert ist nicht so schlimm, solange die Sonde empfindlich auf Veränderungen reagiert und der Redox zunimmt, wenn mehr Chlor in den Pool gegeben wird. Sie können dies testen, indem Sie 5 Tropfen flüssiges Chlor in einem Eimer Wasser mischen und den Redoxwert vor und nach der Zugabe des Chlors messen.
  • Seite 74 [Type here] Niveauschalter Durchflussschalter Chlor anschließen anschließen Füllstandsschalter Säure anschließen Schließen Sie den Pegelschalter an Bei Geräten, die im Jahr 2020 oder später hergestellt wurden, können 2 Füllstandsschalter am Gerät montiert werden. Auf der Platine mit dem Display befinden sich die Anschlüsse "WLH" und "WLL" in der Mitte und unten rechts.
  • Seite 75 [Type here] Freies Chlor RX/mV im Vergleich zum pH-Wert 0,65 0,67 0,75 0,95 0,95...

  • Seite 76: Wartung Und Inspektion

    [Type here] Winterfest Sei vorsichtig! Wenn Sie Ihr Produkt nicht vor dem Winter schützen, kann dies zu Schäden führen, die nicht mehr von der Garantie abgedeckt sind. In Bereichen, in denen es stark friert, müssen Sie die Pumpe, den Filter und die Dosiereinheit vor Frost schützen.
  • Seite 77 [Type here] Wartung von Schlauchpumpen Der Pumpenschlauch hat nach 500/600 Betriebsstunden das Ende seiner Lebensdauer erreicht (chemische Verträglichkeit) und muss jährlich ausgetauscht werden Die Schläuche der Abfluss- und Zulaufleitung müssen alle zwei Jahre ausgetauscht werden. Die Düsen müssen alle zwei Jahre entkalkt und gespült werden. Der Kalk kann den Vor- oder Rücklauf blockieren.

  • Seite 78: Fehlerbehebung

    [Type here] Hinweis: Sehr wichtig 5. Schalten Sie das Gerät immer aus, wenn es repariert oder gewartet wurde. 6. Wenn Sie das Gerät zur Inspektion einsenden, achten Sie darauf, dass sich die Messsonden immer in einer Vorratsflüssigkeit befinden, wenn Sie sie einsenden.
  • Seite 79 [Type here] Relais bleiben eingeschaltet Wenden Sie sich an den Lieferanten. Säurepumpe dosiert nur Die Säurepumpe steht für Keine Aktion erforderlich gelegentlich proportionale Dosierung ChlRXumpe dosiert nicht Schalter unter der Dosierpumpe Stellen Sie den Schalter auf "1" ist auf "O" gestellt Die Einstellungen für die Rx- Überprüfen Sie die Einstellungen Steuerung sind falsch...
  • Seite 80 [Type here] Flüssigkeit (Säure oder Chlor) im Einspritzdüse verstopft Ersetzen Sie das Dosierraum der Chlor- oder Injektionssprühgerät ZWMX2220- Säurepumpe Z. Verwenden Sie Chorine mit Anti-Kalk-Additiv. Santoprene Dosierschlauch Prüfen Sie, ob der Dosiernippel undicht verstopft ist und tauschen Sie das Dosierrohr aus. Das Gerät funktioniert nicht 1: Verbindung zwischen den Weitere Informationen finden Sie...
  • Seite 81 [Type here] Zusatzinfo für Problem: Das Gerät funktioniert nicht mehr. Öffnen Sie das Gerät und trennen Sie die beiden Platinen. Die pH- und RX-Pumpen sollten nach dem Trennen starten. Schritte: Zerlegen: ein. Schalten Sie das System aus. b. Lösen Sie vier Schrauben (drücken und drehen Sie um 90 Grad). Trennen Sie die Verbindung zwischen der hinteren und der vorderen Platine: ein.

  • Seite 82: Verifizierung Durch Den Administrator

    [Type here] Kalibrierung: Die Sonden müssen neu kalibriert werden. Prüfmethode: Wenn die Pumpen nicht funktionieren, befolgen Sie die nachstehenden Testanweisungen. Wenn die Pumpen funktionieren, prüfen Sie, ob das Display oder die gesamte Anzeigeplatine defekt ist. Sie können über das Servicemenü testen. Wenn das Relais funktioniert, funktioniert das System.

  • Seite 83: Hersteller

    Knopf an der Pumpe selbst ein- und ausschalten. Im Falle einer Salzelektrolyse: Drücken Sie einmal auf die Unterseite ON/Standby. Wenn die Pumpe / Salzelektrolyse immer noch nicht anspringt, wenden Sie sich an Ihren Lieferanten oder den Hersteller. Hersteller Beniferro B.V. Industrieweg 9 3190 Boortmeerbeek, Belgien +32 476 965919 info@beniferro.eu...
