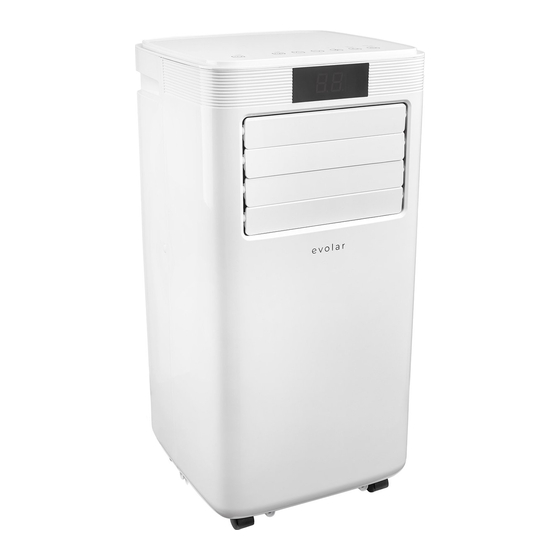

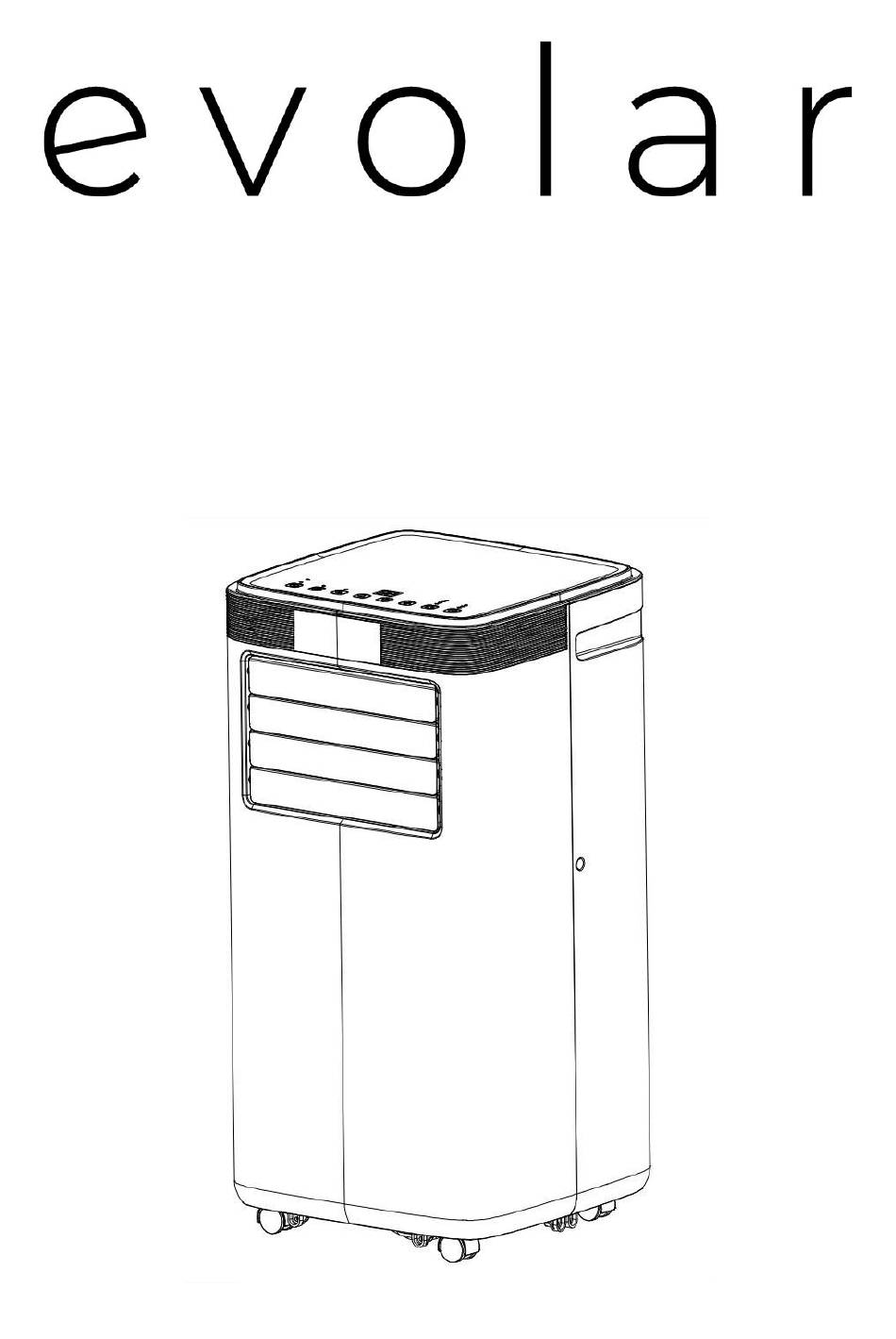

- Seite 1 Mobile Klimaanlage EVO-90C Handbuch...
- Seite 2 Inhalt Sicherheit Funktionen und Komponenten Eigenschaften Komponenten Steuerschnittstelle Bedienungsanleitung der Fernbedienung Schutzfunktionen Installation und Einstellung Installation Entsorgungshinweise Manueller Abfluss Kontinuierlicher Abfluss (optional) Reinigung Bekanntmachung Wartungsanweisungen und -bedingungen Untersuchen Sie den Bereich Reparaturen an versiegelten Bauteilen Probleme lösen...
- Seite 3 Sicherheit Wichtige Warnungen: 1. Verwenden Sie zum Abtauen oder Reinigen der tragbaren Klimaanlage keine anderen Methoden als die vom Hersteller empfohlenen. 2. Das Gerät muss in einem Raum ohne ständig in Betrieb befindliche Zündquellen wie offene Flammen, ein in Betrieb befindliches Gasgerät oder eine in Betrieb befindliche Elektroheizung gelagert werden.
- Seite 4 darüber stolpert oder den Stecker herauszieht.
- Seite 5 Position befindet. ● Nicht jeder Boden hält einer solchen Belastung beim Bewegen des Gerätes stand. Evolar haftet niemals für Schäden, die durch die Verwendung und/oder Bewegung des Geräts entstehen. Evolar gibt keine Hinweise oder Ratschläge, auf welchem Bodentyp das Gerät mithilfe der Räder frei bewegt werden kann.
- Seite 6 Transport, Kennzeichnung und Lagerung der mobilen Klimaanlage 1. Transport von Geräten, die brennbare Kältemittel enthalten, gemäß den Transportvorschriften. 2. Markieren Sie Gebrauchsspuren des Geräts gemäß den örtlichen Vorschriften. 3. Entsorgung von Geräten, die brennbare Kältemittel enthalten, gemäß den nationalen Vorschriften. 4.
- Seite 7 Komponenten...
- Seite 8 Montage der Fenster Dichtungsplatte Abgasrohr Gerät Steuerschnittstelle 1. Ein / Aus Schalter 2. Modusauswahltaste 3. Auswahltaste für die Lüftergeschwindigkeit 4. Abwärts-Taste 5. Auf-Taste 6. Schlagknopf 7. Timer-Taste 8. LED-Anzeige Wenn das Gerät zum ersten Mal eingeschaltet wird, gibt der Summer einen Einschaltton ab und das Gerät wechselt in den Standby-Status.
- Seite 9 Auf-Taste und Ab-Taste: Drücken Sie die beiden Tasten, um die Einstelltemperatur oder die Einstellzeit zu ändern. Es funktioniert wie folgt: Drücken Sie beim Einstellen der Temperatur die Auf- oder Ab-Taste, um die gewünschte Temperatur auszuwählen (nicht verfügbar im Lüfter- oder Entfeuchtung Modus). Drücken Sie beim Einstellen der Uhrzeit die Auf- oder Ab-Taste, um die gewünschte Zeit auszuwählen.
- Seite 10 Schutzfunktionen Frostschutzfunktion: Im Kühl-, Entfeuchtungs- oder Sparmodus: Bei zu niedriger Abgastemperatur wechselt das Gerät automatisch in den Schutzstatus. Wenn die Temperatur des Abgasrohres auf eine bestimmte Temperatur ansteigt, kann es automatisch in den Normalbetrieb zurückkehren. Überlaufschutz Funktion: Wenn der Wasserstand im Wassertank das Waren Niveau überschreitet, gibt das Gerät automatisch ein Alarmsignal aus und die Kontrollleuchte „VOLL“...
- Seite 11 Installation und Einstellung Installation Bitte beachten Sie: Stellen Sie sicher, dass die tragbare Klimaanlage vor dem Gebrauch mindestens zwei Stunden lang aufrecht stand. Die Klimaanlage lässt sich leicht im Raum bewegen. Stellen Sie beim Entfernen sicher, dass die Klimaanlage aufrecht steht und auf einer ebenen Fläche steht. Installieren und verwenden Sie die Klimaanlage nicht im Badezimmer oder in einer anderen feuchten Umgebung.
- Seite 12 Bild 2 Bild 3 Installieren Sie das Gerät. 3.1. Stellen Sie das Gerät mit installiertem Wärmerohr und Fensterbeschlägen an einen Ort, an dem der Abstand zwischen dem Gerät und Wänden oder anderen Gegenständen mindestens 50 cm beträgt (wie in Abbildung 4 dargestellt).
- Seite 13 Abbildung 5 Abbildung 6 Kommentare: ● Das flache Ende des Auspuffrohrs muss eingerastet sein. ● Das Rohr darf nicht verformt werden und sollte nicht über 45° gedreht werden. ● Blockieren Sie nicht die Belüftung des Abgasrohres Wichtige Ankündigung: Die Länge des Abluftschlauchs beträgt 280 ~ 1.500 mm und diese Länge basiert auf den Spezifikationen der Klimaanlage.
- Seite 14 Entsorgungshinweise Dieses Gerät verfügt über zwei Entwässerungsmethoden: manuelle Entwässerung und kontinuierliche Entwässerung. Manueller Abfluss Wenn das Gerät stoppt, nachdem der Wassertank voll ist, schalten Sie das Gerät aus. Trennen Sie das Gerät von der Steckdose. Hinweis: Bewegen Sie das Gerät vorsichtig, damit kein Wasser aus dem Wasserbehälter an der Unterseite des Geräts verschüttet wird.
- Seite 15 Reinigung Schalten Sie das Gerät vor der Reinigung und Wartung aus und ziehen Sie den Netzstecker. Reinigen Sie die Oberfläche des Geräts. Reinigen Sie die Oberfläche des Geräts mit einem feuchten, weichen Tuch. Verwenden Sie keine Chemikalien wie Benzol, Alkohol, Benzin usw., da diese die Oberfläche der Klimaanlage oder sogar das gesamte Gerät beschädigen können.
- Seite 16 Bekanntmachung 1. Schrauben Sie die Ablaufabdeckung ab, nehmen Sie den Wasserstopfen heraus und lassen Sie das Wasser aus dem Wassertank in einen anderen Wassertank ablaufen oder kippen Sie den Körper direkt, um das Wasser in einen anderen Tank zu leeren. 2.
- Seite 17 Wartungsanweisungen und -bedingungen Wartungsinformationen Untersuchen Sie den Bereich Vor Beginn der Arbeiten an Anlagen, die brennbare Kältemittel enthalten, sind Sicherheitsprüfungen erforderlich, um sicherzustellen, dass die Entzündungsgefahr minimiert wird. Bei Reparaturen am Kühlsystem müssen vor der Durchführung jeglicher Arbeiten am System folgende Vorsichtsmaßnahmen beachtet werden: 1.
- Seite 18 6. Belüfteter Bereich Stellen Sie sicher, dass der Bereich im Freien ist oder ausreichend belüftet ist, bevor Sie in das System einbrechen oder Wärme Arbeiten durchführen. Während der Dauer der Arbeiten sollte für eine gewisse Belüftung gesorgt werden. Die Belüftung muss freigesetztes Kältemittel sicher verteilen und vorzugsweise nach außen in die Atmosphäre ableiten.
- Seite 19 Reparaturen an versiegelten Bauteilen 1. Bei Reparaturen an versiegelten Komponenten müssen alle elektrischen Anschlüsse vom Gerät, an dem gearbeitet wird, getrennt werden, bevor versiegelte Abdeckungen usw. entfernt werden. Wenn eine Stromversorgung des Geräts während der Wartung unbedingt erforderlich ist, sollte an der kritischsten Stelle eine permanente Form der Leckerkennung installiert werden, um vor einem Ausfall aufgrund einer potenziell gefährlichen Situation zu warnen.
- Seite 20 6. Methoden zur Leckerkennung Die folgenden Leckerkennung Methoden gelten für Systeme, die brennbare Kältemittel enthalten, als akzeptabel: ● Elektronische Lecksucher werden zur Erkennung brennbarer Kältemittel eingesetzt, die Empfindlichkeit ist jedoch möglicherweise nicht ausreichend oder erfordert möglicherweise eine Neukalibrierung. (Detektionsgeräte sollten in einem kältemittel freien Bereich kalibriert werden.) Stellen Sie sicher, dass der Detektor keine potenzielle Zündquelle darstellt und für das verwendete Kältemittel geeignet ist.
- Seite 21 8. Ladevorgänge Zusätzlich zu herkömmlichen Ladeverfahren müssen folgende Anforderungen beachtet werden: ● Stellen Sie sicher, dass es bei der Verwendung von Abfüllgeräten nicht zu einer Kontamination verschiedener Kältemittel kommt. Schläuche oder Rohre sollten so kurz wie möglich sein, um die darin enthaltene Kältemittelmenge zu minimieren. ●...
- Seite 22 10. Beschriftung Das Gerät muss mit einem Etikett versehen sein, aus dem hervorgeht, dass es demontiert wurde und kein Kältemittel enthält. Das Etikett ist datiert und signiert. Stellen Sie sicher, dass das Gerät mit Etiketten versehen ist, die darauf hinweisen, dass es brennbares Kältemittel enthält.
- Seite 23 Probleme lösen Reparieren oder zerlegen Sie die Klimaanlage nicht selbst. Eine unsachgemäße Reparatur führt zum Versagen der Garantiekarte und kann zu Schäden am Benutzer oder seinem Eigentum führen. Probleme Gründe dafür Lösungen Schalten Sie es ein, nachdem Sie es an Es gibt keinen Strom.
- Seite 24 Der Abstand zwischen Gerät und Fernbedienung ist zu groß. Bringen Sie die Fernbedienung in die Nähe der Klimaanlage und achten Sie darauf, dass Die Fernbedienung Die Fernbedienung ist nicht auf die Fernbedienung direkt auf den Empfänger funktioniert nicht. die Richtung des der Klimaanlage gerichtet ist.
