Inhaltszusammenfassung für AEG LAVATHERM T309 EXCLUSIV

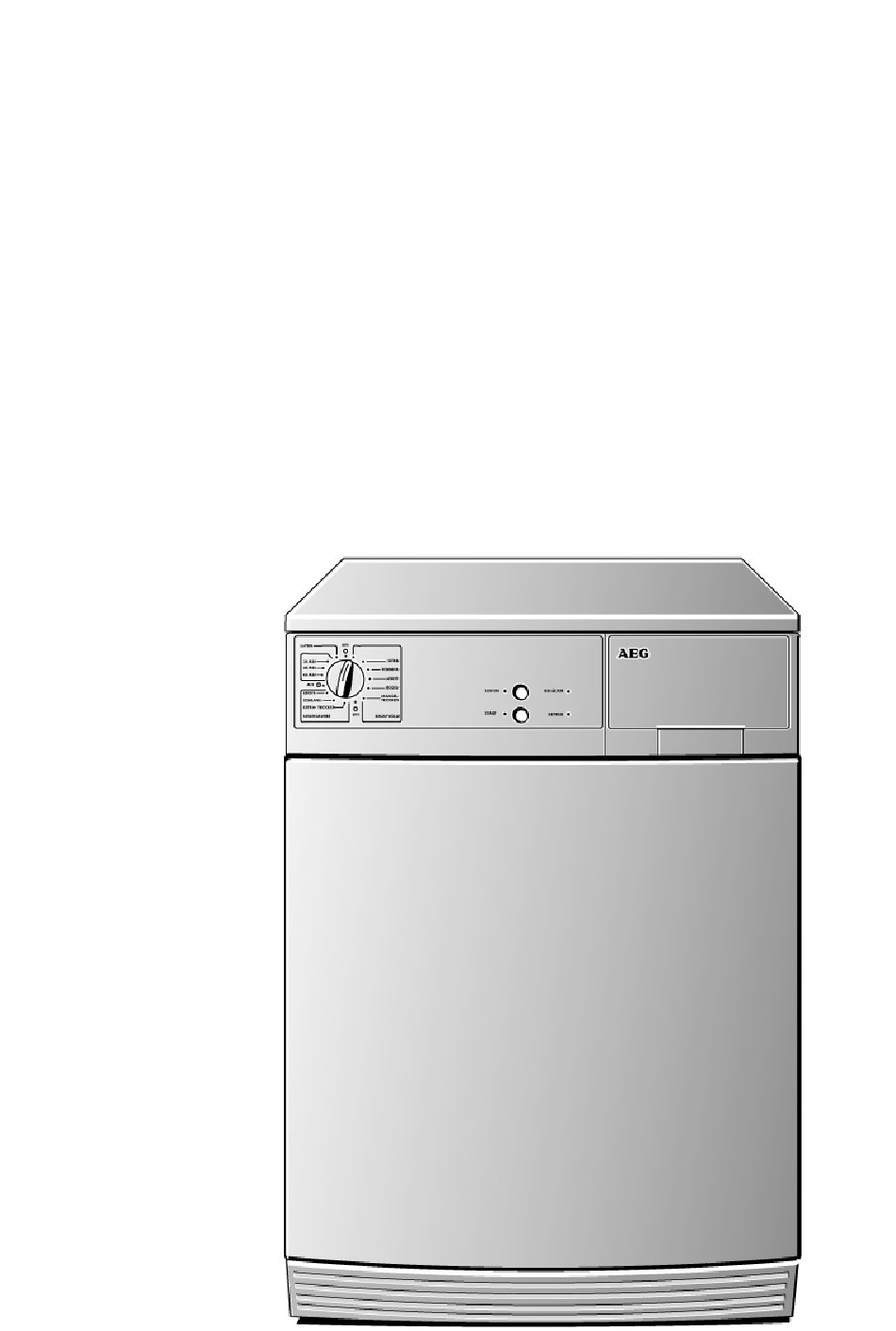

- Seite 1 LAVATHERM T309 EXCLUSIV Ablufttrockner Gebrauchsanweisung...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.
- Seite 3 Inhalt Sicherheitshinweise ..........5 Allgemeine Hinweise .
- Seite 4 Inhalt Elektrischer Anschluß ......... . . 28 Hinweise für den Fachmann .
- Seite 5 • Reparaturen am Trockner dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefah- ren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an einen von AEG autorisierten Fach- händler. • Vergewissern Sie sich vor Inbetriebnahme, daß die auf dem Typschild des Geräts angegebene Nennspannung und Stromart mit Netzspan-...
- Seite 6 Sicherheitshinweise Sicherheit von Kindern • Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Trockner spielen – es besteht die Gefahr, daß Kinder sich einschließen. •...
- Seite 7 Sicherheitshinweise Aufstellung und Anschluß • Beachten Sie die separate Aufstell- und Anschlußanweisung. Holen Sie gegebenenfalls den Rat Ihres Bezirksschornsteinfegers oder der örtlichen Baubehörde ein. • Wenn der Trockner getragen werden soll, vorher Sockelblende entfer- nen! • Trockner auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen! Wenden Sie sich im Schadensfall an Ihren Lieferanten.
- Seite 8 Allgemeine Hinweise 3 Allgemeine Hinweise • Gestärkte Wäsche hinterläßt einen Stärkebelag in der Trommel und gehört deshalb nicht in den Trockner. • Wenn Sie die in der Programmtabelle angegebenen Füllmengen über- schreiten, müssen Sie mit Knitterbildung rechnen! Bei sehr empfind- lichen Geweben sollten Sie höchstens 1,5kg Wäsche einfüllen.
- Seite 9 Entsorgung 2 Entsorgung Verpackungsmaterial entsorgen! Entsorgen Sie das Verpackungsmaterial Ihres Wäschetrockners sach- gerecht. Alle verwendeten Verpackungsmaterialien sind umweltver- träglich und wiederverwertbar. • Kunststoffteile sind mit international genormten Abkürzungen gekennzeichnet: – >PE< für Polyethylen, z. B. Verpackungsfolien – >PS< für Polystyrol, z. B. Polsterteile (grundsätzlich FCKW-frei) –...
- Seite 10 Umwelttips 2 Umwelttips • Beim Waschen auf Weichspüler verzichten! Im Wäschetrockner wird Ihre Wäsche auch ohne Weichspüler flauschig und weich. Versuchen Sie es einmal! • Wäsche auflockern! Lockern Sie die Wäsche auf, bevor Sie sie in den Trockner einfüllen. So vermeiden Sie längere Laufzeit und Knitterbildung.Wäsche ausreichend vorentwässern! Grundsätzlich gilt: Je besser Sie Ihre Wäsche vor dem Trocknen aus-...
- Seite 11 Umwelttips • Richtiges Trockenprogramm wählen! Wählen Sie das für Wäscheart und -menge passende Trockenprogramm. So arbeitet der Trockner am wirtschaftlichsten. Einige Verbrauchswerte: Füllmenge Energiever- Dauer in Trockenprogramm in kg brauch in kWh Minuten BAUMWOLLE SCHRANKTROCKEN BAUMWOLLE BÜGELTROCKEN MISCHGEWEBE SCHRANKTROCKEN 1) mit 800 Umdrehungen pro Minute vorentwässert 2) mit 1000 Umdrehungen pro Minute vorentwässert Falls die Wäschemenge für einen Trockengrad (z.B.
- Seite 12 Geräteaufbau Geräteaufbau Vorderansicht Flusensieb Bedienblende Typschild Füße Einfülltür Sockelblende (alle höhenverstellbar) (Anschlag wechselbar)
- Seite 13 Geräteaufbau Bedienblende A Programmwähler: zum Einstellen des Trockenprogramms B Tastenblock – Taste SCHON: für empfindliches Gewebe – Taste START: Programm starten C Anzeigen – SIEB: Flusensieb reinigen! – BETRIEB: leuchtet, wenn Gerät eingeschaltet...
- Seite 14 Vor dem ersten Trocknen Der Programmwähler • Stellung AUS: Wäschetrockner ist ausgeschaltet • Programmgruppe BAUMWOLLE: Hier finden Sie die Programme zum Trocknen von Baumwoll- und Leinengewebe; Füllgewicht bis 5kg. • Programmgruppe MISCHGEWEBE: Hier finden Sie alle Programme zum Trocknen von Mischgewebe und Synthetiks;...
- Seite 15 Kurzanleitung Kurzanleitung • Wäsche möglichst gründlich vorentwässern. • Wäsche vorbereiten. • Wäsche einfüllen. • Trockenprogramm einstellen – SCHON-Taste drücken? • Programm starten. Während das Programm läuft, können Sie die Einfülltür öffnen, um Wäsche zu entnehmen oder nachzulegen. Nach Programmende: • Wäsche entnehmen. •...
- Seite 16 Trocknen Trocknen Wäsche vorbereiten • Zur Verhinderung von Wäscheknäueln: Reißverschlüsse schließen; Bett- und Kissenbezüge zuknöpfen; lose Bänder, etwa von Schürzen, zusam- menbinden. • Taschen leeren. • Metallteile (Büroklammern, Sicherheitsnadeln, …) entfernen. • Kleidung aus doppelschichtigem Gewebe wenden (etwa bei baumwoll- gefütterten Anoraks die Baumwollschicht nach außen).
- Seite 17 Trocknen • SCHON-Taste Das eingestellte Programm wird mit ver- minderter Heizleistung ausgeführt. Drük- ken Sie die SCHON-Taste bei Textilien mit dem Pflegekennzeichen S. Auch bei temperaturempfindlichen Textilien (etwa Acryl und Viskose) empfiehlt sich scho- nendes Trocknen. Trockenprogramm starten 0 Drücken Sie die Taste START. Das Trockenprogramm beginnt.
- Seite 18 Trocknen Wäsche herausnehmen oder nachlegen Sie können jederzeit den Trockengang unterbrechen, um Wäsche zu entnehmen oder nachzulegen. 0 Einfülltür öffnen. Vorsicht! Wäsche und Trommel können heiß sein. 0 Wäsche entnehmen oder nachlegen. 0 Einfülltür schließen. 0 Taste START drücken, um den Trockengang fortzu- setzen.
- Seite 19 Trocknen Flusensieb reinigen Um eine ungehinderte Luftzirkulation während des Trockengangs zu gewährleisten, sollten Sie nach jedem Trockengang das Flusensieb reini- gen. Überprüfen Sie auch, ob sich Wäscheabrieb oder Rückstände in der Trommel befinden und entfernen Sie diese sofort. 0 Entriegelungstaste des Siebdeckels nach unten drücken.
- Seite 20 Programmtabellen Programmtabellen Programmgruppe BAUMWOLLE Pflegesymbole R, Q; Füllmenge bis 5kg Programm Wäscheart Beispiele für Wäsche/Textilien dicke oder mehrlagige Texti- EXTRATROCKEN lien, die durchgetrocknet Frottierwäsche, Bademäntel werden sollen. Textilien gleichmäßiger Dicke, Frottierwäsche, Trikotwäsche, SCHRANKTROCKEN die durchgetrocknet werden Frotteehandtücher sollen dünne Textilien, die noch LEICHTTROCKEN Trikotwäsche, Baumwollhemden gebügelt werden sollen...
- Seite 21 Programmtabellen ZEIT-Programme Pflegesymbole R, S , Q; Füllmenge unter 1kg Sie können zwischen der Programmdauer 20, 40 und 60 Minuten wählen, um einzelne Wäschestücke nachzutrocknen oder um kleine Füllmengen zu trocknen. 1) (SCHON-Taste drücken!) Programm Lüften Die Wäsche wird für 10 Minuten im Kaltluftstrom behandelt; zum Glätten zerknitter- ter Oberbekleidung.
- Seite 22 Eine kleine Textilkunde Eine kleine Textilkunde Pflegesymbole Prüfen Sie, ob Ihre Textilien zum Trocknen geeignet sind. Auf dem Pfle- gekennzeichen-Etikett sollte eines der folgenden Symbole zu finden sein: Grundsätzlich ist das Trocknen im Trockner möglich; der Textilhersteller legt nicht fest, ob das betreffende Wäschestück normal oder schonend getrocknet werden kann.
- Seite 23 Reinigen und Warten Reinigen und Warten Siebbereich reinigen Ein minimaler Anteil der Flusen gelangt trotz des Flusensiebs in den umgebenden Siebbereich. Reinigen Sie deshalb von Zeit zu Zeit – min- destens jedes Vierteljahr – den gesamten Siebbereich. 0 Flusensieb entnehmen. 0 Siebdeckel oben anfassen und nach vorn ziehen, bis er sich aus den beiden Halterun- gen löst.
- Seite 24 Was tun, wenn ...? Was tun, wenn ...? Versuchen Sie im Störungsfall mit Hilfe der hier aufgeführten Hinweise das Problem selbst zu beheben. Wenn Sie bei einer der hier aufgeführ- ten Störungen oder zur Behebung eines Bedienfehlers den Kunden- dienst in Anspruch nehmen, erfolgt der Besuch des Kundendienst- Technikers auch während der Garantiezeit nicht kostenlos.
- Seite 25 Was tun, wenn ...? Problem mögliche Ursache Abhilfe Flusensieb nicht einge- Flusensieb einsetzten Die Einfülltür läßt sich nicht setzt und/oder Siebdek- und/oder Siebdeckel ein- schließen kel nicht eingerastet rasten lassen Wenn Sie zur Behebung einer Störung in dieser Gebrauchsanweisung keinen Hinweis finden, wenden Sie sich bitte an den Kundendienst.
- Seite 26 Türanschlag wechseln Türanschlag wechseln Falls der Türanschlag den örtlichen Verhältnissen nicht entspricht, ist es möglich, den Türanschlag zu wechseln. Warnung! Vor dem Wechsel des Türanschlags Netzstecker ziehen; bei Festanschluß: Sicherung herausdrehen bzw. ausschalten. Gehen Sie zum Wechsel des Türanschlags wie folgt vor: A C B A C B 0 Schrauben A an der Gerätevorderwand herausdrehen.
- Seite 27 Türanschlag wechseln 0 Türverschluß H abschrauben und herausnehmen. 0 Gerastete Verschlußabdeckung J herausnehmen. 0 Türverschluß H und Verschlußabdeckung J auf der jeweils gegenüber- liegenden Seite in die Öffnung einsetzen und anschrauben bzw. einra- sten lassen. 0 Tür mit den Scharnieren in die dafür vorgesehenen Öffnungen in der Gerätevorderwand schieben und festschrauben.
- Seite 28 Technische Daten Technische Daten HöhexBreitexTiefe 85x60x60cm Tiefe bei geöffneter Tür 117cm Höhenverstellbarkeit 1,0/–0,4cm Leergewicht ca. 40 kg Füllmenge (programmabhängig) max. 5kg (Abweichende Füllgewichtsangaben in einigen Ländern sind durch unterschiedliche Meßmethoden bedingt) Energieverbrauch nach IEC 1121 s.e. 3,3kWh (5 kg Baumwolle, vorentwässert bei 800 Umdrehungen pro Minute, Programm BAUMWOLLE SCHRANKTROCKEN) Einsatzbereich Haushalt...
- Seite 29 Sonderzubehör Sonderzubehör Über den AEG-Kundendienst oder Ihren Fachhändler können Sie folgendes Sonderzubehör beziehen: Bausätze Wasch-Trocken-Säule Mit diesen Bausätzen können Sie Ihren Wäschetrockner mit jedem LAVAMAT-Waschautomaten zu einer Wasch-Trocken-Säule kombinie- ren. Die Geräte sind dann platzsparend übereinander angeordnet, der Waschautomat unten, der Wäschetrockner oben.
- Seite 30 Stichwortverzeichnis Abkühlphase ......18 Schaumgummi ......6 Acryl .
- Seite 31 Kundendienststellen“.) • Haben Sie Fragen zu Bedienung und Gebrauch Ihres Wäschetrock- ners? Dann wenden Sie sich an AEG DIRECT INFO SERVICES 0180–55545, unsere telefonische Beratung. Dort bekommen Sie Tips zum Umgang mit Ihrem Wäschetrockner und zur Nutzung der zahlreichen Funktio- nen.
- Seite 32 AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg.hausgeraete.de © Copyright by AEG H 245 214 400 –05– 1299/PRO...
