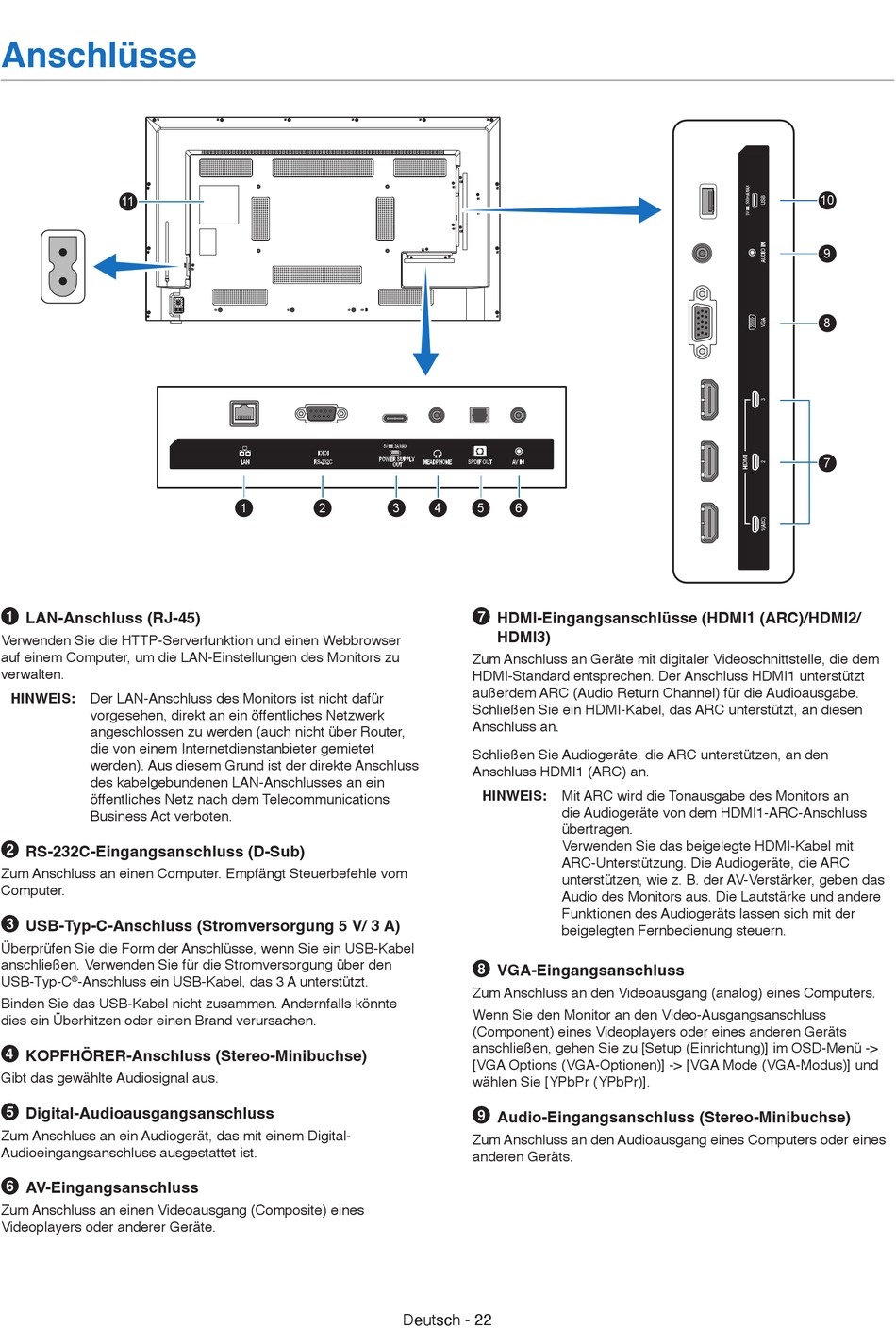

Anschlüsse
11
1
LAN-Anschluss (RJ-45)
Verwenden Sie die HTTP-Serverfunktion und einen Webbrowser
auf einem Computer, um die LAN-Einstellungen des Monitors zu
verwalten.
Der LAN-Anschluss des Monitors ist nicht dafür
HINWEIS:
vorgesehen, direkt an ein öffentliches Netzwerk
angeschlossen zu werden (auch nicht über Router,
die von einem Internetdienstanbieter gemietet
werden). Aus diesem Grund ist der direkte Anschluss
des kabelgebundenen LAN-Anschlusses an ein
öffentliches Netz nach dem Telecommunications
Business Act verboten.
2
RS-232C-Eingangsanschluss (D-Sub)
Zum Anschluss an einen Computer. Empfängt Steuerbefehle vom
Computer.
3
USB-Typ-C-Anschluss (Stromversorgung 5 V/ 3 A)
Überprüfen Sie die Form der Anschlüsse, wenn Sie ein USB-Kabel
anschließen. Verwenden Sie für die Stromversorgung über den
USB-Typ-C
-Anschluss ein USB-Kabel, das 3 A unterstützt.
®
Binden Sie das USB-Kabel nicht zusammen. Andernfalls könnte
dies ein Überhitzen oder einen Brand verursachen.
4
KOPFHÖRER-Anschluss (Stereo-Minibuchse)
Gibt das gewählte Audiosignal aus.
5
Digital-Audioausgangsanschluss
Zum Anschluss an ein Audiogerät, das mit einem Digital-
Audioeingangsanschluss ausgestattet ist.
6
AV-Eingangsanschluss
Zum Anschluss an einen Videoausgang (Composite) eines
Videoplayers oder anderer Geräte.
1
2
3
Deutsch - 22
4
5
6
7
HDMI-Eingangsanschlüsse (HDMI1 (ARC)/HDMI2/
HDMI3)
Zum Anschluss an Geräte mit digitaler Videoschnittstelle, die dem
HDMI-Standard entsprechen. Der Anschluss HDMI1 unterstützt
außerdem ARC (Audio Return Channel) für die Audioausgabe.
Schließen Sie ein HDMI-Kabel, das ARC unterstützt, an diesen
Anschluss an.
Schließen Sie Audiogeräte, die ARC unterstützen, an den
Anschluss HDMI1 (ARC) an.
Mit ARC wird die Tonausgabe des Monitors an
HINWEIS:
die Audiogeräte von dem HDMI1-ARC-Anschluss
übertragen.
Verwenden Sie das beigelegte HDMI-Kabel mit
ARC-Unterstützung. Die Audiogeräte, die ARC
unterstützen, wie z. B. der AV-Verstärker, geben das
Audio des Monitors aus. Die Lautstärke und andere
Funktionen des Audiogeräts lassen sich mit der
beigelegten Fernbedienung steuern.
8
VGA-Eingangsanschluss
Zum Anschluss an den Videoausgang (analog) eines Computers.
Wenn Sie den Monitor an den Video-Ausgangsanschluss
(Component) eines Videoplayers oder eines anderen Geräts
anschließen, gehen Sie zu [Setup (Einrichtung)] im OSD-Menü ->
[VGA Options (VGA-Optionen)] -> [VGA Mode (VGA-Modus)] und
wählen Sie [YPbPr (YPbPr)].
9
Audio-Eingangsanschluss (Stereo-Minibuchse)
Zum Anschluss an den Audioausgang eines Computers oder eines
anderen Geräts.
10
9
8
7
