Montagehalterung TVD-BB3
Abgewinkelte Montagehalterung TVD-BB3A

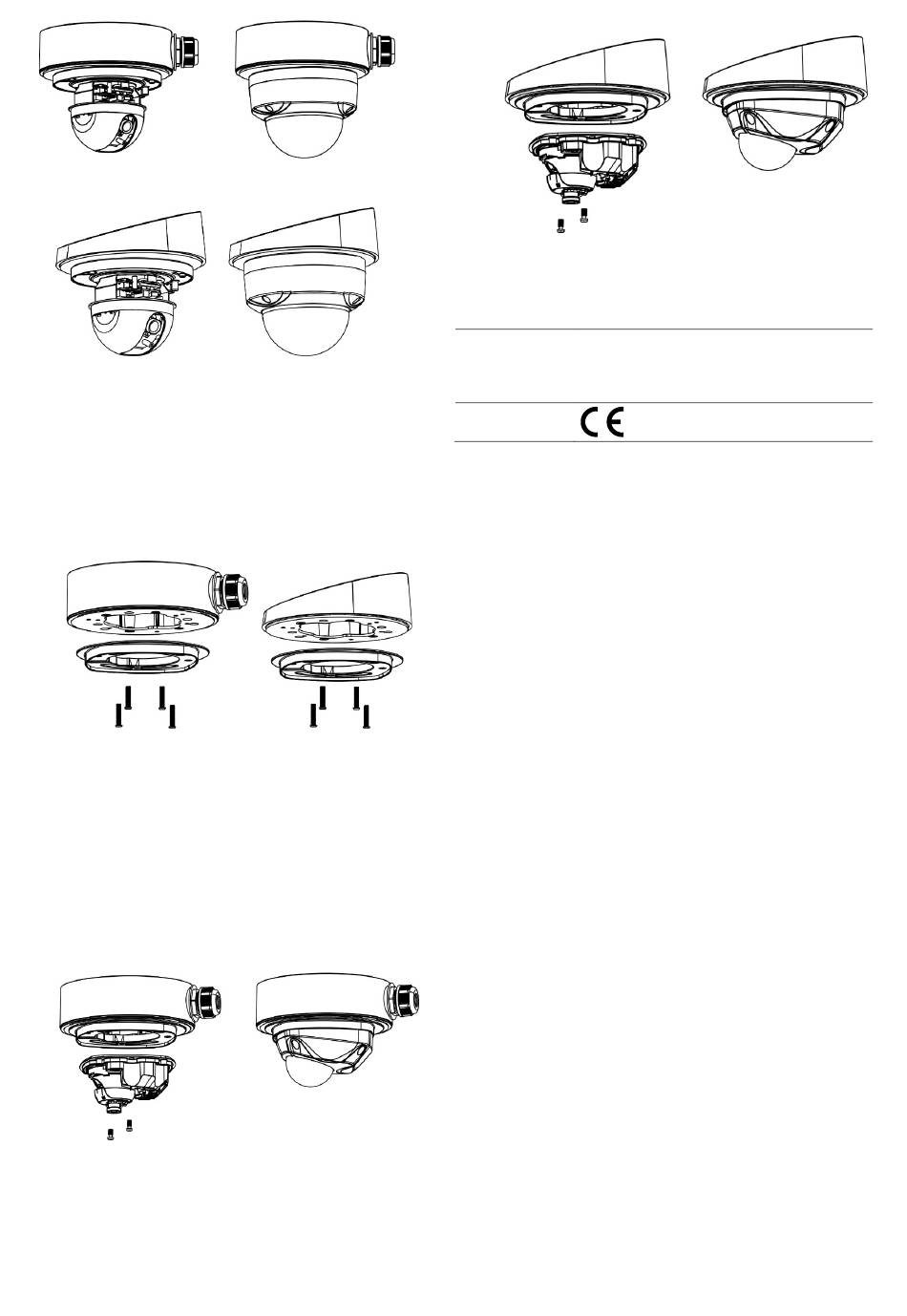

So montieren Sie eine Keilform-Kamera an einer
Adapterplatte DR-RWM-AD:
1.
Montieren Sie den (im Lieferumfang der Keilform-Kamera
enthaltenen) Keilform-Adapter an der Adapterplatte DR-
RWM-AD, indem Sie vier Schrauben B durch die
Bohrungen 1 drehen (die Position der Bohrungen
entnehmen Sie der Abbildung „Abmessungen").
Montagehalterung TVD-
BB3
2.
Entfernen Sie die Kuppelabdeckung, stellen Sie die
richtigen Anschlüsse zum Kamera-Kabelbaum her und
verstauen Sie die Kabel. Montieren Sie die Keilform-
Kamera an der Adapterplatte, indem Sie die mit der
Keilform-Kamera gelieferten 2 Schrauben verwenden.
2.
Stellen Sie das Objektiv auf den korrekten
Überwachungswinkel ein. Befestigen Sie die
Kuppelabdeckung wieder an der Kamera.
Montagehalterung TVD-BB3
4 / 4
Abgewinkelte
Montagehalterung TVD-
BB3A
Abgewinkelte Montagehalterung TVD-BB3A
Rechtliche Hinweise
Marken und
In diesem Dokument verwendete Handelsnamen
Patente
können Marken oder eingetragene Marken der
Hersteller oder Anbieter der betreffenden
Produkte sein.
Zertifizierung
Kontaktinformationen
Kontaktinformationen finden Sie unter www.interlogix.com oder
www.utcfssecurityproducts.eu.
P/N 107289-DE • REV B • ISS 10FEB17
